本實用新型涉及一種泵站，具體講是一種地埋式預制泵站。

背景技術：

泵站是能提供有一定壓力和流量的液壓動力和氣壓動力的裝置。隨著工業的發展，工業污水越來越多，因為出現了各種各樣的污水處理設備，泵站就是其中之一。現有技術的泵站在出水時往往會出現壓力過大和水回流的情況，而隨著人們對泵站的要求越來越高，普通的泵站已經無法滿足人們的使用需求，有待進一步地改善。

技術實現要素：

鑒于上述現有技術的缺陷，本實用新型的目的在于：提供一種地埋式預制泵站，能夠對水壓進行調節且能夠防止水倒流。

本實用新型的技術解決方案是：一種地埋式預制泵站，包括井筒，所述井筒的頂部設有安全格柵和電氣控制柜，所述井筒的頂端設有扶梯，所述井筒的一側設有進水管，所述進水管連接有粉碎格柵，所述粉碎格柵與設置的井筒底端的潛污泵連接，所述潛污泵通過不銹鋼鋼管連接有出水管，所述不銹鋼鋼管的底端設有調壓閥，所述不銹鋼鋼管的頂端設有止回閥和渦輪蝶閥。

進一步地，所述不銹鋼鋼管的底端還設有壓力傳感器，所述電氣控制柜內的控制單元與壓力傳感器電連接，且所述控制單元的輸出端連接有聲光報警器。

應用本實用新型所提供的一種地埋式預制泵站，其有益效果是：潛污泵通過不銹鋼鋼管連接有出水管，不銹鋼鋼管的底端設有調壓閥，不銹鋼鋼管的頂端設有止回閥和渦輪蝶閥，使用時通過調壓閥來調節水壓，再止回閥和渦輪蝶閥來防止水回流。

附圖說明

圖1為本實用新型的整體結構示意圖；

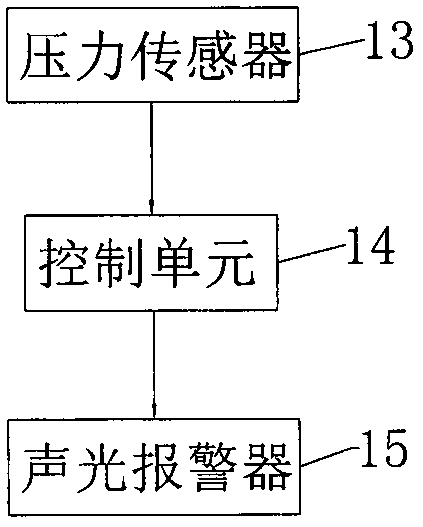

圖2為本實用新型的壓力傳感器的使用原理圖。

圖中所示：1-井筒，2-安全格柵，3-電氣控制柜，4-扶梯，5-進水管，6-粉碎格柵，7-潛污泵，8-不銹鋼鋼管，9-出水管，10-調壓閥，11-止回閥，12-渦輪蝶閥，13-壓力傳感器，14-控制單元，15-聲光報警器。

具體實施方式

為比較直觀、完整地理解本實用新型的技術方案，現就結合本實用新型附圖進行非限制性的特征說明如下：

如圖1和圖2所示，一種地埋式預制泵站，包括井筒1，井筒1的頂部設有安全格柵2和電氣控制柜3，井筒1的頂端設有扶梯4，井筒1的一側設有進水管5，進水管5連接有粉碎格柵6，粉碎格柵6與設置的井筒1底端的潛污泵7連接，潛污泵7通過不銹鋼鋼管8連接有出水管9，不銹鋼鋼管8的底端設有調壓閥10，不銹鋼鋼管8的頂端設有止回閥11和渦輪蝶閥12。

不銹鋼鋼管8的底端還設有壓力傳感器13，電氣控制柜3內的控制單元14與壓力傳感器13電連接，且控制單元14的輸出端連接有聲光報警器15，當壓力過大時能夠通過聲光報警器15來提醒人們。

本實用新型所提供的一種地埋式預制泵站，潛污泵7通過不銹鋼鋼管8連接有出水管9，不銹鋼鋼管8的底端設有調壓閥10，不銹鋼鋼管8的頂端設有止回閥11和渦輪蝶閥12，使用時通過調壓閥10來調節水壓，再止回閥11和渦輪蝶閥12來防止水回流。

當然，以上僅為本實用新型的較佳實施例而已，非因此即局限本實用新型的專利范圍，凡運用本實用新型說明書及圖式內容所為之簡易修飾及等效結構變化，均應同理包含于本實用新型的專利保護范圍之內。
