本實用新型涉及工程機械領域，特別是一種挖掘機挖斗液壓快換連接器。

背景技術：

反鏟液壓挖掘機的挖斗一般通過斗銷直接裝在挖掘機的斗桿上，裝拆斗銷較為麻煩。隨著技術的進步，出現了采用快速連接器來連接，傳統的快速連接器先通過銷軸固定在挖掘機的斗桿上，然后通過液壓缸推動快速連接器上的鎖勾扣緊斗銷，這樣就能夠快速裝拆挖斗。但在使用中發現，傳統的快速連接器在液壓缸推動作用時會造成鎖勾扣緊失效、挖斗脫落的安全事故。同時，一般人員不能快速連接器，需要到專業的挖掘機修理廠，或者直接將快速連接器直接焊死在挖掘機上。

也有如中國實用新型專利CN2885939Y公開的反鏟液壓挖掘機的挖掘斗快速連接器，“通過在主體上增加一個棘爪機構與液壓缸配合，可以實現挖掘斗的全自動裝拆”，所述的“棘爪機構”實際上是“棘爪油壓缸”。但是棘爪油壓缸與推動鎖鉤的液壓缸同樣屬于復雜的機械裝置，安裝困難，同樣有出現故障的機率，不能從根本上解決問題。

技術實現要素：

本實用新型的目的是針對背景技術中存在的缺點和問題加以改進和創新，提供一種結構簡單、拆裝方便，具有多功能的快換連接器。

本實用新型的技術方案是構造一種挖掘機挖斗液壓快換連接器，包括主體、連接主體的耳板和前固定勾，所述主體后部設置后鎖勾，所述前固定勾和后鎖勾的開口方向相反，所述后鎖勾的中部通過轉軸設置在主體前部，所述主體上還設置液壓系統，所述液壓系統連接所述后鎖勾的一端，使液壓系統可以帶動后鎖勾沿轉軸轉動，其中：所述的主體上還設置可拆卸的鎖銷，位于所述后鎖勾遠離液壓系統的一端，可以卡住后鎖勾。

在其中一個實施例中，所述的液壓系統包括液壓油箱、油壓缸、手動液壓泵和液壓閥，所述油壓缸和手動液壓泵通過導油管連接，所述液壓閥可以控制導油管內液壓油的流動方向，使油壓缸伸長或縮短。

在其中一個實施例中，所述的主體后端還設置有掛繩槽。

本申請技術方案的優點和有益效果：

采用鎖銷在后鎖鉤到位后將其卡住，機械鎖止，簡單、可靠；采用手動液壓系統，結構簡單；主體前端設置掛繩槽，可以掛上繩索吊起其他重物，實現多用途，特別是在只需簡單起吊的工況下，避免增加其他重型設備，節省成本。

附圖說明

圖1是一個實施例的主視剖面結構示意圖。

圖2是實施例的使用狀況圖。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的首選實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本實用新型的公開內容更加透徹全面。

需要說明的是，當元件被認為是“設置”在另一個元件上，它可以是直接設置或連接在另一個元件上或者可能同時存在居中元件。

除非另有定義，本文中所使用的所有的技術和科學術語與本實用新型的技術領域的技術人員通常理解的含義相同。說明書中所使用的術語只是為了描述具體的實施目的，不是旨在限制本實用新型。

如圖1所示，一種挖掘機挖斗液壓快換連接器，包括主體1、連接主體1的耳板2和前固定勾3，所述主體1后部設置后鎖勾4，所述前固定勾3和后鎖勾4的開口方向相反，所述后鎖勾4的中部通過轉軸5設置在主體1的后部，所述主體1上還設置液壓系統，所述液壓系統連接所述后鎖勾4的一端，使液壓系統可以帶動后鎖勾4沿轉軸5轉動，其中：所述的主體1上還設置可拆卸的鎖銷6，位于所述后鎖勾4遠離液壓系統的一端，可以卡住后鎖勾4。

在本實施例中，所述的液壓系統包括液壓油箱7、油壓缸8、手動液壓泵9和液壓閥10，所述油壓缸8和手動液壓泵9通過導油管連接，所述液壓閥10可以控制導油管內液壓油的流動方向，使油壓缸8伸長或縮短。

更優地，所述的主體1后端還設置有掛繩槽11，可以掛上繩索吊起其他重物，實現多用途。

本實用新型的工作原理是：

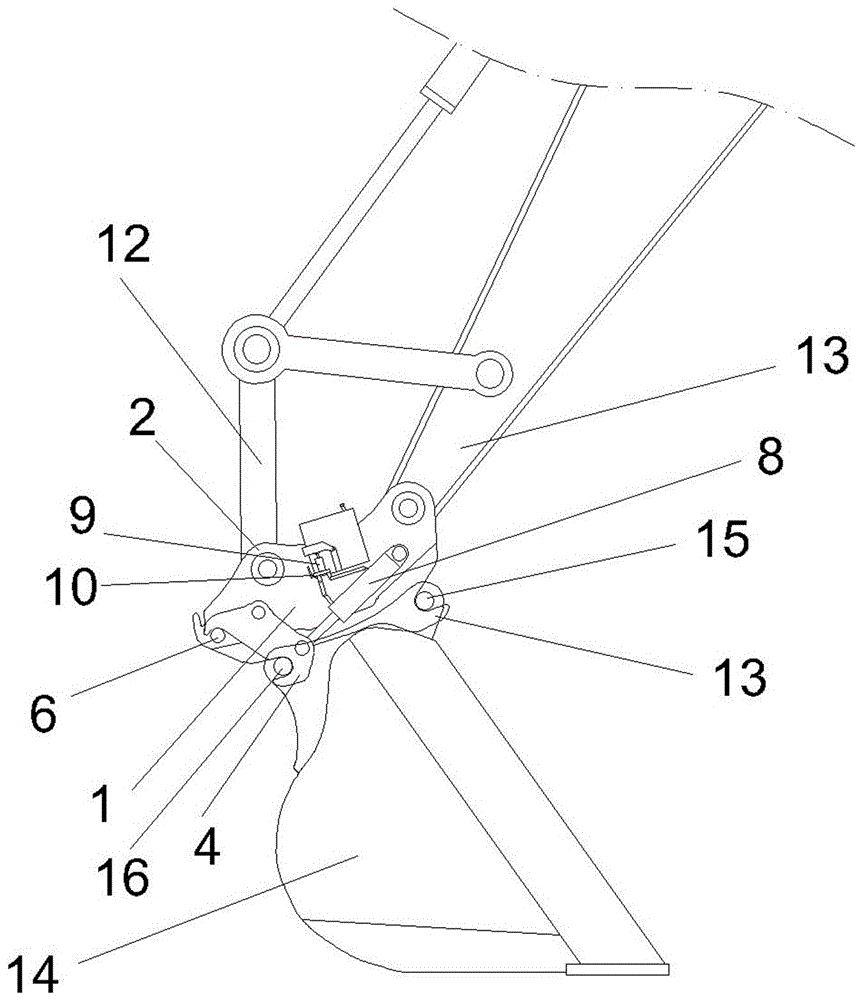

如圖2所示，使用時，將所述耳板1連接到挖掘機的連桿12和小臂13上，把前固定勾5勾在挖斗14的前耳銷15上，再把液壓閥10向鎖住挖斗14的方向打開，用手動液壓泵9的液壓油推動油壓缸8的活塞，使鉸接在主體1后部的后鎖勾4向后運動，鎖住挖斗14上的后耳銷16，最后插入鎖銷6，卡住后鎖勾4，連接完成。

如需卸下挖斗14，首先拔掉鎖銷6，再把液壓閥10向松開挖斗14的方向打開，使油壓缸8的活塞收回，帶動后鎖勾4，將挖斗14松開。

可見，通過采用本申請的技術方案，無需專業的技術手段和工具，安裝人員就可以方便快捷地完成拆裝，自行更換挖斗了。

本實用新型所述的實施例僅僅是對本實用新型的優選實施方式進行的描述，并非對本實用新型構思和范圍進行限定，在不脫離本實用新型設計思想的前提下，本領域中工程技術人員對本實用新型的技術方案做出的各種變型和改進，均應落入本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。
