本實用新型涉及一種超深基坑高低跨外墻盲溝排水結構，屬于建筑施工技術領域。

背景技術：

目前，隨著經濟快速發展，城市化進程不斷加快，使得城市土地資源稀缺，高層、超高層建筑在城市中得到飛速的發展。高層和超高層建筑群對地基基礎要求高，開挖深度大，對于山地環境下的建筑群，地下水位淺，基坑開挖過程中，會形成一層層的高低跨，對于這種高低跨的基礎形式，如何能有效的滿足基坑降排水的要求，是當前我國山地條件下基坑降排水不得不考慮的因素。但傳統的基底排水法并不能保證施工的經濟性和有效的排水效果。因此，急需設計出一種深基坑高低跨外墻盲溝排水措施來滿足地下水位埋深淺，基坑開挖過程中形成高低跨的排水措施，達到經濟有效的排水目的。

技術實現要素：

本實用新型的目的在于，提供一種結構簡單、施工快捷、安全可靠的超深基坑高低跨外墻盲溝排水結構，從而有效的解決山地條件下，地下水位埋深淺，基坑開挖過程中形成高低跨的基礎外排水措施，從而克服了目前對于深基坑高低跨排水施工技術上的不足。

本實用新型的技術方案：一種超深基坑高低跨外墻盲溝排水結構，包括開挖在高地面和低地面之間的深基坑，在深基坑四周修筑有地下室外墻，在地下室外墻內側設置有地下室底板，以低地面為標高并沿地下室外墻的外側四周設置一條排水坡度為2％的盲溝，在盲溝基底標高最低處與市政網管連接。

所述的高地面的標高高于低地面的標高。

所述深基坑內設置有兩層以上并呈臺階形分布的基底。

所述盲溝從上往下依次為中砂反濾層、粗砂反濾層、波紋管、卵石反濾層以及混凝土墊層。

由于采用上述技術方案，本實用新型的優點在于：

1、相對于傳統基坑底部降水方法，本實用新型少去了集水井的修筑過程，降低了成本，并且對于地下水位較淺的地區，這種方法便利而且效果良好。

2、針對深基坑高低跨，地面相對高差大，本實用新型采用深基坑高低跨外墻盲溝排水措施可以有效地將上部水排出，而且上部水直接排到下部市政管網中，便捷而且操作方便。

因此，本實用新型不僅結構簡單、施工快捷、安全可靠，徹底解決了深基坑高低跨排水問題，而且大大節約了施工成本，提高施工效率，避免地下室出現滲水等情況。

附圖說明

圖1是本實用新型的平面示意圖；

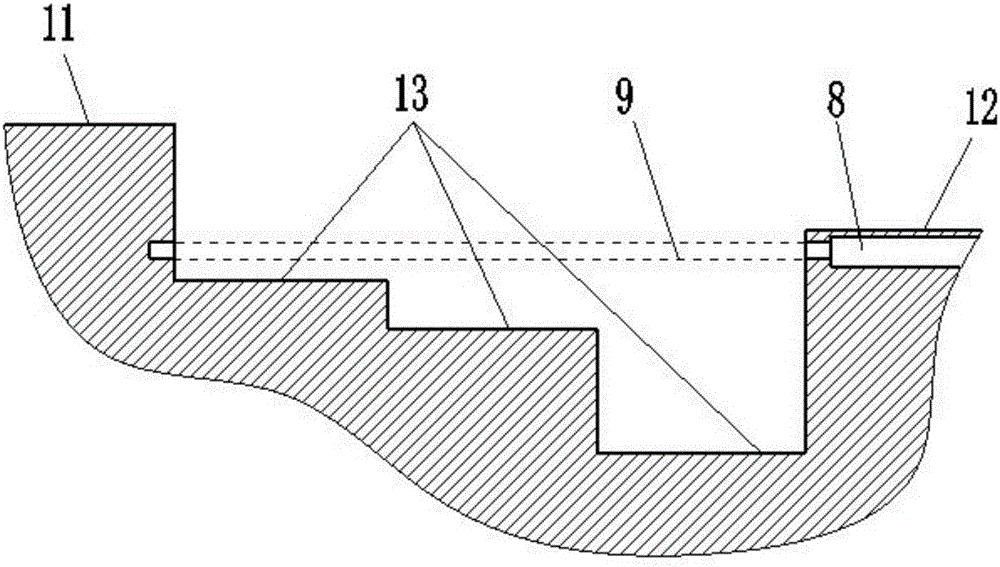

圖2是本實用新型的截面示意圖；

圖3是本實用新型中盲溝的結構示意圖。

附圖標記說明：1-地下室外墻，2-地下室底板，3-混凝土墊層，4-卵石反濾層，5-粗砂反濾層，6-中砂反濾層，7-波紋管，8-市政網管，9-盲溝，10-深基坑，11-高地面，12-低地面，13-基底。

具體實施方式

為了使本實用新型的目的、技術方案和優點更加清楚，下面結合附圖和實施例對本實用新型作進一步的詳細說明。

本實用新型的實施例：超深基坑高低跨外墻盲溝排水結構的結構示意圖如圖1及圖2所示，包括開挖在高地面11和低地面12之間的深基坑10，所述的高地面11的標高高于低地面12的標高，在深基坑10四周修筑有地下室外墻1，在地下室外墻1內側設置有地下室底板2，以低地面12為標高并沿地下室外墻1的外側四周設置一條排水坡度為2％的盲溝9，在盲溝9基底標高最低處與市政網管8連接。同時，在深基坑10內設置有3層基底13，且這3層基底13由高地面11這端向低地面12這端呈臺階形逐漸降低。參見圖3，所述盲溝9從上往下依次為100mm厚的中砂反濾層6、150mm厚都是粗砂反濾層5、直徑為300mm的波紋管7、150mm厚的卵石反濾層4以及100mm厚的混凝土墊層3。
