本發明屬于電力通信技術領域，具體涉及一種組合式電力通信井。

背景技術：

目前，現有的電力通信井通常采用磚砌或混凝土澆筑而成，需要將各種原材料運輸到施工現場，進行現場制作。電力通信井的現場制作需要大量的人工成本，造價高、工作效率低，尤其是在交通不便的地區或在陰雨天氣時，經常會因為原材料供應不足或無法施工而影響工程進度，并且，現有的電力通信井內經常會出現滲水現象，嚴重影響了電力通信井內的設施的使用壽命。

技術實現要素：

本發明的目的在于提供一種組合式電力通信井，其采用組合式結構，具有安裝快捷、便于運輸的特點，能夠在施工現場外制作，能夠降低制造成本，能夠縮短現場施工時間，提供工作效率，能夠有效防水，提高電力通信井內的設施的使用壽命。

為實現上述目的，本發明的技術方案是：一種組合式電力通信井，包括底板，所述底板的頂部設置支撐塊，所述底板的上方設置密封筒體，所述密封筒體包括若干個側板，所述側板的一端設置第一卡塊，另一端設置第一卡槽，相鄰所述側板上的第一卡槽與第一卡塊相適應，相鄰所述側板之間設有第一密封墊，所述密封筒體的底部設置底部框架，所述底部框架的頂部設有與密封筒體相適應的第二卡槽，所述第二卡槽內設置第二密封墊，所述底部框架的內側設置若干個第二卡塊，所述支撐塊的外壁上設有與第二卡塊相適應的第三卡槽，所述底部框架與底板之間設有第三密封墊，所述底部框架的底部設置若干個彈性卡扣，所述底板上設有與彈性卡扣相適應的卡槽，所述密封筒體的內部設有若干個支撐框架，所述側板的內側設有與支撐框架相適應的掛鉤，所述支撐框架與掛鉤可拆卸連接，所述密封筒體的頂部設置頂部框架，所述頂部框架的底部設有與密封筒體相適應的第四卡槽，所述第四卡槽內設有第四密封墊，所述頂部框架上設有密封蓋，所述密封蓋與頂部框架螺紋連接，所述密封蓋上設有凸緣，所述側板包括若干個支撐板、若干個連接螺桿，相鄰所述支撐板之間設有第五密封墊，所述連接螺桿上設置若干個緊固螺母，所述頂部框架、支撐板上均設有與連接螺桿相適應的通孔，所述通孔的兩端均設有與緊固螺母相適應的沉孔，所述連接螺桿的底部設置固定板，所述固定板與連接螺桿固定連接，所述底部框架的底部設有與固定板相適應的固定卡槽，所述第二卡槽的底部設有與連接螺桿相適應的沉頭孔，所述沉頭孔貫穿底部框架，所述密封筒體上設有若干個連接筒，所述連接筒內設置彈性塞，所述彈性塞上設置連通孔。

在本發明一實施例中，所述底板的底部設置若干個錐形凸起。

在本發明一實施例中，所述密封蓋上設置轉動把手；所述支撐板的外壁上設置加強筋。

在本發明一實施例中，所述密封筒體的內壁上設置LED燈；所述密封蓋上設置密封墊圈；所述連通孔內設有防水塞。

在本發明一實施例中，所述底板、支撐塊、底部框架、頂部框架、支撐板的材質均為硬質塑料。

相較于現有技術，本發明具有以下有益效果：

1、本發明采用組合式結構，具有安裝快捷、便于運輸的特點，能夠在施工現場外制作，能夠降低制造成本，能夠縮短現場施工時間，提供工作效率；

2、本發明的連接螺桿和緊固螺母能夠將底部框架、支撐板和頂部框架牢固的連接在一起，第二卡塊插入第三卡槽中，彈性卡扣插入卡槽中，能夠將底部框架牢固的固定在底板上，支撐框架能夠避免外部壓力過大擠傷密封筒體，能夠保證本發明的使用壽命；

3、本發明的第一密封墊能夠保證相鄰側板之間的密封性，第二密封墊能夠保證底部框架與密封筒體之間密封性，第三密封墊能夠保證底部框架與底板之間的密封性，第四密封墊能夠保證頂部框架與密封筒體之間的密封性，第五密封墊能夠保證相鄰支撐板之間的密封性，密封蓋能夠防止頂部滲水，能夠有效防水，提高電力通信井內的設施的使用壽命；

4、本發明的錐形凸起插入土中，能夠提高本發明安裝的穩定性；

5、本發明的轉動把手能夠便于密封蓋的拆裝；

6、本發明的加強筋能夠提高本發明的牢固性；

7、本發明的LED燈能夠為井內維護提供照明，能夠便于井內工作；

8、本發明的密封墊圈能夠提高密封蓋的密封性；

9、本發明的防水塞能夠在連通孔內未穿入電力電纜時封閉連通孔，能夠避免連通孔滲水；

10、本發明的底板、支撐塊、底部框架、頂部框架、支撐板的材質均為硬質塑料，重量輕、耐腐蝕、壽命長，能夠提高本發明的使用壽命。

附圖說明

圖1 是本發明的結構示意圖。

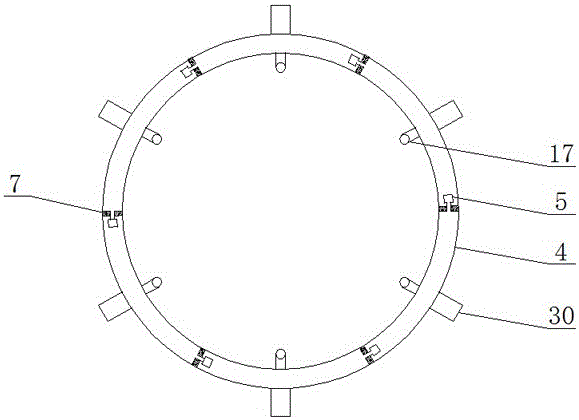

圖2是密封筒體的結構示意圖。

圖3是側板的結構示意圖。

圖4是附圖3的俯視圖。

圖5是連接螺桿的結構示意圖。

圖中：1、底板；2、支撐塊；3、密封筒體；4、側板；5、第一卡塊；6、第一卡槽；7、第一密封墊；8、底部框架；9、錐形凸起；10、第二密封墊；11、第二卡塊；12、第三卡槽；13、第三密封墊；14、彈性卡扣；15、卡槽；16、支撐框架；17、掛鉤；18、頂部框架；19、第四密封墊；20、密封蓋；21、凸緣；22、支撐板；23、連接螺桿；24、緊固螺母；25、固定板；26、連接筒；27、彈性塞；28、連通孔；29、轉動把手；30、加強筋；31、LED燈；32、密封墊圈。

具體實施方式

下面結合附圖，對本發明的技術方案進行具體說明。

本發明的一種組合式電力通信井，包括底板，所述底板的頂部設置支撐塊，所述底板的上方設置密封筒體，所述密封筒體包括若干個側板，所述側板的一端設置第一卡塊，另一端設置第一卡槽，相鄰所述側板上的第一卡槽與第一卡塊相適應，相鄰所述側板之間設有第一密封墊，所述密封筒體的底部設置底部框架，所述底部框架的頂部設有與密封筒體相適應的第二卡槽，所述第二卡槽內設置第二密封墊，所述底部框架的內側設置若干個第二卡塊，所述支撐塊的外壁上設有與第二卡塊相適應的第三卡槽，所述底部框架與底板之間設有第三密封墊，所述底部框架的底部設置若干個彈性卡扣，所述底板上設有與彈性卡扣相適應的卡槽，所述密封筒體的內部設有若干個支撐框架，所述側板的內側設有與支撐框架相適應的掛鉤，所述支撐框架與掛鉤可拆卸連接，所述密封筒體的頂部設置頂部框架，所述頂部框架的底部設有與密封筒體相適應的第四卡槽，所述第四卡槽內設有第四密封墊，所述頂部框架上設有密封蓋，所述密封蓋與頂部框架螺紋連接，所述密封蓋上設有凸緣，所述側板包括若干個支撐板、若干個連接螺桿，相鄰所述支撐板之間設有第五密封墊，所述連接螺桿上設置若干個緊固螺母，所述頂部框架、支撐板上均設有與連接螺桿相適應的通孔，所述通孔的兩端均設有與緊固螺母相適應的沉孔，所述連接螺桿的底部設置固定板，所述固定板與連接螺桿固定連接，所述底部框架的底部設有與固定板相適應的固定卡槽，所述第二卡槽的底部設有與連接螺桿相適應的沉頭孔，所述沉頭孔貫穿底部框架，所述密封筒體上設有若干個連接筒，所述連接筒內設置彈性塞，所述彈性塞上設置連通孔。

為了提高本發明安裝的穩定性，所述底板的底部設置若干個錐形凸起。

為了便于密封蓋的拆裝及提高本發明的牢固性，所述密封蓋上設置轉動把手；所述支撐板的外壁上設置加強筋。

為了便于井內維護工作的進行、提高密封蓋的密封性以及避免連通孔滲水，所述密封筒體的內壁上設置LED燈；所述密封蓋上設置密封墊圈；所述連通孔內設有防水塞。

為了提高本發明的使用壽命，所述底板、支撐塊、底部框架、頂部框架、支撐板的材質均為硬質塑料。

實施例：

如圖1-5所示，本發明所述是一種組合式電力通信井，包括底板1，所述底板1的底部設置若干個錐形凸起9，錐形凸起9插入土中，能夠提高本發明安裝的穩定性。所述底板1的頂部設置支撐塊2，所述支撐塊2與底板1之間通過螺栓連接。所述底板1的上方設置密封筒體3，所述密封筒體3的內安裝LED燈31，能夠為井內維護提供照明，能夠便于井內維護工作的進行。所述密封筒體3包括六個側板4，所述側板4的一端設置第一卡塊5，所述第一卡塊5為T型塊，另一端設置第一卡槽6，所述第一卡槽6為T型槽，相鄰所述側板4上的第一卡槽6與第一卡塊5相適應，第一卡塊5插入第一卡槽6中，能夠保證相鄰所述側板4連接的牢固性。相鄰所述側板4之間設有第一密封墊7，第一密封墊7能夠保證相鄰側板4之間的密封性。所述密封筒體3的底部設置底部框架8，所述底部框架8的頂部設有與密封筒體3相適應的第二卡槽，第二卡槽能夠避免密封筒體3傾斜，所述第二卡槽內設置第二密封墊10，第二密封墊10能夠保證底部框架8與密封筒體3之間密封性。所述底部框架8的內側均勻設置八個第二卡塊11，所述支撐塊2的外壁上設有與第二卡塊11相適應的第三卡槽12，第二卡塊11插入第三卡槽12內，能夠保證底部框架8與支撐塊2連接的牢固性，所述底部框架8與底板1之間設有第三密封墊13，第三密封墊13能夠保證底部框架8與底板1之間的密封性。所述底部框架8的底部設置八個彈性卡扣14，所述底板1上設有與彈性卡扣14相適應的卡槽15，彈性卡扣14插入卡槽15內，能夠將底部框架8牢固的固定在底板1上。所述密封筒體3的內部設有若干個支撐框架16，支撐框架16能夠避免外部壓力過大擠傷密封筒體3，能夠保證本發明的使用壽命。所述側板4的內側設有與支撐框架16相適應的掛鉤17，所述支撐框架16與掛鉤17可拆卸連接，能夠便于支撐框架16的安裝。所述密封筒體3的頂部設置頂部框架18，所述頂部框架18的底部設有與密封筒體3相適應的第四卡槽，第四卡槽能夠避免密封筒體3傾斜。所述第四卡槽內設有第四密封墊19，第四密封墊19能夠保證頂部框架18與密封筒體3之間的密封性。所述頂部框架18上設有密封蓋20，所述頂部框架18上設有內螺紋，密封蓋20上設有相應的外螺紋，所述密封蓋20與頂部框架18螺紋連接，所述密封蓋20上設有凸緣21，密封蓋20能夠防止頂部滲水。所述密封蓋20的底部套設密封墊圈32，能夠提高密封蓋的密封性。所述密封蓋20的頂部設置轉動把手29，能夠便于密封蓋的拆裝。所述側板4包括若干個支撐板22、兩個連接螺桿23，相鄰所述支撐板22之間設有第五密封墊，第五密封墊能夠保證相鄰支撐板22之間的密封性。所述支撐板22的外壁上設置加強筋30，能夠提高本發明的牢固性。所述連接螺桿23上設置若干個緊固螺母24，所述頂部框架18、支撐板22上均設有與連接螺桿23相適應的通孔，所述通孔的兩端均設有與緊固螺母24相適應的沉孔，所述連接螺桿23的底部設置固定板25，所述固定板25與連接螺桿23固定連接，所述底部框架8的底部設有與固定板25相適應的固定卡槽，固定板25與固定卡槽相配合能夠避免連接螺桿23轉動，能夠便于緊固螺母24的旋緊。所述第二卡槽的底部設有與連接螺桿23相適應的沉頭孔，所述沉頭孔貫穿底部框架8，連接螺桿和緊固螺母能夠將底部框架、支撐板和頂部框架牢固的連接在一起。所述密封筒體3上設有若干個連接筒26，所述連接筒26內設置彈性塞27，所述彈性塞27上設置連通孔28，電力電纜通過連通孔28進入本發明內部，彈性塞27擠壓電力電纜，能夠避免滲水。所述連通孔28內設有防水塞，防水塞能夠在連通孔28內未穿入電力電纜時封閉連通孔，能夠避免連通孔滲水。本發明采用組合式結構，具有安裝快捷、便于運輸的特點，能夠在施工現場外制作，能夠降低制造成本，縮短現場施工時間，提供工作效率，能夠有效防水，提高電力通信井內的設施的使用壽命。所述底板1、支撐塊2、底部框架8、頂部框架18、支撐板22的材質均為硬質塑料，重量輕、耐腐蝕、壽命長，能夠提高本發明的使用壽命。

以上是本發明的較佳實施例，凡依本發明技術方案所作的改變，所產生的功能作用未超出本發明技術方案的范圍時，均屬于本發明的保護范圍。
