本發明涉及到一種節水裝置。

背景技術：

現有的節水裝置，通常包括節水片，節水片的中部設有凸柱，節水片上在凸柱的外周設有過水孔，密封圈套設在凸柱上并位于過水孔的上方。當有水壓波動時，通過水流擠壓密封圈的程度來恒定水流量，同時起到增壓、節水的作用。

但是現有的節水器，由于密封圈直接遮擋在過水孔上，對小壓力下的水流沒有調節作用，只有在較高水壓和較大流量下才具有調節，適配水流壓力范圍窄。

技術實現要素：

本發明所要解決的技術問題是針對現有技術的現狀提供一種適配水壓范圍廣、感壓靈敏、穩流效果好的節水裝置。

本發明解決上述技術問題所采用的技術方案為：該節水裝置，包括節水片，所述節水片的迎水面上設有環狀凹槽，所述環狀凹槽的中部形成凸柱，密封圈容置在所述凹槽內并套設在所述凸柱上；

其特征在于：

所述節水片上間隔設有多個貫通所述節水片的厚度方向的第一過水孔；

對應于所述凹槽的外邊側壁在所述節水片的背水面上間隔設有多個第一過水槽，所述第一過水槽連通所述凹槽的內腔；

所述密封圈的底面上具有外凸的凸緣，所述密封圈通過所述凸緣限位在所述凹槽內；

在不工作狀態下所述密封圈的側壁與所述凹槽的外邊側壁之間具有間隙；并且所述密封圈的厚度大于所述第二過水槽外露于所述凹槽的內腔內的深度。

較好的，可以將所述第一過水孔設置在所述凹槽的外邊側壁上，并連通所述凹槽的內腔。

更好地，所述第一過水孔與所述第一過水槽沿所述凹槽的外邊側壁周緣均勻布置，并且所述第一過水孔與所述第一過水槽依次交替布置。該方案對水流切割均勻，泡沫豐富，出水效果更好。

為進一步提高調節效果、保證小流量和低水壓下的恒定出水，可以在所述凸柱的側壁上設有貫通所述節水片的厚度方向的第二過水孔；對應于所述凸柱的側壁在所述節水片的背水面上間隔設有多個第二過水槽，所述第二過水槽連通所述凹槽的內腔；

在不工作狀態下所述密封圈的側壁與所述凸柱的側壁之間具有間隙；并且所述密封圈的厚度大于所述第二過水槽外露于所述凹槽的內腔內的深度。

優選所述第二過水孔與所述第二過水槽沿所述凸柱的側壁周緣均勻布置，并且所述第二過水孔與所述第二過水槽依次交替布置。

更好地，所述密封圈的高度可以大于所述凹槽的深度。該結構能夠在更大壓力時，密封圈受擠壓，堵塞住部分過水孔，進一步增加大壓力波動情況下的穩流出水效果

為保證節水片的強度，所述節水片的背水面上間隔設有多條加強筋，各加強筋分別對應于各所述第一過水孔布置。該結構承壓性能更好。

與現有技術相比，本發明所提供的節水裝置，在節水片上設置了過水孔作為穩流孔，能夠在小水壓和小流量的情況下保證穩流效果，而過水槽的設計則保證了大壓力波動情況下的穩流效果，適配水壓波動范圍大，感壓靈敏，可配套用于各種水流管道內。

附圖說明

圖1為本發明實施例裝配結構示意圖；

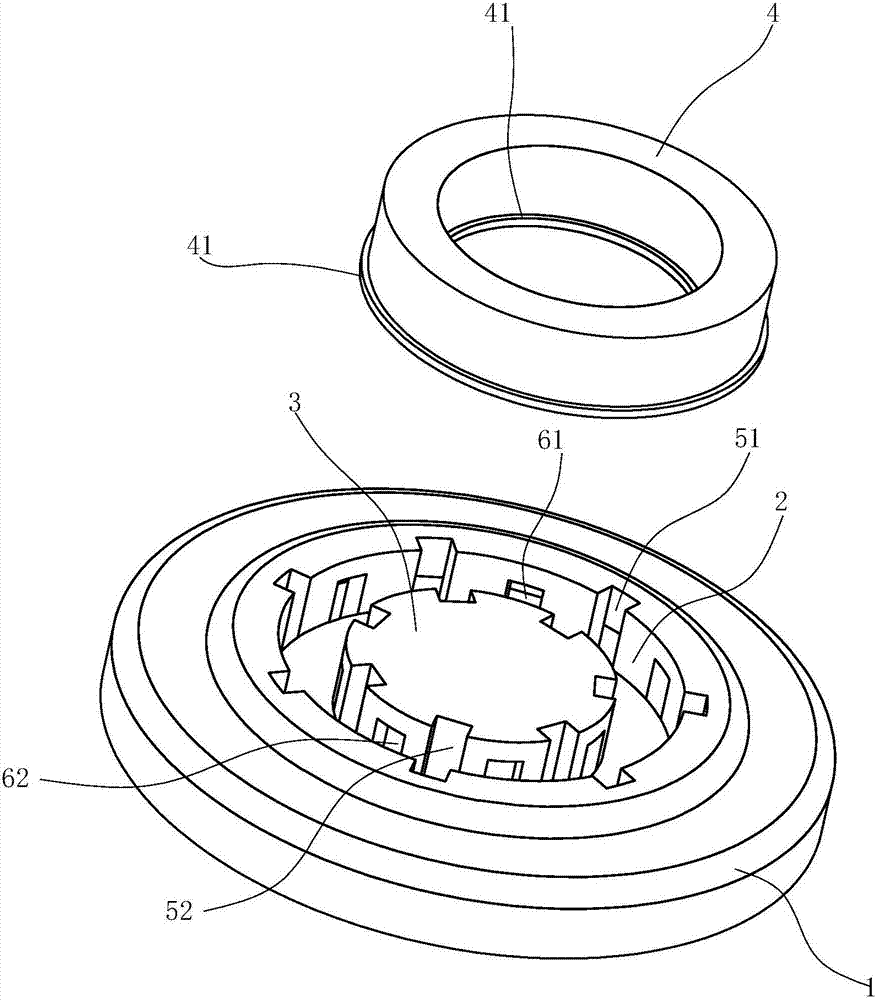

圖2為本發明實施例分解結構示意圖；

圖3為圖1的縱向剖視圖；

圖4為本發明實施例中節水片1的立體示意圖。

具體實施方式

以下結合附圖實施例對本發明作進一步詳細描述。

如圖1至圖4所示，該節水裝置包括：

節水片1，為節水裝置的基座，其迎水面上設有環狀凹槽2，環狀凹槽2將節水片分隔為外部和中部凸柱3。

凹槽2的外邊側壁上間隔設有貫通節水片1的厚度方向的第一過水孔51；各第一過水孔均連通凹槽2的內腔；對應于凹槽2的外邊側壁在所述節水片1的背水面上間隔設有多個第一過水槽61，所述第一過水槽61連通所述凹槽2的內腔21。

本實施例中，第一過水孔51與第一過水槽61沿凹槽2的外邊側壁周緣均勻布置，并且第一過水孔51與第一過水槽61依次交替布置。

凸柱3的側壁上間隔設有多個貫通節水片1厚度方向的第二過水孔52；對應于凸柱3的側壁在節水片1的背水面上間隔設有多個第二過水槽62，各第二過水槽62連通凹槽2的內腔21；第二過水孔52與第二過水槽62沿凸柱3的側壁周緣均勻布置，并且第二過水孔52與第二過水槽62依次交替布置。

密封圈4，其下部具有外凸的凸緣41，形成橫截面為“凸”字形的密封圈；并且凸緣的厚度小于第一過水槽61和第二過水槽62外露于凹槽2的內腔內的深度。

密封圈4容置在凹槽2內；其下部凸緣與凹槽的側壁之間為緊配合，從而將密封圈限位在凹槽2內；在不工作狀態下，密封圈其余部分的側壁與凹槽2的外邊側壁以及凸柱3的側壁之間均具有間隙，以便于水流從間隙進入第一、第二過水槽。

本實施例中，密封圈4的高度大于凹槽2的深度，即密封圈4外露于凹槽2。

節水片1的背水面上還間隔設有多條加強筋11，各加強筋分別對應于各第一過水孔51和第二過水孔52布置，第一過水孔51和第二過水孔52一一對應。

該節水裝置可以安裝在各種水流管道和花灑內使用。

工作時，當管道內水壓波動小時，密封圈基本不變形水流從第一、第二過水孔通過，同時經由密封圈與凸柱側壁和凹槽側壁之間的間隙進入第一、第二過水槽內，經由過水槽流出；當管道內水壓增大時，水壓擠壓密封圈變形，密封圈與凸柱側壁和凹槽外邊側壁之間的間隙變小，經由密封圈兩側間隙進入第一、第二過水槽內的水流變小，從而調節經由節水器的總過水量；并且密封圈的形變量隨水壓而變化，水壓大，密封圈形變量大，水壓變化小，密封圈形變量小，從而恒定該節水裝置的過水量。
