本發明屬于盥洗輔助設備技術領域，更具體地涉及一種一體雙路調節淋浴裝置。

背景技術：

現有技術中，淋浴系統一般有花灑出水口及冷熱水龍頭出水口同時供使用者選擇使用，配合淋浴系統的進入花灑出水口需要有一個冷熱水調節的控制水閥，同時通過兩個角閥從冷熱水管分流到冷熱水龍頭，冷熱水龍頭本身也需要配備一個冷熱水調節的控制水閥，控制的零部件繁復零散，即提高了成本也不利于裝修的管路布置。

專利號為201510561192.8的國家發明專利公開了一種兩進兩出控制水閥及淋浴系統，利用了兩進兩出控制水閥可分別對第一出水口及第二出水口的出水冷熱程度進行調節，從而達到了只用一個控制閥即可對花灑、水龍頭分別調節開關閉合及水溫的目的，簡化了排管及控制的零部件的數量，使淋浴系統更簡便好用。

但是該裝置混水閥將冷水和熱水混合成溫水，然后通過管道將溫水引流至手持淋花灑或固定式頭頂花灑或浴缸，使用時如果水溫過涼或過熱，在調節水溫時需等到混水閥到花灑噴頭或浴缸水龍頭之間的水全部流出后才能感知調節后水的溫度，有時還需要反復調節多次，每調節一次都需要等待一段時間，給人的感覺是調節較緩慢，不靈敏，并且還浪費了大量的淡水資源。

技術實現要素：

為解決上述問題，克服現有技術的不足，本發明提供了一種調節靈敏、節能省水的一體雙路調節淋浴裝置，能夠有效地解決調節較緩慢，不靈敏，浪費大量的淡水資源的問題。

本發明解決上述技術問題的具體技術方案為：一體雙路調節淋浴裝置，包括混水器、調節水閥和管道，其特征在于所述調節水閥設置成雙路流量調節開關，所述雙路流量調節開關包括閥芯、閥桿和閥座，所述閥芯沿軸線順次疊置轉盤、撥盤、上瓷片及下瓷片，所述下瓷片的一側設置有平行于軸線的第一進水口、第一出水口、第二進水口和第二出水口，所述下瓷片上設置有與所述第一進水口、第一出水口、第二進水口和第二出水口相對應的下瓷片通孔，所述上瓷片設置有與所述第一進水口和第一出水口相對應的第一調節凹槽以及與第二進水口和第二出水口相對應的第二調節凹槽，所述管道包括熱水進水管道、冷水進水管道、熱水出水管道和冷水出水管道，熱水進水管道、冷水進水管道、熱水出水管道和冷水出水管道分別與第一進水口、第二進水口、第一出水口和第二出水口相連，所述熱水出水管道和冷水出水管道與混水器相連，所述混水器至少設置一個，混水器內設置有混水槽。

進一步地，所述的混水器設置成花灑或手持淋浴頭或浴缸水龍頭中的至少一種。

進一步地，所述的第一進水口、第一出水口、第二進水口和第二出水口處均設置有橡膠墊圈。

進一步地，所述混水器之間設置有雙路多通道切換開關。

進一步地，所述雙路多通道切換開關包括雙路兩通道切換開關和雙路三通道切換開關。

進一步地，所述雙路多通道切換開關包括管路連接瓷片和旋轉瓷片，管路連接瓷片和旋轉瓷片相互疊置連接，所述管路連接瓷片上對稱設置切換開關冷水進口和切換開關熱水進口，切換開關冷水進口和切換開關熱水進口的外側至少對稱設置兩個切換開關冷水出口和兩個切換開關熱水出口，所述旋轉瓷片上對稱設置有兩個三角形凹槽，所述三角形凹槽橫截面形狀為平滑曲線連接的圓弧三角形，圓弧三角形的三個角為圓弧，圓弧直徑與切換開關冷水進口和切換開關熱水進口直徑大小對應相等，相鄰圓弧之間通過平滑曲線連接，一側的三角形凹槽與切換開關冷水進口和切換開關冷水出口相配合，另一側的三角形凹槽與切換開關熱水進口和切換開關熱水出口相配合。

本發明的有益效果是：將混水槽設置在出水口處，通過調節“雙路流量調節開關”調節冷水和熱水的出水比例，則冷水出水口和熱水出水口流出的冷水和熱水的量就立即發生變化，噴出的水的溫度也立即發生變化，水溫不合適再調也立即能感到水溫變化，實現了無需等待，瞬間調好，增加了裝置的靈敏度、同時也節省了因多次長時間調節溫度而導致的水資源的浪費；所述的雙路多通道切換開關實現了雙管道進入，多管道分流輸出的目的，保證了裝置的靈敏度的同時，滿足了多處供水的需求。

附圖說明：

圖1是本發明整體結構示意圖；

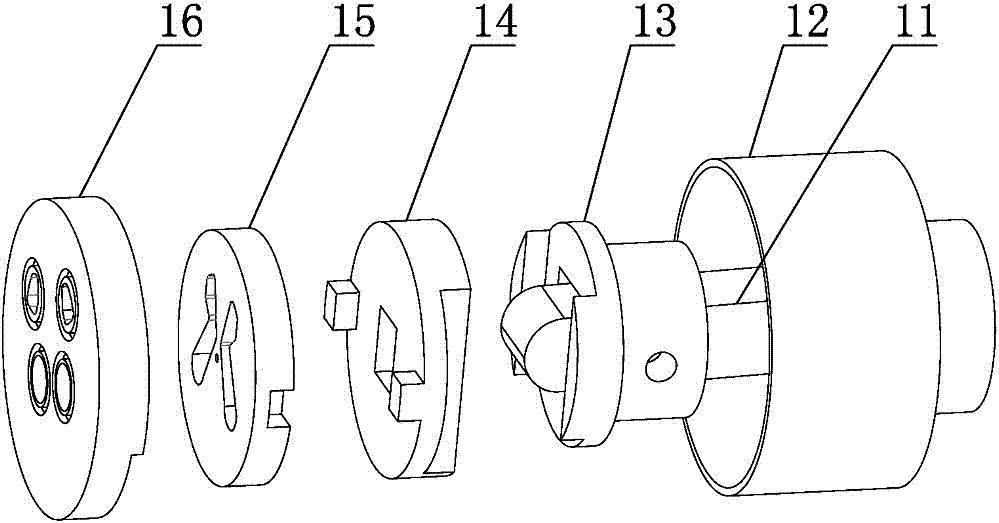

圖2是本發明雙路流量調節開關結構示意圖；

圖3是本發明下瓷片主視結構示意圖；

圖4是本發明下瓷片后視結構示意圖；

圖5是本發明上瓷片結構示意圖；

圖6是本發明雙路三通道切換開關結構示意圖；

圖7是本發明雙路兩通道切換開關結構示意圖；附圖中：

1.冷水進水管道、2.熱水進水管道、3.雙路流量調節開關、4.雙路多通道切換開關、5.熱水出水管道、6.冷水出水管道、7.混水槽、8.混水器、11.閥桿、12.閥座、13.轉盤、14.撥盤、15.上瓷片、16.下瓷片、21.第一進水口、22.第一出水口、23.第二進水口、24.第二出水口、25.橡膠墊圈、26.第一調節凹槽、27.第二調節凹槽、28.下瓷片通孔、31.旋轉瓷片、32.管路連接瓷片、33.切換開關冷水進口、34.三角形凹槽、35.切換開關冷水出口、36.切換開關熱水進口、37.切換開關熱水出口。

具體實施方式：

為使本發明實施的目的、技術方案和優點更加清楚，現在將參考附圖1-7更全面地描述。在本發明的描述中具體細節僅僅是為了能夠充分理解本發明的實施例，但是作為本領域的技術人員應該知道本發明的實施并不限于這些細節。另外，公知的結構和功能沒有被詳細的描述或者展示，以避免模糊了本發明實施例的要點。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

本發明的具體實施方式：所述一體雙路調節淋浴裝置，包括混水器8、調節水閥和管道，其特征在于所述調節水閥設置成雙路流量調節開關3，所述雙路流量調節開關3包括閥芯、閥桿11和閥座12，所述閥芯沿軸線順次疊置轉盤13、撥盤14、上瓷片15及下瓷片16，所述下瓷片16的一側設置有平行于軸線的第一進水口21、第一出水口22、第二進水口23和第二出水口24，所述下瓷片16上設置有與所述第一進水口21、第一出水口22、第二進水口23和第二出水口24相對應的下瓷片通孔28，所述上瓷片15設置有與所述第一進水口21和第一出水口22相對應的第一調節凹槽26以及與第二進水口23和第二出水口24相對應的第二調節凹槽27，所述管道包括熱水進水管道2、冷水進水管道1、熱水出水管道5和冷水出水管道6，熱水進水管道2、冷水進水管道1、熱水出水管道5和冷水出水管道6分別與第一進水口21、第二進水口23、第一出水口22和第二出水口24相連，所述熱水出水管道5和冷水出水管道6與混水器8相連，所述混水器8至少設置一個，混水器8內設置有混水槽7。

進一步地，所述的混水器8設置成花灑或手持淋浴頭或浴缸水龍頭中的至少一種。

進一步地，所述的第一進水口21、第一出水口22、第二進水口23和第二出水口24處均設置有橡膠墊圈25。

進一步地，所述混水器8之間設置有雙路多通道切換開關4。

進一步地，所述雙路多通道切換開關4包括雙路兩通道切換開關和雙路三通道切換開關。

進一步地，所述雙路多通道切換開關4包括管路連接瓷片32和旋轉瓷片31，管路連接瓷片32和旋轉瓷片31相互疊置連接，所述管路連接瓷片32上對稱設置切換開關冷水進口33和切換開關熱水進口36，切換開關冷水進口33和切換開關熱水進口36的外側至少對稱設置兩個切換開關冷水出口35和兩個切換開關熱水出口37，所述旋轉瓷片31上對稱設置有兩個三角形凹槽34，所述三角形凹槽34橫截面形狀為平滑曲線連接的圓弧三角形，圓弧三角形的三個角為圓弧，圓弧直徑與切換開關冷水進口33和切換開關熱水進口36直徑大小對應相等，相鄰圓弧之間通過平滑曲線連接，一側的三角形凹槽34與切換開關冷水進口33和切換開關冷水出口35相配合，另一側的三角形凹槽34與切換開關熱水進口36和切換開關熱水出口37相配合。

為了更加直觀的展現本發明的產品優勢，將本裝置使用具體操作介紹如下：

實施實例一：

1.冷水和熱水在“雙路流量調節開關”內不混合，向上抬起雙路流量調節開關的把手，把手與閥桿11相連，此時冷水和熱水管同時開啟直至開至最大；左右旋轉把手，調節下瓷片通孔28與第一調節凹槽26和第二調節凹槽27的相對位移，從而調節冷水和熱水出水比例，直至冷水最大熱水關閉或冷水關閉熱水最大；向下壓把手，冷水和熱水出水量同時變小直至關閉；

2.混水器8設置成花灑，混水器8內設置有混水槽7，混水槽7一端設置有冷水進口和熱水進口，冷水進口和熱水進口與熱水出水管道5和冷水出水管道6相連，混水槽7的外側設置有混合水出水口；

3.此時轉動“雙路流量調節開關”的把手調節冷水和熱水的出水比例，混水槽7內的溫水溫度就會立即發生變化，噴頭噴出的水的溫度也就立即發生變化，實現了裝置的“高度敏感調節”。

實施實例二：

1.冷水和熱水在“雙路流量調節開關”內不混合，向上抬起雙路流量調節開關的把手，把手與閥桿11相連，此時冷水和熱水管同時開啟直至開至最大；左右旋轉把手，調節下瓷片通孔28與第一調節凹槽26和第二調節凹槽27的相對位移，從而調節冷水和熱水出水比例，直至冷水最大熱水關閉或冷水關閉熱水最大；向下壓把手，冷水和熱水出水量同時變小直至關閉；

2.混水器8設置成花灑和手持淋浴頭，兩個混水器8內均設置有混水槽7，混水槽7一端設置有冷水進口和熱水進口，冷水進口和熱水進口與熱水出水管道5和冷水出水管道6相連，混水槽7的外側設置有混合水出水口；

3.花灑和手持淋浴頭之間設置有雙路多通道切換開關4，所述雙路多通道切換開關4包括管路連接瓷片32和旋轉瓷片31，管路連接瓷片32和旋轉瓷片31相互疊置連接，所述管路連接瓷片32上對稱設置切換開關冷水進口33和切換開關熱水進口36，切換開關冷水進口33和切換開關熱水進口36的外側對稱設置兩個切換開關冷水出口35和兩個切換開關熱水出口37，所述旋轉瓷片31上對稱設置兩個三角形凹槽34，所述三角形凹槽34橫截面形狀為平滑曲線連接的圓弧三角形，圓弧三角形的三個角為圓弧，圓弧直徑與切換開關冷水進口33和切換開關熱水進口36直徑大小對應相等，一側的三角形凹槽34與切換開關冷水進口33和切換開關冷水出口35相配合，另一側的三角形凹槽34與切換開關熱水進口36和切換開關熱水出口37相配合，當切換雙路多通道切換開關4，熱水出水管道5和冷水出水管道6的水切換至花灑或手持淋浴頭；

4.此時轉動“雙路流量調節開關”的把手調節冷水和熱水的出水比例，混水槽7內的溫水溫度就會立即發生變化，花灑或手持淋浴頭噴出的水的溫度也就立即發生變化，實現了裝置的“高度敏感調節”。

實施實例三：

1.冷水和熱水在“雙路流量調節開關”內不混合，向上抬起雙路流量調節開關的把手，把手與閥桿11相連，此時冷水和熱水管同時開啟直至開至最大；左右旋轉把手，調節下瓷片通孔28與第一調節凹槽26和第二調節凹槽27的相對位移，從而調節冷水和熱水出水比例，直至冷水最大熱水關閉或冷水關閉熱水最大；向下壓把手，冷水和熱水出水量同時變小直至關閉；

2.混水器8設置成花灑、手持淋浴頭和浴缸水龍頭，三個混水器8內均設置有混水槽7，混水槽7一端設置有冷水進口和熱水進口，冷水進口和熱水進口與熱水出水管道5和冷水出水管道6相連，混水槽7的外側設置有混合水出水口；

3.花灑、手持淋浴頭和浴缸水龍頭之間設置有雙路多通道切換開關4，所述雙路多通道切換開關4包括管路連接瓷片32和旋轉瓷片31，管路連接瓷片32和旋轉瓷片31相互疊置連接，所述管路連接瓷片32上對稱設置切換開關冷水進口33和切換開關熱水進口36，切換開關冷水進口33和切換開關熱水進口36的外側對稱設置三個切換開關冷水出口35和三個切換開關熱水出口37，所述旋轉瓷片31上對稱設置兩個三角形凹槽34，所述三角形凹槽34橫截面形狀為平滑曲線連接的圓弧三角形，圓弧三角形的三個角為圓弧，圓弧直徑與切換開關冷水進口33和切換開關熱水進口36直徑大小對應相等，一側的三角形凹槽34與切換開關冷水進口33和切換開關冷水出口35相配合，另一側的三角形凹槽34與切換開關熱水進口36和切換開關熱水出口37相配合，當切換雙路多通道切換開關4，熱水出水管道5和冷水出水管道6的水切換至花灑或手持淋浴頭或浴缸水龍頭；

4.此時轉動“雙路流量調節開關”的把手調節冷水和熱水的出水比例，混水槽7內的溫水溫度就會立即發生變化，花灑或手持淋浴頭或浴缸水龍頭噴出的水的溫度也就立即發生變化，實現了裝置的“高度敏感調節”。
