本實用新型涉及一種地下連續墻接縫位置的止水結構。適用于市政、工民建工程。

背景技術：

在復雜的地質條件下，特別是砂性地層中，連續墻成槽過程中容易出現夾泥現象，最終形成接縫滲水現象。目前國內基坑滲水事故主要發生在連續墻接縫位置，因此保證連續墻接縫位置的止水效果是保障基坑安全的重要環節。

連續墻接縫處常用的止水加強措施為墻后施做旋噴樁止水，但是由于旋噴樁的質量難以保證，且旋噴樁與連續墻之間不能有效搭接，后期基坑開挖過程中連續墻出現一定的變形后，連續墻與旋噴樁之間會相互拉開，從而形成新的滲水通道。

技術實現要素：

本實用新型要解決的技術問題是：提出一種可靠性高、安全經濟的地下連續墻接縫位置的止水結構，用以解決常規連續墻接縫滲漏水處理難、效果不佳的問題，進而保證接縫的止水效果。

本實用新型所采用的技術方案是：地下連續墻接縫位置的止水結構，包括待接縫的先行幅連續墻和后行幅連續墻，先行幅連續墻和后行幅連續墻內扎有鋼筋籠，鋼筋籠包括豎向設置的連續墻主筋和接縫處的封頭筋，其特征在于，在先行幅連續墻封頭筋的頂部內側豎向設置與連續墻主筋等長的注漿鋼管，注漿鋼管管壁上梅花形布置注漿孔。

所述注漿孔為外凸式，孔口面向接縫方向。

所述注漿鋼管與封頭筋焊接。

本實用新型的有益效果是：

1、解決了常規連續墻接縫滲漏水處理難、效果不佳的問題，可有效保證接縫的止水效果。

2、可根據試注漿的壓力及注漿量判斷連續墻接縫的止水效果。

3、工藝簡單、操作方便、安全經濟。

附圖說明

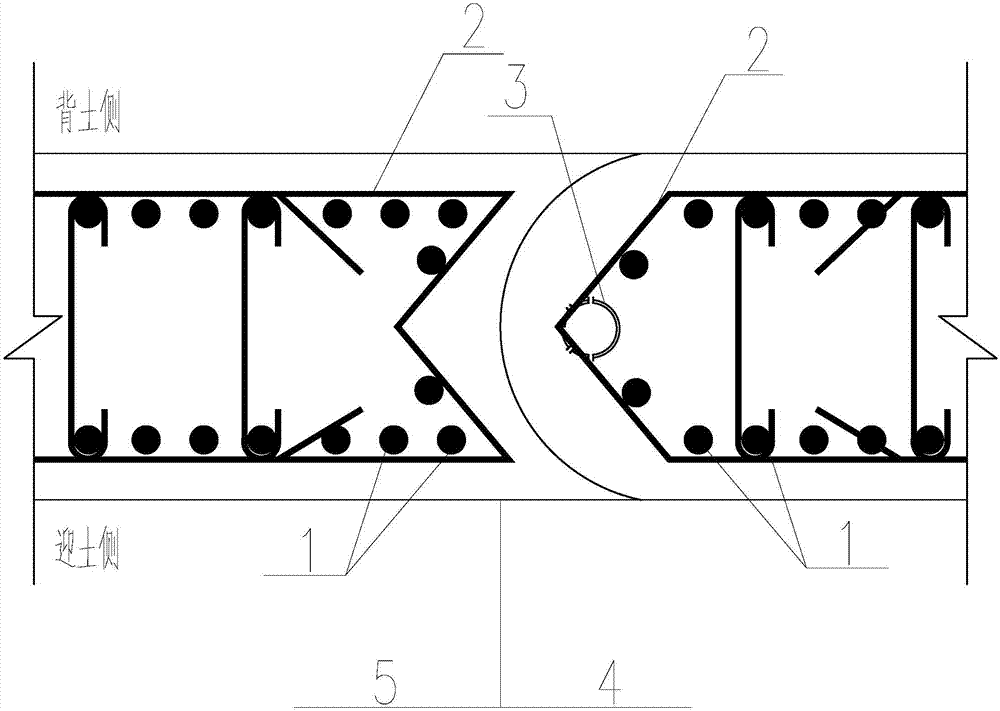

圖1是本實用新型實施例一(鎖口管接頭)的平面圖。

圖2是本實用新型實施例二(工字鋼接頭)的平面圖。

圖3是本實用新型中注漿鋼管的平面圖。

圖4是本實用新型中注漿鋼管的立面圖。

具體實施方式

實施例一、

如圖1所示，本實施例的止水結構適用于地下連續墻接縫處的鋼構件為鎖口管接頭。待接縫的連續墻包括先行幅連續墻4和后行幅連續墻5，先行幅連續墻4和后行幅連接墻5內均綁扎鋼筋籠，鋼筋籠包括豎向設置的連續墻主筋1(長度根據基坑深度等確定)和接縫處的封頭筋2。本例的封頭筋2截面為三角形，先行幅連續墻4的封頭筋2尖角外凸，后行幅連接墻5的封頭筋2尖角內凹，在先行幅連續墻4的封頭筋2內側焊接與連續墻主筋1等長的注漿鋼管3。注漿鋼管3管壁上梅花形布置注漿孔3－1，注漿孔3－1為外凸式，孔口面向接縫方向，如圖3、圖4所示。

實施例二、

如圖2所示，本實施例的基本結構與實施例一相同，不同之處僅在于地下連續墻接縫處的鋼構件為工字鋼接頭。本例先行幅連續墻4的封頭筋2截面呈四邊形，所述注漿鋼管3焊接在封頭筋2的直邊內側，形成與后行幅連續墻5工字鋼封頭筋的腹板對接態勢。注漿孔3－1為外凸式，孔口朝向接縫方向。

本實施例的具體步驟如下：

1、取與連續墻主筋1等長的注漿鋼管3，管壁上梅花形設置注漿孔3－1，注漿孔為外凸式。

2、注漿鋼管3與先行幅連續墻4的封頭筋2焊接，注漿孔3－1面向接縫方向。為防止泥砂堵住注漿孔，可先用泡沫或橡膠蓋封住注漿孔。

3、待連續墻施工完成后，可利用注漿鋼管3進行注漿，且可根據需要進行多次注漿，來保證連續墻接縫處的質量。
