本實用新型涉及巖土工程領域中的基坑圍護工程領域。

背景技術：

鋼管樁連續墻作為全回收的基坑圍護結構實現了各類深度的在軟土或硬土等各類地質條件下的基坑圍護擋土結構的全回收，但現有的結構形式制造較為麻煩，在制造過程變形控制代價較高。

技術實現要素：

本實用新型設計第一個目的是提供第一種裝配式鋼管樁連續墻結構，該第一種裝配式鋼管樁連續墻結構制造快，成本低，安全度高，質量可靠。

該裝配式鋼管樁連續墻結構包括子管與母管兩部分，其中，子管包括鋼管樁、H型鋼、插榫與填充料四部分，H型鋼與鋼管樁連接，插榫與H型鋼的翼緣板連接，填充料為充填鋼管樁與H型鋼間空隙的物體；母管包括鋼管樁、H型鋼、榫眼與填充料四部分，H型鋼與鋼管樁連接，榫眼與H型鋼連接，填充料為充填鋼管樁與H型鋼間空隙的物體，榫眼為橫截面開口的空心長條狀結構，且子管與母管可以通過插榫與榫眼套接。

在上述的裝配式鋼管樁連續墻結構中，上述的H型鋼與鋼管樁之間可以是焊接連接或錨栓連接中的一種或兩種組合。

在上述的裝配式鋼管樁連續墻結構中，上述的榫眼可以放置于H型鋼一側由兩翼緣板與腹板圍成的槽內，且將榫眼與H型鋼之間的空隙用填充料牢固連接。

在上述的裝配式鋼管樁連續墻結構中，在上述的榫眼與H型鋼之間設置加強榫眼與H型鋼之間的連接強度的箍筋；

在上述的裝配式鋼管樁連續墻結構中，在上述的榫眼與H型鋼之間設置加強榫眼與H型鋼之間的連接強度的加勁板與螺栓。

在上述的裝配式鋼管樁連續墻結構中，上述的榫眼與插榫成對設置，并在子管與母管的連接處設置隔水空腔。

本實用新型設計的第二個目的是提供第二種裝配式鋼管樁連續墻結構，該第二種裝配式鋼管樁連續墻結構可以提高鋼管樁的承載力與剛度，實施簡單快速，成本低。

該第二種裝配式鋼管樁連續墻結構包括鋼管樁、H型鋼、填充料、螺栓四部分，其中鋼管樁與H型鋼之間通過螺栓連接，在鋼管樁與H型鋼之間設置用以加強連接強度的填充料。

本實用新型設計的裝配式鋼管樁連續墻結構，適用于軟土、硬土等各類土層，且適用于各類深度基坑，質量可靠，造價低，制造安裝速度快。

附圖說明

圖1為本實用新型的第一個實施例所用的裝配式鋼管樁連續墻結構構造示意圖。

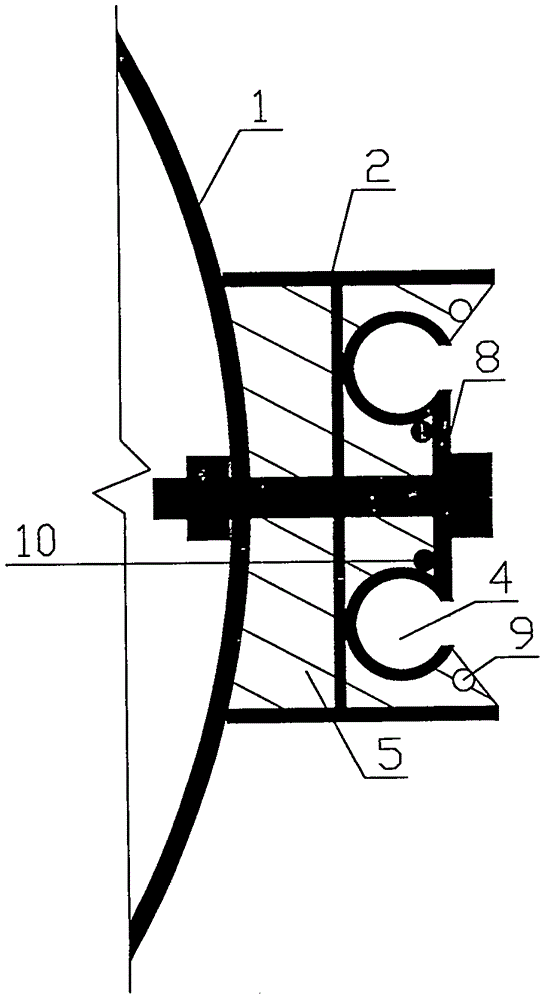

圖2為本實用新型的第一個實施例所用的裝配式鋼管樁連續墻結構母管連接節點構造示意圖。

圖3為本實用新型的第二個實施例所用的裝配式鋼管樁連續墻結構構造示意圖。

具體實施方式

作為本實用新型如圖1與圖2所示的第一個實施例，主要介紹本實用新型設計的第一種裝配式鋼管樁連續墻的結構構造與制造方法、工作原理。如圖1所示，本實用新型包括子管與母管兩部分。其中子管包括鋼管樁(1)與H型鋼(2)、插榫(3)與填充料(5)四部分。子管的鋼管樁(1)與H型鋼(2)連接，連接方式包括以下三類：第一類，通過填充料(5)將H型鋼(2)與鋼管樁(1)連接；第二類，將鋼管樁(1)與H型鋼(2)的翼緣板焊接；第三類，通過螺栓(7)將鋼管樁(1)與H型鋼(2)連接，如圖1所示。以上三類連接方式可選用其中的一種或幾種組合，具體可根據設計所需的連接強度確定。插榫(3)與H型鋼(2)之間可通過焊接連接，可設置通長焊縫，也可以分段間隔焊接。一般情況下，可將插榫(3)與H型鋼(2)的翼緣板焊接，如圖1所示。填充料(5)為充填于鋼管樁(1)與H型鋼(2)之間的物體。填充料可以是混凝土、砂漿、水泥漿、環氧砂漿、環氧樹脂等材料的一種或幾種組合。填充料(5)設置的目的包括兩方面，一方面密實封堵H型鋼(2)與鋼管樁(1)之間的縫隙，另一方面可提高H型鋼(2)與鋼管樁(1)之間的連接強度。插榫(3)可以是鋼管或圓鋼，并可設置錐形頭便于插入。本實用新型的母管包括鋼管樁(1)、H型鋼(2)、榫眼(4)與填充料(5)四部分。H型鋼(2)與鋼管樁(1)連接，其連接方式可參照子管。填充料(5)為密實充填鋼管樁(1)與H型鋼(2)之間空隙的物體，材料可參照子管。榫眼(4)與H型鋼(2)連接，榫眼(4)為橫截面開口的空心長條狀結構，榫眼(4)可采用側面開口的鋼管制作，如圖1與圖2所示。榫眼(4)可與插榫(3)相互套接，如圖1所示。榫眼(4)與H型鋼(2)的連接方式可選用下述的多種方式實現。第一種方式：可將榫眼(4)與H型鋼(2)的翼緣板焊接；第二種方式：將榫眼(4)設置于H型鋼(2)的腹板與翼緣板圍成的槽內，榫眼(4)的上緣可與H型鋼(2)的翼緣平齊，如圖1所示，也可以高于或低于H型鋼(2)的翼緣，如圖2所示。通過填充料(5)將H型鋼(2)與榫眼(4)連接，榫眼(4)還可以直接是填充料(5)的預留孔。為了加強榫眼(4)與H型鋼(2)間的連接強度，可采取如下措施加強。措施一：在榫眼(4)與H型鋼(2)的翼緣板之間設置箍筋(9)加強連接強度。箍筋(9)可這樣設置：沿著榫眼(4)的長度方向，在H型鋼(2)的腹板上開孔，將箍筋(9)彎成U形穿越H型鋼(2)的腹板，可在腹板的另一側將箍筋(9)彎曲后澆筑在填充料(5)內，形成加強箍筋；箍筋(9)還可以這樣設置：將箍筋(9)彎成U形，并將加強筋(10)穿在箍筋(9)內，使箍筋(9)穿越H型鋼(2)的腹板，形成加強連接。箍筋(9)可間隔設置。在榫眼(4)與H型鋼(2)之間，可設置加勁板(8)加強榫眼(4)與H型鋼(2)之間的連接，加勁板(8)可蓋在榫眼(4)的外壁上，通過螺栓(7)與H型鋼(2)連接，如圖1所示。還可以在加勁板(8)與H型鋼(2)的腹板之間設置加強筋(10)加強連接。加強筋(10)可沿榫眼(4)長度方向通長設置，如圖2所示。在本實施例中，可在上述的裝配式鋼管樁連續墻結構中，將榫眼(4)與插榫(3)成對設置，并在子管與母管的連接處設置隔水空腔(6)，如圖1所示。在本實施例中，H型鋼(2)可替換為槽鋼、工字鋼。

作為本實用新型的第二個實施例，結合圖3介紹本實用新型設計的第二種裝配式鋼管樁連續墻的結構構造。與本實用新型的第一個實施例相似，采用第一個實施例中的鋼管樁(1)與H型鋼(2)的連接方法，在鋼管樁(1)的側壁牢固連接H型鋼、工字鋼、槽鋼或角鋼，以提高鋼管樁(1)的強度與剛度，如圖3所示。

本專利包括但不限于本領域內專業人士可替代使用的其他施工方法。
