本技術涉及基坑支護系統。

背景技術：

1、在基坑支護系統中，由于鋼樁具有可回收的優勢，被廣泛使用，在支護系統施工時，由于靜力壓樁具有噪聲小，能夠在人口密集的區域進行施工，被普遍應用于城市內的基坑施工中，在采用靜力方式進行壓樁時，需要在地面設置錨桿或者配重等反力措施，采用錨桿作為反力措施時，需要配備大量的錨桿，并需要將錨桿預埋在地下，而采用配重作為反力措施時，需要將配重從已完成壓樁施工點轉移到下一個壓樁施工點，導致需要頻繁轉移配重，這使得靜力壓樁的施工效率較低。

技術實現思路

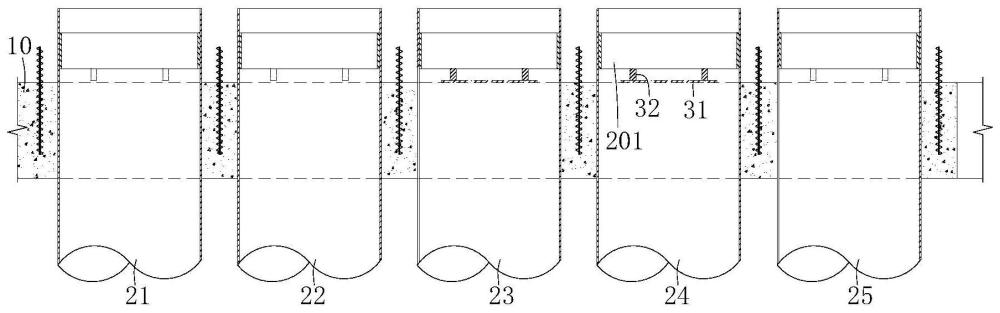

1、為解決現有技術中采用靜力壓樁方式來下沉樁體時，需要頻繁轉移配重而導致的施工效率較低的問題，本實用新型首先提出了一種基坑支護系統，其包括冠梁和鋼樁，在該冠梁上預留有穿梁孔并預埋有連接件，該鋼樁經該穿梁孔被下沉到地下，在鋼樁上開設有抗拔孔，抗拔桿能夠插入到該抗拔孔內并位于冠梁的上側；當下沉鋼樁時，靜壓樁機經連接件可拆卸地安裝在冠梁上，抗拔桿抵壓在冠梁的上表面上，使在后下沉的鋼樁能夠以在先下沉的鋼樁作為反力機構下沉到地下。冠梁采用鋼筋混凝土結構或鋼結構。具體地，鋼樁為鋼管樁和/或h鋼樁。即在同一實施例中，鋼樁可以全部采用鋼管樁或h鋼樁，也可以部分采用鋼管樁，部分采用h鋼樁。

2、抗拔桿具體可以采用實心桿、空心桿以及各類型鋼等制成。優選抗拔桿采用截面呈方形或矩形的桿件，以使抗拔桿與冠梁具有較大的接觸面積，優選抗拔孔的內周面與抗拔桿的外周面形狀相同，以使抗拔桿與抗拔孔具有較大的接觸面積。

3、上述基坑支護系統在施工時采用如下施工方法，具體步驟如下：

4、(1.1)采用如下兩種方法施工冠梁：

5、方法一：施工冠梁，并在冠梁上預留穿梁孔，該穿梁孔貫穿該冠梁的上表面和下表面；將部分鋼樁經穿梁孔下沉到地下，將抗拔桿插入到完成下沉的鋼樁的抗拔孔內，并使抗拔桿緊密地抵壓在冠梁的上表面上；

6、方法二：先將部分鋼樁下沉到地下，然后施工冠梁，并在冠梁上預留穿梁孔，該穿梁孔貫穿該冠梁的上表面和下表面；將抗拔桿插入到完成下沉的鋼樁的抗拔孔內，并使抗拔桿緊密地抵壓在冠梁的上表面上；

7、(1.2)將靜壓樁機安裝在冠梁上，并使靜壓樁機位于與已完成下沉的鋼樁相鄰的穿梁孔的上側，利用靜壓樁機將鋼樁經穿梁孔下沉到地下；在下沉鋼樁時，已完成下沉的鋼樁經抗拔桿連接在冠梁上，以已完成下沉的鋼樁作為反力機構，將鋼樁下沉到地下；

8、(1.3)重復步驟(1.2)，直到完成所有鋼樁的下沉，該鋼樁采用型鋼制成。

9、上述基坑支護系統在施工時，首先完成冠梁的施工并采用現有技術完成部分鋼樁的下沉，利用冠梁將已完成下沉的鋼樁與靜壓樁機連接在一起，并利用已完成下沉的鋼樁作為后下沉鋼樁的反力機構，從而避免在地面施工新的錨桿等反力機構，以提高施工效率，由于免去了施工新的反力機構，還能降低施工成本。本技術中的支護系統在施工過程中，需要采用現有成熟技術將一定數量的鋼樁先經穿梁孔下沉到地下，或者在完成一定數量的鋼樁下沉后，再進行冠梁的施工，然后再利用已經下沉的鋼樁作為反力機構，一般僅需要兩根鋼樁即可滿足下沉鋼樁時所需要的反力，因此雖然需要先將部分鋼樁完成下沉后，才能正式采用本技術進行鋼樁的下沉，但是相對于整個過程中幾百上千根、甚至上萬根鋼樁的下沉施工，仍然能夠大幅度提高施工效率并降低施工成本。

10、在現有技術中，即使不采用上述的采用錨桿作為反力機構，也需要配備相應的配重或者采用自重較大的壓樁機進行施工，無論是采用配重還是采用自重較大的壓樁機進行施工，都具有樁機移動效率低，施工費用高的問題。

11、目前，冠梁是在完成所有鋼樁的下沉后才施工冠梁，本技術中，將冠梁提前施工完成，并利用冠梁將已完成下沉的鋼樁與靜壓樁機連接在一起，利用已完成下沉的鋼樁作為后下沉鋼樁的反力機構，從而避免在地面設置新的錨桿或配重等反力機構。

12、本技術中，當鋼樁全部采用靜壓樁機下沉?xí)r，僅最先下沉的若干根鋼樁需要采用錨桿或配重來進行下沉，當已經下沉的鋼樁所提供的反力能夠滿足后續鋼樁下沉?xí)r所需要的反力時，后續鋼樁的下沉則無需錨桿或配重，由此能夠提高施工效率。由于無需對每根鋼樁的下沉均設置錨桿或配重等反力機構，還能降低施工成本。本技術中的基坑支護系統在施工時，需要先完成冠梁的施工，然后采用現有成熟技術將一定數量的鋼樁先經穿梁孔下沉到地下，然后利用已經下沉的鋼樁作為反力機構繼續下沉鋼樁；或者在完成一定數量的鋼樁下沉后，再進行冠梁的施工，然后利用已經下沉的鋼樁作為反力機構繼續下沉鋼樁。在部分區域，僅需要一根或兩根鋼樁即可滿足后續鋼樁下沉?xí)r所需要的反力，因此雖然需要先將部分鋼樁完成下沉，才能正式采用本技術進行鋼樁的下沉，但是相對于整個過程中幾百上千根、甚至上萬根鋼樁的下沉施工，仍然能夠大幅度提高施工效率并降低施工成本。

13、其次，本技術還提出了第二種基坑支護系統，其包括冠梁、灌注樁和鋼樁，該冠梁連接在灌注樁上，在該冠梁上預留有穿梁孔并預埋有連接件，該鋼樁經該穿梁孔被下沉到地下；當下沉鋼樁時，靜壓樁機經連接件可拆卸地安裝在冠梁上，以灌注樁作為反力機構將鋼樁下沉到地下；或在鋼樁上開設有抗拔孔，抗拔桿能夠插入到該抗拔孔內并位于冠梁的上側，當下沉鋼樁時，靜壓樁機經連接件可拆卸地安裝在冠梁上，抗拔桿緊密地抵壓在冠梁的上表面上，在后下沉的鋼樁能夠以灌注樁和在先下沉的鋼樁共同作為反力機構下沉到地下。

14、第二種基坑支護系統的施工方法包括如下步驟：

15、(2.1)施工冠梁：施工灌注樁，然后施工冠梁，使冠梁連接在灌注樁上，并在冠梁上預留穿梁孔并預埋連接件，該穿梁孔貫穿該冠梁的上表面和下表面；

16、(2.2)將靜壓樁機安裝在冠梁上，并使靜壓樁機位于穿梁孔的上側，以灌注樁作為反力機構，利用靜壓樁機將鋼樁經穿梁孔下沉到地下，該鋼樁采用型鋼制成。

17、(2.3)將已下沉的鋼樁連接到冠梁上，以灌注樁和已下沉的鋼樁共同作為反力機構，利用靜壓樁機繼續下沉鋼樁。

18、當在某些區域由于鋼樁與地下土體之間側摩阻較小，需要較大數量的鋼樁才能滿足后續鋼樁下沉所需要的反力時，利用灌注樁所提供的大反力，能夠有效地保證下沉鋼樁時所需要的反力，此時，利用單根灌注樁即可滿足下沉鋼樁時所需要的反力。

19、當某些施工區域中，由于鋼樁與地下土體之間的側摩阻較小，需要較大數量的鋼樁才能滿足后續鋼樁下沉所需要的反力時，利用灌注樁所提供的大反力，能夠有效地保證下沉鋼樁時所需要的反力，以克服鋼樁與地下土體之間側摩阻較小的問題。

20、另外由于灌注樁無法回收，始終保持在地下，能夠在鋼樁被拔出回收后，仍能夠起到抵抗基坑外部土體壓力的功能。在完成地下結構的施工后，需要對地下結構與基坑邊緣之間的空隙進行回填，雖然在回填過程中對回填土進行了壓實處理，但隨著時間的延長，回填土仍會產生一定程度的塌陷，導致地面的坍塌，并使原基坑外側的土體朝基坑方向坍塌，因此當回填土塌陷時，地面的坍塌范圍會超過原基坑的邊緣，造成更大的危險，尤其是在土質較軟的區域，利用本方案，可以將灌注樁布置在土質較軟的區域，在將鋼樁回收后，灌注樁仍能夠作為支護樁，減少甚至避免由于回填土塌陷而引起的原基坑外部土體的坍塌，降低由于回填土塌陷而造成的危險。當然根據實際需要，可以在基坑邊緣設置若干根灌注樁，以替代部分鋼樁。

21、進一步，為在下沉鋼樁的過程中，盡量避免已下沉且作為反力機構的鋼樁向上移動，影響其在地下的穩定性，當抗拔桿插入到抗拔孔內時，抗拔桿緊密地抵壓在冠梁的上表面。

22、進一步，為避免抗拔桿對冠梁造成局部破壞，影響冠梁的整體質量，在冠梁的上表面鋪設有鋼墊板，抗拔桿緊密地抵壓在該鋼墊板上。在鋼樁作為反力機構的過程中，抗拔桿會對冠梁產生巨大的壓力，由于冠梁采用鋼筋混凝土結構，會對冠梁產生剪切作用，而混凝土的抗拉強度較弱，在抗拔桿的強力擠壓下，極有可能會導致冠梁產生裂紋，甚至導致斷裂，利用鋼墊板提高抗拔桿與冠梁的接觸面積，以避免對冠梁的破壞。

23、進一步，為避免在抗拔桿的擠壓下，抗拔孔產生變形，影響鋼樁的二次使用，在鋼樁的上端固定有加強件，該加強件位于抗拔孔的上側，抗拔桿緊密地抵壓加強件在上。利用加強件來提高鋼樁上端的整體強度，減少或消除抗拔孔的變形，以保證鋼樁的二次使用。

24、具體地，為保證連接強度，該連接件為精軋螺紋鋼筋，精軋螺紋鋼筋向上伸出冠梁的上表面。

25、進一步，穿梁孔具有與鋼樁的外周面形狀相同的內周面。該設計能夠使鋼樁緊貼穿梁孔，在選擇抗拔桿時，只需要考慮抗拔桿的剪切強度即可，為避免鋼樁與穿梁孔內壁之間的間隙過大時，還需要考慮抗拔桿的抗彎強度。該設計還能夠使穿梁孔起到導向孔的作用。

26、具體地，當施工區域的土質較硬時，設置有一根、且僅設置有一根灌注樁。

27、具體地，設置有至少兩根灌注樁，相鄰兩根灌注樁之間具有0-20根鋼樁。由于灌注樁無法回收，始終保持在地下，能夠在鋼樁被拔出回收后，仍能夠起到抵抗基坑外部土體壓力的功能。在完成地下結構的施工后，需要對地下結構與基坑邊緣之間的空隙進行回填，雖然在回填過程中對回填土進行了壓實處理，但隨著時間的延長，回填土仍會產生一定程度的塌陷，導致地面的坍塌，并使原基坑外側的土體朝基坑方向坍塌，因此當回填土塌陷時，地面的坍塌范圍會超過原基坑的邊緣，造成更大的危險，尤其是在土質較軟的區域，利用該設計，可以將灌注樁布置在土質較軟的區域，在將鋼樁回收后，灌注樁仍能夠作為支護樁，減少甚至避免由于回填土塌陷而引起的原基坑外部土體的坍塌，降低由于回填土塌陷而造成的危險。
