本技術涉及邊坡防護結構的，尤其是涉及一種綠色生態邊坡防護結構。

背景技術：

1、隨著我國高速公路建設的發展，高速路的安全防護問題是必須解決的，尤其要做好邊坡支護措施，以確保高速路建設的質量問題。在邊坡施工過程中，邊坡支護方案主要是對邊坡地形、地質做有效的分析，然后根據實際情況制定有效的邊坡支護措施。在設計高速路護坡結構時，我們不僅要結合邊坡的地形和地質，另外還要結合邊坡的水文條件，采用因地制宜的方式來確定邊坡的支護和加固結構，這樣可以有效地預防邊坡滑坡和坍塌現象的發生。

2、高速路邊坡作為高速路主體的側邊結構，承擔著維穩高速路主體、迅速導水排水的功能，高速路邊坡防護大體分為工程防護和植物防護，工程防護多為鋼筋、水泥組成的剛性防護，植物防護多為植壤土、纖維、有機質、植被組成的柔性防護，工程防護是植物防護的基礎。

3、現有授權公告號為cn212561564u的中國專利公開了一種錨桿邊坡支護防護結構，包括坡體，坡體上平行且間隔設置有四處以上的錨桿灌漿結構，上下錨桿灌漿結構之間掛設有柔性防護網。本錨桿邊坡支護防護結構通過設置錨桿灌漿結構和柔性防護網對邊坡實現工程防護。

4、上述中的現有技術方案存在以下缺陷：該錨桿邊坡支護防護結構僅具備工程防護結構，存在生態條件差的缺陷。

技術實現思路

1、本實用新型要解決的問題是針對現有技術中所存在的上述不足而提供一種綠色生態邊坡防護結構，其解決了現有技術中存在的生態條件差的技術問題。

2、本實用新型的上述實用新型目的是通過以下技術方案得以實現的：一種綠色生態邊坡防護結構，包括具有坡面的坡體，所述坡面上開設有多個錨孔，所述坡面上設置有生態護坡結構，所述生態護坡結構包括與錨孔插接且頭部凸出錨孔的注漿錨桿、鋪裝于坡面上并與注漿錨桿頭部相連的鐵絲網、鋪設于坡面上的基材混合物層、設置于基材混合物層上的植被層，所述坡體的側部設置有蓄排水道，所述蓄排水道包括沿坡體延伸方向間隔設置的多級過濾水池以及填充混凝土，所述多級過濾水池的頂部設置有噴灌泵，所述噴灌泵的進水口設置有伸入多級過濾水池內的進水管，所述噴灌泵的出水口設置有安裝于坡面上的送水管，所述送水管上設置有立管，所述立管的頂部設置有霧化噴頭。

3、本實用新型進一步設置為：所述多級過濾水池包括池體，所述池體的頂面上開設有沉淀室和蓄水室，所述沉淀室的頂部設置有一級過濾架，所述池體內開設有將沉淀室和蓄水池連通的二級濾孔，所述二級濾孔內設置有二級過濾架。

4、本實用新型進一步設置為：所述一級過濾架外側壁的頂部設置有與池體頂面相抵的固定板，所述一級過濾架的頂面上開設有沉淀槽，所述一級過濾架的底面上開設有與沉淀室連通的凹槽，所述沉淀槽槽壁的上部開設有將沉淀槽和凹槽連通的一級濾孔，所述一級濾孔中設置有一級濾網。

5、本實用新型進一步設置為：所述固定板上開設有插柱孔，所述一級過濾架上設置有一級濾水蓋，所述一級濾水蓋朝向一級過濾架的端面上設置有與插柱孔插接配合的定位插柱，所述一級濾水蓋的頂面上開設有雨水進口，所述雨水進口位于沉淀槽的正上方。

6、本實用新型進一步設置為：所述二級過濾架包括設置于二級濾孔內并具有裝網孔的邊框、設置于裝網孔內的二級濾網、設置于邊框側壁上并與池體內壁相連的連接板。

7、本實用新型進一步設置為：所述沉淀室的底壁上依次開設有裝閥槽、排污孔，所述排污孔中設置有控制閥，所述控制閥包括與排污孔插接配合的閥殼、設置于閥殼底面上的閥蓋，所述閥殼的頂面上開設有與沉淀室連通的上進口，所述閥殼的底面上開設有與上進口連通的過水室，所述閥蓋的底面上開設有與過水室連通的下出口，所述過水室內活動設置有球面與上進口的下沿相抵的閥球，所述閥球與閥蓋之間設置有復位彈簧。

8、本實用新型進一步設置為：所述閥蓋的底面上開設有導向滑孔，所述閥球的底部設置有穿過導向滑孔并與導向滑孔滑動配合的導向滑桿，所述復位彈簧套設于導向滑桿上。

9、本實用新型進一步設置為：所述閥蓋朝向閥殼的端面上設置有內閥柱，所述內閥柱背離閥蓋的端面上開設有與導向滑孔連通的彈簧槽，所述導向滑桿的外側壁上設置有與彈簧槽滑動配合的導向滑板，所述導向滑板的側壁上套設有密封圈，所述復位彈簧位于導向滑板和閥蓋之間。

10、本實用新型進一步設置為：所述多級過濾水池的下方設置有污水管，所述污水管沿著坡體的延伸方向進行布置，所述污水管的頂面上開設有與排污孔連通的污水進口。

11、本實用新型進一步設置為：所述池體的頂面上設置有將蓄水室頂部開口封閉的蓋板，所述噴灌泵設置于蓋板的頂面上，所述進水管貫穿蓋板并伸入蓄水室內。

12、綜上所述，本實用新型的有益技術效果為：本綠色生態邊坡防護結構通過在坡面上設置生態護坡結構，有利于提升邊坡的生態條件，同時還能防護水土流失、凈化空氣、增加生物多樣性、美化環境和提高生態景觀。本綠色生態邊坡防護結構通過設置多級過濾水池以及進水管、噴灌泵、送水管、立管、霧化噴頭，來利用雨水資源灌溉植被，有利于節約水資源。

技術特征：

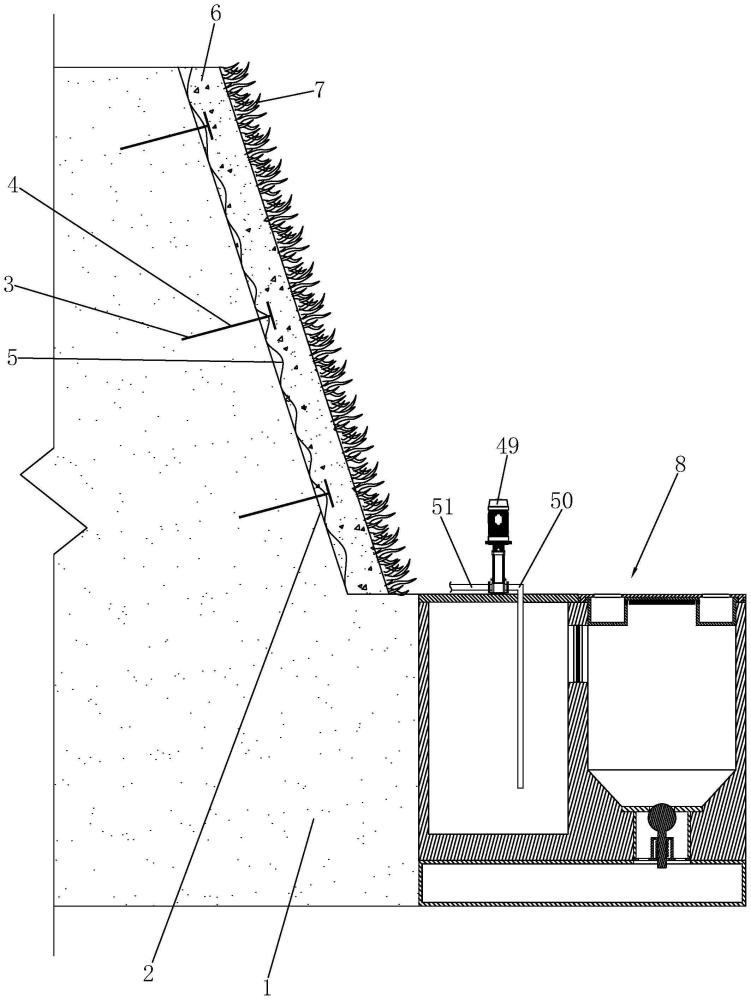

1.一種綠色生態邊坡防護結構，包括具有坡面(2)的坡體(1)，其特征在于：所述坡面(2)上開設有多個錨孔(3)，所述坡面(2)上設置有生態護坡結構，所述生態護坡結構包括與錨孔(3)插接且頭部凸出錨孔(3)的注漿錨桿(4)、鋪裝于坡面(2)上并與注漿錨桿(4)頭部相連的鐵絲網(5)、鋪設于坡面(2)上的基材混合物層(6)、設置于基材混合物層(6)上的植被層(7)，所述坡體(1)的側部設置有蓄排水道(8)，所述蓄排水道(8)包括沿坡體(1)延伸方向間隔設置的多級過濾水池(9)以及填充混凝土，所述多級過濾水池(9)的頂部設置有噴灌泵(49)，所述噴灌泵(49)的進水口設置有伸入多級過濾水池(9)內的進水管(50)，所述噴灌泵(49)的出水口設置有安裝于坡面(2)上的送水管(51)，所述送水管(51)上設置有立管(52)，所述立管(52)的頂部設置有霧化噴頭(53)。

2.根據權利要求1所述的一種綠色生態邊坡防護結構，其特征在于：所述多級過濾水池(9)包括池體(10)，所述池體(10)的頂面上開設有沉淀室(11)和蓄水室(12)，所述沉淀室(11)的頂部設置有一級過濾架(15)，所述池體(10)內開設有將沉淀室(11)和蓄水池連通的二級濾孔(25)，所述二級濾孔(25)內設置有二級過濾架(26)。

3.根據權利要求2所述的一種綠色生態邊坡防護結構，其特征在于：所述一級過濾架(15)外側壁的頂部設置有與池體(10)頂面相抵的固定板(16)，所述一級過濾架(15)的頂面上開設有沉淀槽(17)，所述一級過濾架(15)的底面上開設有與沉淀室(11)連通的凹槽(18)，所述沉淀槽(17)槽壁的上部開設有將沉淀槽(17)和凹槽(18)連通的一級濾孔(19)，所述一級濾孔(19)中設置有一級濾網(20)。

4.根據權利要求3所述的一種綠色生態邊坡防護結構，其特征在于：所述固定板(16)上開設有插柱孔(21)，所述一級過濾架(15)上設置有一級濾水蓋(22)，所述一級濾水蓋(22)朝向一級過濾架(15)的端面上設置有與插柱孔(21)插接配合的定位插柱(23)，所述一級濾水蓋(22)的頂面上開設有雨水進口(24)，所述雨水進口(24)位于沉淀槽(17)的正上方。

5.根據權利要求2所述的一種綠色生態邊坡防護結構，其特征在于：所述二級過濾架(26)包括設置于二級濾孔(25)內并具有裝網孔(28)的邊框(27)、設置于裝網孔(28)內的二級濾網(29)、設置于邊框(27)側壁上并與池體(10)內壁相連的連接板(30)。

6.根據權利要求2所述的一種綠色生態邊坡防護結構，其特征在于：所述沉淀室(11)的底壁上依次開設有裝閥槽(13)、排污孔(14)，所述排污孔(14)中設置有控制閥(31)，所述控制閥(31)包括與排污孔(14)插接配合的閥殼(32)、設置于閥殼(32)底面上的閥蓋(36)，所述閥殼(32)的頂面上開設有與沉淀室(11)連通的上進口(34)，所述閥殼(32)的底面上開設有與上進口(34)連通的過水室(35)，所述閥蓋(36)的底面上開設有與過水室(35)連通的下出口(37)，所述過水室(35)內活動設置有球面與上進口(34)的下沿相抵的閥球(41)，所述閥球(41)與閥蓋(36)之間設置有復位彈簧(45)。

7.根據權利要求6所述的一種綠色生態邊坡防護結構，其特征在于：所述閥蓋(36)的底面上開設有導向滑孔(40)，所述閥球(41)的底部設置有穿過導向滑孔(40)并與導向滑孔(40)滑動配合的導向滑桿(42)，所述復位彈簧(45)套設于導向滑桿(42)上。

8.根據權利要求7所述的一種綠色生態邊坡防護結構，其特征在于：所述閥蓋(36)朝向閥殼(32)的端面上設置有內閥柱(38)，所述內閥柱(38)背離閥蓋(36)的端面上開設有與導向滑孔(40)連通的彈簧槽(39)，所述導向滑桿(42)的外側壁上設置有與彈簧槽(39)滑動配合的導向滑板(43)，所述導向滑板(43)的側壁上套設有密封圈(44)，所述復位彈簧(45)位于導向滑板(43)和閥蓋(36)之間。

9.根據權利要求6所述的一種綠色生態邊坡防護結構，其特征在于：所述多級過濾水池(9)的下方設置有污水管(46)，所述污水管(46)沿著坡體(1)的延伸方向進行布置，所述污水管(46)的頂面上開設有與排污孔(14)連通的污水進口(47)。

10.根據權利要求2所述的一種綠色生態邊坡防護結構，其特征在于：所述池體(10)的頂面上設置有將蓄水室(12)頂部開口封閉的蓋板(48)，所述噴灌泵(49)設置于蓋板(48)的頂面上，所述進水管(50)貫穿蓋板(48)并伸入蓄水室(12)內。

技術總結
本技術提供了一種綠色生態邊坡防護結構，包括具有坡面的坡體，坡面上開設有錨孔，坡面上設置有生態護坡結構，生態護坡結構包括注漿錨桿、鋪裝于坡面上的鐵絲網、鋪設于坡面上的基材混合物層、設置于基材混合物層上的植被層，坡體的側部設置有蓄排水道，蓄排水道包括沿坡體延伸方向間隔設置的多級過濾水池以及填充混凝土，多級過濾水池的頂部設置有噴灌泵，噴灌泵的進水口設置有伸入多級過濾水池內的進水管，噴灌泵的出水口設置有安裝于坡面上的送水管，送水管上設置有立管，立管的頂部設置有霧化噴頭。本綠色生態邊坡防護結構通過在坡面上設置生態護坡結構，有利于提升邊坡的生態條件。

技術研發人員：劉紅雨,張波,苑青海,龔世文,唐紹輝,鄭增軍,鄭晨,陳喆,黃興華
受保護的技術使用者：浙江交工集團股份有限公司
技術研發日：20240329
技術公布日：2025/4/28
