本技術涉及排水構筑物，尤其涉及一種桁架裝置。

背景技術：

1、排水檢查井作為連接排水管道的輔助設施，扮演著檢查、清理和維護排水管道的重要角色。然而，由于外界環境影響，排水檢查井常出現井壁腐蝕、結構層脫落和滲漏水等缺陷，這些缺陷不僅影響排水檢查井的正常使用，還可能引發井周空洞、井周地面塌陷和井身不均勻沉降等安全隱患。

2、針對存量排水檢查井中普遍存在的各種缺陷，進行全面細致的檢測顯得尤為重要。當前，排水檢查井的檢測主要依賴于潛望鏡設備來獲取檢查井內部影像，但這種方法在檢測井身結構質量和井周缺陷發育情況方面存在不足。

3、因此，需要借助專用檢測設備進行檢測。然而，通過吊裝工具將專用檢測設備下放至排水檢查井的預設位置，難以保證專用檢測設備的探測元器件與排水檢查井的內壁之間的距離，導致井周缺陷發育情況的檢測結果的不準確。

技術實現思路

1、本技術提供一種桁架裝置，用以解決通過吊裝工具將專用檢測設備下放至排水檢查井的預設位置，難以保證專用檢測設備的探測元器件與排水檢查井的內壁之間的距離，導致井周缺陷發育情況的檢測結果的不準確的問題。

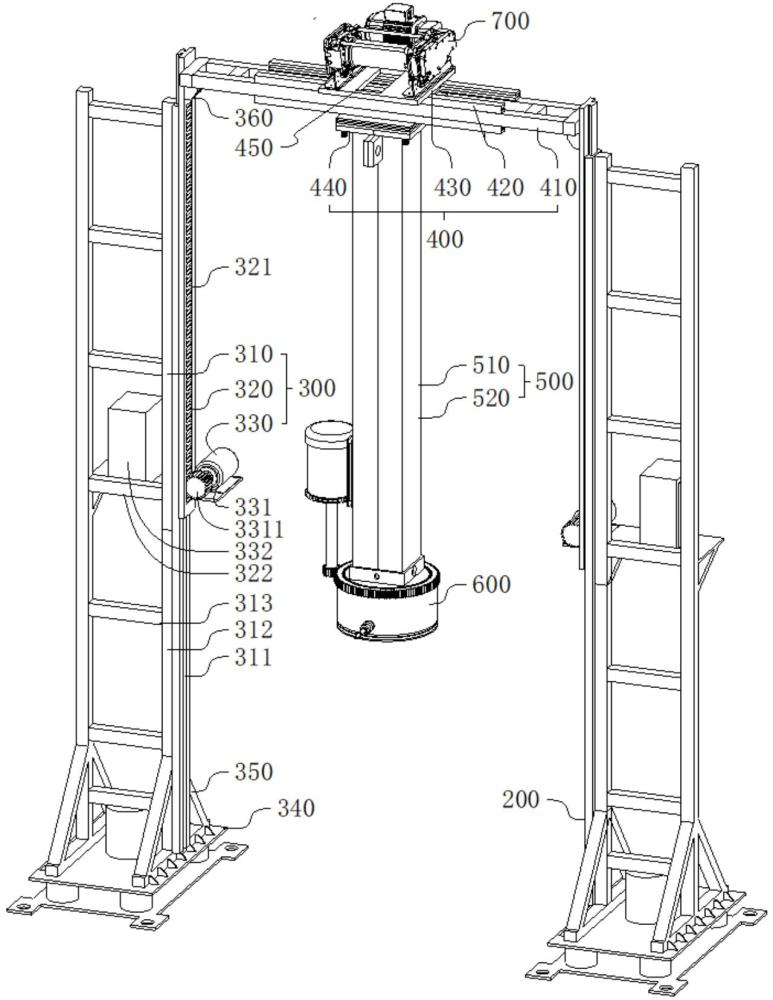

2、本技術提供一種桁架裝置，桁架裝置用于排水檢查井的檢測，則桁架裝置包括：

3、兩個立架、橫梁、桿組和專用檢測設備；

4、橫梁的兩端分別安裝在兩個立架上；

5、桿組包括：固定桿和滑動桿；

6、固定桿的第一端安裝在橫梁上，滑動桿用于在豎直方向上沿固定桿滑動；

7、專用檢測設備為多個探測組件；多個探測組件同時安裝在滑動桿上，并沿滑動桿的軸線呈軸對稱布置；滑動桿還用于將多個探測組件，下放至排水檢查井的預設深度；

8、每個探測組件均包括：彈性伸縮件和探測元器件；探測元器件安裝在彈性伸縮件上，彈性伸縮件用于根據排水檢查井的內壁直徑自適應調整，控制探測元器件與排水檢查井內壁之間的距離；探測元器件用于對排水檢查井進行井周缺陷探測。

9、在一種可能的設計中，每個彈性伸縮件均包括：固定基座、內撐件和推拉件；

10、固定基座安裝在滑動桿上；

11、內撐件包括：行進履帶、伸縮式支撐架和固定式支撐架；行進履帶的第一端通過伸縮式支撐架安裝在固定基座上，行進履帶的第二端通過固定式支撐架安裝在固定基座上；行進履帶的第一端與橫梁之間的距離，小于行進履帶的第二端與橫梁之間的距離；

12、推拉件的第一端安裝在固定基座上，推拉件的第二端安裝在行進履帶上，推拉件的第二端位于行進履帶的第一端與行進履帶的第二端之間；推拉件用于帶動行進履帶繞行進履帶的第二端旋轉；推拉件的第一端與橫梁之間的距離，小于行進履帶的第二端與橫梁之間的距離。

13、在一種可能的設計中，固定基座的兩端均開設有裝配孔，裝配孔用于將固定基座安裝在滑動桿的外側面；

14、固定基座上還設置有抵接架；

15、推拉件包括：伸縮缸、伸縮彈簧、連接板件和伸縮式連接臂；

16、伸縮缸的封閉端安裝在抵接架上，連接板件安裝在伸縮缸的伸縮桿上，伸縮彈簧套設在伸縮桿上；

17、伸縮式連接臂的第一端安裝在連接板件上，伸縮式連接臂的第二端安裝在行進履帶上。

18、在一種可能的設計中，固定基座上依次設置有抵接架、支架和條形孔，支架上安裝有兩個頂推器；

19、連接板件包括：滑移塊、頂推板、兩個回退桿和回退板；

20、滑移塊穿設在條形孔上，滑移塊用于沿條形孔滑動；

21、頂推板同時安裝在滑移塊和伸縮桿上；

22、兩個回退桿各自的第一端，均安裝在頂推板上；兩個回退桿各自的第二端，均安裝在回退板上；兩個回退桿和兩個頂推器，均沿伸縮桿在豎直方向的中心剖面對稱；

23、回退板安裝在兩個頂推器各自的輸出軸上；兩個頂推器用于帶動回退板向著靠近抵接架的方向移動。

24、在一種可能的設計中，在排水檢查井的深度增加時，排水檢查井的內壁直徑隨之增大或保持不變；

25、在探測組件未被下放至排水檢查井中時，頂推器頂推；在探測組件被下放至排水檢查井中時，頂推器回退。

26、在一種可能的設計中，伸縮式支撐架和伸縮式連接臂均包括：上桿柱、下桿柱、連接桿件和緩沖彈簧；

27、上桿柱的第一端安裝在行進履帶上，上桿柱的第二端開設有圓柱形空腔；

28、下桿柱的第一端安裝在固定基座或連接板件上；

29、連接桿件的第一端插入圓柱形空腔內，連接桿件的第二端與下桿柱的第二端固定連接；

30、緩沖彈簧套設在連接桿件上。

31、在一種可能的設計中，固定式支撐架、伸縮式支撐架和伸縮式連接臂均成對設置，并沿行進履帶在豎直方向的中心剖面對稱。

32、在一種可能的設計中，探測元器件安裝在行進履帶上；

33、探測元器件包括探測雷達組件。

34、在一種可能的設計中，還包括：卷揚電機；

35、卷揚電機安裝在橫梁的頂面上，固定桿的第一端安裝在橫梁的底面上；

36、固定桿和滑動桿均為中空矩形殼體結構；

37、固定桿的每個側面的中部位置，均開設有沿固定桿的長度方向，未貫穿固定桿的帶縫；

38、滑動桿的內壁尺寸與固定桿的外壁尺寸相匹配，滑動桿的長度小于帶縫的長度；

39、滑動桿的每個側面的內壁的中部位置，均設置有牽拉件，牽拉件的厚度小于帶縫的寬度；

40、每個牽拉件上均開設有牽拉孔，卷揚電機的吊裝繩同時與多個牽拉孔連接，卷揚電機用于通過多個牽拉孔，帶動滑動桿沿固定桿滑動。

41、在一種可能的設計中，橫梁包括：下臺座；

42、下臺座設置有多個安裝螺栓；

43、固定桿由第一安裝桿和第二安裝桿拼接而成；

44、第一安裝桿的第二端設置有內承口，第二安裝桿的第一端設置有用于與內承口相拼接的插口；

45、第一安裝桿的第一端設置有第一對接板，滑動桿的第一端設置有第二對接板；第一對接板和第二對接板上，均開設有與多個安裝螺栓相匹配的多個螺栓孔。

46、在一種可能的設計中，橫梁的長度大于排水檢查井的井口直徑；

47、兩個立架沿橫梁在豎直方向的中心剖面對稱，橫梁用于在豎直方向上沿兩個立架滑動；

48、固定桿用于在水平方向上沿橫梁滑動；

49、專用檢測設備安裝在滑動桿上，橫梁和滑動桿共同用于將專用檢測設備，下放至排水檢查井的預設深度；專用檢測設備用于對排水檢查井進行井身結構拍攝和井周缺陷探測。

50、在一種可能的設計中，專用檢測設備為多個探測組件；多個探測組件同時安裝在滑動桿上，并沿滑動桿的軸線呈軸對稱布置；滑動桿還用于將多個探測組件，下放至排水檢查井的預設深度；

51、每個探測組件均包括：彈性伸縮件和探測元器件；探測元器件安裝在彈性伸縮件上，彈性伸縮件用于根據排水檢查井的內壁直徑自適應調整，控制探測元器件與排水檢查井內壁之間的距離；探測元器件用于對排水檢查井進行井周缺陷探測。

52、本技術實施例提供的一種桁架裝置，該桁架裝置包括：兩個立架、橫梁、桿組和專用檢測設備；橫梁的兩端分別安裝在兩個立架上；桿組包括固定桿，以及沿固定桿滑動的滑動桿；專用檢測設備為多個探測組件；滑動桿還用于將多個探測組件，下放至排水檢查井的預設深度；每個探測組件均包括彈性伸縮件，以及安裝在彈性伸縮件上的探測元器件；彈性伸縮件用于控制探測元器件與內壁之間的距離；探測元器件用于對排水檢查井進行井周缺陷探測。實現了如下技術效果：彈性伸縮件根據排水檢查井的內壁直徑自適應調整，控制探測元器件與排水檢查井內壁之間的距離，解決了井周缺陷發育情況的探測結果的不準確的問題；通過滑動桿安裝水射流組件、全景量化組件和多個探測組件中的任意一個，使專用檢測設備能夠靈活應對不同的作業任務，解決了井身結構質量和井周缺陷發育情況的檢測耗時長的問題；通過橫梁沿兩個立架滑動，固定桿沿橫梁滑動，以及滑動桿沿固定桿滑動，保證下放過程中的穩定性，解決了井身結構質量和井周缺陷發育情況的探測結果的不準確的問題。
