本技術涉及一種phc管樁樁芯對接補強結構，具體為一種phc管樁樁芯對接補強結構。

背景技術：

1、phc管樁全稱為預應力混凝土管樁，是一種建筑工程中常用的地基基礎工程材料。它主要由高強度的預應力混凝土制成，具有較高的承載能力和抗剪性能。phc管樁一般用于挖孔灌注樁、鉆孔樁和沉井等工程中，用來承受建筑物或其他結構的荷載，并將荷載傳遞到地基土中，起到加固地基、穩定結構的作用。在建筑工程中，phc管樁被廣泛應用于各種復雜地質條件下的基礎工程中，如高層建筑、橋梁、碼頭、堤壩等工程。

2、管柱在預埋后，需要進行補強處理，現有的補強方法大多數是對管樁進行填芯加固處理，填芯按設計要求采用c35微膨脹細石混凝土，而填充需要使用鋼筋籠，而有些鋼筋籠是工人手工制作，制作精度較差，從而導致補強效果較差。

3、因此我們對此做出改進，提出一種phc管樁樁芯對接補強結構。

技術實現思路

1、為了解決上述技術問題，本實用新型提供了如下的技術方案：

2、本實用新型一種phc管樁樁芯對接補強結構，包括管柱主體，所述管柱主體的表面安裝有對接件，所述對接件的表面安裝有安裝孔，所述安裝孔內安裝有支撐桿，所述支撐桿貫穿安裝桿，所述安裝桿的底部安裝有阻隔板，所述阻隔板的表面安裝有若干鋼筋，所述鋼筋的表面套設有若干組支撐機構，最上方的所述支撐機構通過螺絲與管柱主體的內壁固定。

3、作為本實用新型的一種優選技術方案，所述支撐機構包括若干套筒，所述套筒的表面安裝有支撐環，所述套筒與鋼筋一一對應。

4、作為本實用新型的一種優選技術方案，所述阻隔板的表面開設有第一螺紋孔和第二螺紋孔，所述安裝桿的表面設置有與第一螺紋孔相匹配的螺紋，所述鋼筋的表面設置有與第二螺紋孔相匹配的螺紋，所述對接件的表面安裝有第三螺紋孔，所述支撐桿的表面設置有與第三螺紋孔相匹配的螺紋。

5、作為本實用新型的一種優選技術方案，所述第二螺紋孔均勻分布在阻隔板的表面。

6、作為本實用新型的一種優選技術方案，所述對接件的表面開設有對接孔。

7、作為本實用新型的一種優選技術方案，所述支撐環的表面開設有與螺絲相匹配的開孔。

8、本實用新型的有益效果是：

9、1、通過螺絲的使用，可以對支撐機構進行固定，避免支撐機構上下移動；

10、2、通過套筒和支撐環的配合使用，套筒可以保證每個支撐環之間的距離相等，而支撐環可以對鋼筋進行限位，避免其發生偏移，通過上述設計，可以方便快速的安裝支撐環，同時也可以使支撐環之間的距離相等，提高了補強效果；

11、3、通過第一螺紋孔可以方便安裝桿的安裝，通過第二螺紋孔可以方便鋼筋的安裝，通過第三螺紋孔可以方便支撐桿的安裝。

技術特征：

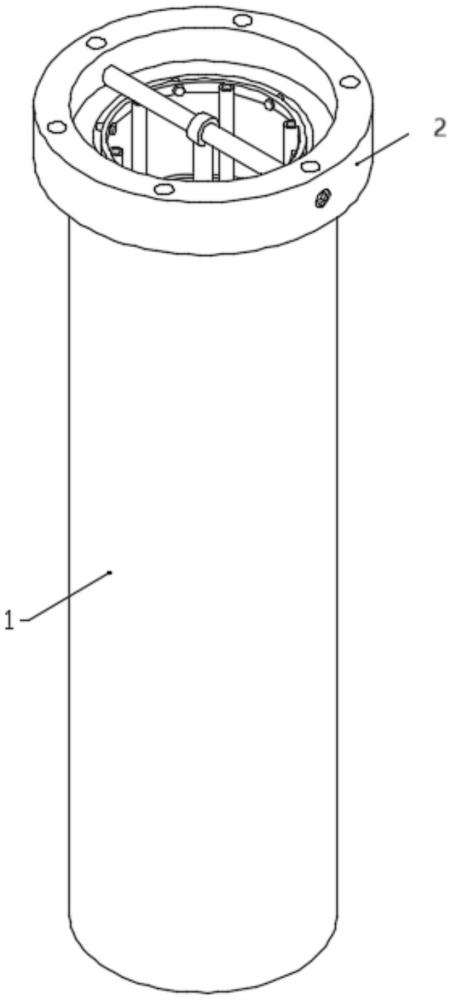

1.一種phc管樁樁芯對接補強結構，包括管柱主體(1)，其特征在于，所述管柱主體(1)的表面安裝有對接件(2)，所述對接件(2)的表面安裝有安裝孔(3)，所述安裝孔(3)內安裝有支撐桿(4)，所述支撐桿(4)貫穿安裝桿(5)，所述安裝桿(5)的底部安裝有阻隔板(6)，所述阻隔板(6)的表面安裝有若干鋼筋(7)，所述鋼筋(7)的表面套設有若干組支撐機構，最上方的所述支撐機構通過螺絲(8)與管柱主體(1)的內壁固定。

2.根據權利要求1所述的一種phc管樁樁芯對接補強結構，其特征在于，所述支撐機構包括若干套筒(9)，所述套筒(9)的表面安裝有支撐環(10)，所述套筒(9)與鋼筋(7)一一對應。

3.根據權利要求1所述的一種phc管樁樁芯對接補強結構，其特征在于，所述阻隔板(6)的表面開設有第一螺紋孔(11)和第二螺紋孔(12)，所述安裝桿(5)的表面設置有與第一螺紋孔(11)相匹配的螺紋，所述鋼筋(7)的表面設置有與第二螺紋孔(12)相匹配的螺紋，所述對接件(2)的表面安裝有第三螺紋孔(13)，所述支撐桿(4)的表面設置有與第三螺紋孔(13)相匹配的螺紋。

4.根據權利要求3所述的一種phc管樁樁芯對接補強結構，其特征在于，所述第二螺紋孔(12)均勻分布在阻隔板(6)的表面。

5.根據權利要求1所述的一種phc管樁樁芯對接補強結構，其特征在于，所述對接件(2)的表面開設有對接孔(14)。

6.根據權利要求2所述的一種phc管樁樁芯對接補強結構，其特征在于，所述支撐環(10)的表面開設有與螺絲(8)相匹配的開孔(15)。

技術總結
本技術提出了一種PHC管樁樁芯對接補強結構，包括管柱主體，所述管柱主體的表面安裝有對接件，所述對接件的表面安裝有安裝孔，所述安裝孔內安裝有支撐桿，所述支撐桿貫穿安裝桿，所述安裝桿的底部安裝有阻隔板，所述阻隔板的表面安裝有若干鋼筋，所述鋼筋的表面套設有若干組支撐機構，最上方的所述支撐機構通過螺絲與管柱主體的內壁固定。該種一種PHC管樁樁芯對接補強結構，結構簡單合理，設計新穎，操作簡單，具有較高的實用性，便于廣泛推廣使用。

技術研發人員：曾少雷,施涌福,李雄剛
受保護的技術使用者：馬鞍山宏泰建材股份有限公司
技術研發日：20240319
技術公布日：2025/4/24
