本新型涉及市政工程，具體涉及一種工程道路排水結構。

背景技術：

1、專利cn216195322u公開了市政工程道路排水結構，包括：開設在路面上的第一凹槽和第二凹槽，開設在路基內的第一空腔和第二空腔，且所述第一空腔和第二空腔分別與和第一凹槽和第二凹槽相通；雨水篦子，所述雨水篦子設置在所述第一凹槽內；四個固定板，四個所述固定板均固定安裝在所述第一空腔的兩側內壁上；兩個固定桿，兩個所述固定桿分別固定安裝在相對應的兩個所述固定板上。本實用新型提供的市政工程道路排水結構具有使用方便、操作簡單、防止過濾網堵塞、對雜物進行收集的的優點。該新型存在如下缺點：

2、該專利需要在道路上開挖2個凹槽，在第一凹槽內，通過電機帶動過濾網不斷震動，一方面排水，一方面將堵塞物輸送到第二凹槽；第二凹槽內的收集槽對堵塞物再次過濾水分，在清理的時候?qū)⑵涮岢觥Ｈ缟纤觯搶＠Y(jié)構復雜，占用道路空間大，施工繁瑣，堵塞物的收集需要人工查看、人工掌控，不便于統籌管理。

技術實現思路

1、本新型提供了一種工程道路排水結構，目的是解決現有專利存在的如下問題：結構復雜，占用道路空間大，施工繁瑣，堵塞物的收集需要人工查看、人工掌控，不便于統籌管理。

2、為實現上述目的，本新型的技術方案是：

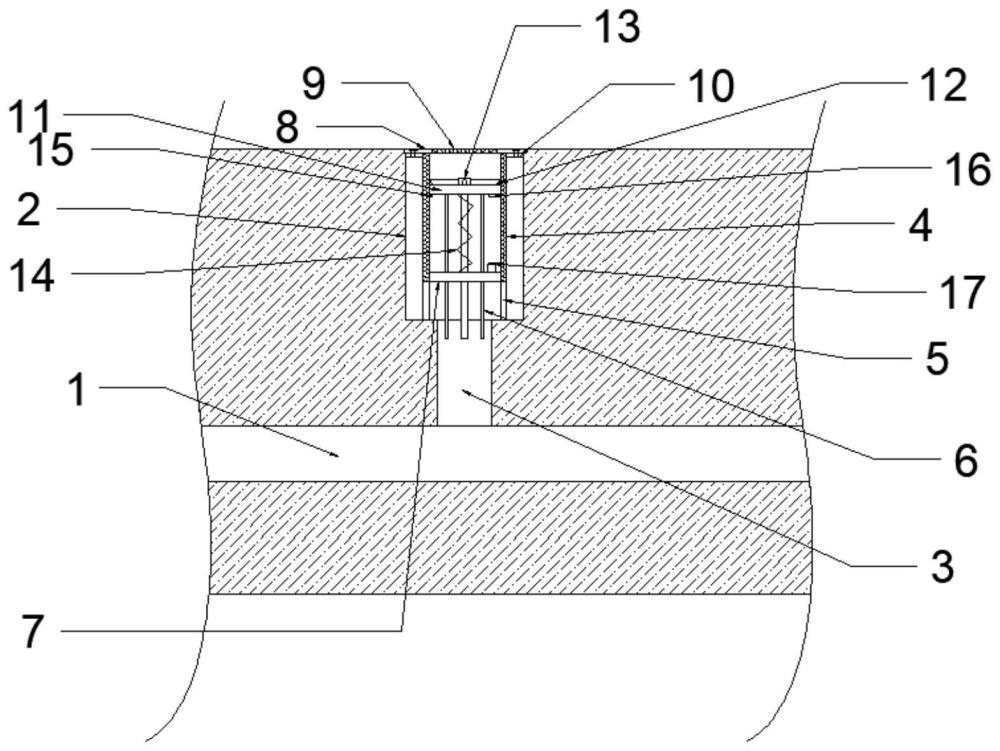

3、一種工程道路排水結構，包括預埋套管、過濾筒、承托盤、彈性導向機構、報警機構，所述的預埋套管沿縱向預埋在工程道路內，預埋套管的頂端設有頂蓋，頂蓋的中部設有篦子，預埋套管的底端通過連接管與地下排水管連接，在預埋套管內設有過濾筒，過濾筒內滑動配合有承托盤，所述的承托盤底端與過濾筒底端之間通過彈性導向機構連接，承托盤底端與過濾筒底端之間設有開關裝置，所述的開關裝置電連接有報警機構。

4、優選的，所述的頂蓋包括環形防水板以及一體成型于環形防水板內圈的篦子，所述的環形防水板下表面外緣與預埋套管頂端相抵并可拆卸固定連接。

5、優選的，所述的過濾筒由不銹鋼材料制成，過濾筒的筒壁上均勻分布有若干過濾孔。

6、優選的，所述的預埋套管底端設有封板，封板中部開設有通孔，所述的通孔下端口與連接管上端口焊接。

7、優選的，所述的過濾筒的底端設有多個支腳，相鄰的支腳之間構成排水通道，所述的支腳底端與封板上表面焊接，所述的過濾筒與預埋套管同軸設置。

8、優選的，所述的過濾筒頂端邊緣設有外法蘭，所述的外法蘭與環形防水板通過螺栓固定連接。

9、優選的，所述的承托盤水平設置于過濾筒內，承托盤的側表面與過濾筒內表面滑動配合，在承托盤的上端外緣設有環形凸棱，所述的環形凸棱截面為直角三角形，直角三角形的縱向直角邊與過濾筒內表面滑動配合。

10、優選的，所述的承托盤下端外緣設有環形毛刷，所述的環形毛刷與過濾筒的過濾孔配合使用。

11、優選的，所述的彈性導向機構包括設于過濾筒底端中部的第一導向桿以及環繞過濾筒軸線設于過濾筒底端的多個第二導向桿，所述的第一導向桿和第二導向桿分別貫穿封板并與封板滑動配合，位于封板上方的第一導向桿外套設有壓縮彈簧，所述的壓縮彈簧兩端分別與封板上表面及過濾筒底端連接。

12、優選的，所述的報警機構為設置于市政排水管理中心的報警器。

13、優選的，所述的開關裝置包括固定設于封板頂端的安裝座、安裝于安裝座頂端的行程開關以及固定設于承托盤底端的壓塊，所述的壓塊與行程開關配合使用。

14、本新型一種工程道路排水結構具有如下有益效果：

15、本新型結構簡單、占用道路空間小、承托盤上的雜物達到一定重量后會自動報警，方便于市政排水管理中心的統籌管理，有效節約了人工，提高了工作效率，降低了施工成本；同時，本新型使用過程中，隨著雜物重量的增加，承托盤會向下移動，從而使排水能力能夠隨著雜物的增加而得到補充，避免了收集雜物的過程中造成堵塞。

技術特征：

1.一種工程道路排水結構，其特征為：包括預埋套管、過濾筒、承托盤、彈性導向機構、報警機構，所述的預埋套管沿縱向預埋在工程道路內，預埋套管的頂端設有頂蓋，頂蓋的中部設有篦子，預埋套管的底端通過連接管與地下排水管連接，在預埋套管內設有過濾筒，過濾筒內滑動配合有承托盤，所述的承托盤底端與過濾筒底端之間通過彈性導向機構連接，承托盤底端與過濾筒底端之間設有開關裝置，所述的開關裝置電連接有報警機構。

2.如權利要求1所述的一種工程道路排水結構，其特征為：所述的頂蓋包括環形防水板以及一體成型于環形防水板內圈的篦子，所述的環形防水板下表面外緣與預埋套管頂端相抵并可拆卸固定連接。

3.如權利要求2所述的一種工程道路排水結構，其特征為：所述的過濾筒由不銹鋼材料制成，過濾筒的筒壁上均勻分布有若干過濾孔。

4.如權利要求3所述的一種工程道路排水結構，其特征為：所述的預埋套管底端設有封板，封板中部開設有通孔，所述的通孔下端口與連接管上端口焊接。

5.如權利要求4所述的一種工程道路排水結構，其特征為：所述的過濾筒的底端設有多個支腳，相鄰的支腳之間構成排水通道，所述的支腳底端與封板上表面焊接，所述的過濾筒與預埋套管同軸設置；所述的過濾筒頂端邊緣設有外法蘭，所述的外法蘭與環形防水板通過螺栓固定連接。

6.如權利要求5所述的一種工程道路排水結構，其特征為：所述的承托盤水平設置于過濾筒內，承托盤的側表面與過濾筒內表面滑動配合，在承托盤的上端外緣設有環形凸棱，所述的環形凸棱截面為直角三角形，直角三角形的縱向直角邊與過濾筒內表面滑動配合。

7.如權利要求6所述的一種工程道路排水結構，其特征為：所述的承托盤下端外緣設有環形毛刷，所述的環形毛刷與過濾筒的過濾孔配合使用。

8.如權利要求7所述的一種工程道路排水結構，其特征為：所述的彈性導向機構包括設于過濾筒底端中部的第一導向桿以及環繞過濾筒軸線設于過濾筒底端的多個第二導向桿，所述的第一導向桿和第二導向桿分別貫穿封板并與封板滑動配合，位于封板上方的第一導向桿外套設有壓縮彈簧，所述的壓縮彈簧兩端分別與封板上表面及過濾筒底端連接。

9.如權利要求8所述的一種工程道路排水結構，其特征為：所述的報警機構為設置于市政排水管理中心的報警器。

10.如權利要求9所述的一種工程道路排水結構，其特征為：所述的開關裝置包括固定設于封板頂端的安裝座、安裝于安裝座頂端的行程開關以及固定設于承托盤底端的壓塊，所述的壓塊與行程開關配合使用。

技術總結
一種工程道路排水結構，涉及市政工程技術領域，包括預埋套管、過濾筒、承托盤、彈性導向機構、報警機構，所述的預埋套管沿縱向預埋在工程道路內，預埋套管的頂端設有頂蓋，頂蓋的中部設有篦子，預埋套管的底端通過連接管與地下排水管連接，在預埋套管內設有過濾筒，過濾筒內滑動配合有承托盤，所述的承托盤底端與過濾筒底端之間通過彈性導向機構連接，承托盤底端與過濾筒底端之間設有開關裝置，所述的開關裝置電連接有報警機構。本新型結構簡單、占用道路空間小、承托盤上的雜物達到一定重量后會自動報警，方便于市政排水管理中心的統籌管理，有效節約了人工，提高了工作效率，降低了施工成本。

技術研發人員：薛寶川,劉玉青,于超,姜鶴,宋宏偉
受保護的技術使用者：山東興華建設集團有限公司
技術研發日：20240411
技術公布日：2025/4/28
