本技術所屬領域為一種食品篩選自動化設備。

背景技術：

1、當前市場上的炸制商品，如小酥肉、丸子等油炸食品，在進入商店銷售時，均進行精細化的包裝，目前大多是將炸制好的食品進行人工篩選，將外觀尺寸、色澤不合乎要求規格的產品剔除篩選再進行包裝，篩選過程大多為人工操作。這種操作方式有以下缺點：1、增加了人工與食品的接觸機會，使得食品被污染的機會增加；2、勞動效率低、成本高；3、靠人為主觀意識分揀，產品質量不容易統一標準。為此，我們根據市場的需求研發了一種食品篩選自動化設備，以滿足市場需求。

技術實現思路

1、為了克服上述缺陷，本實用新型提出一種食品篩選自動化設備,利用圖像傳感器和和氣動剔除機構組成的自動篩選設備。它能夠將幾何尺寸不符合設定規格和色澤不符合規定要求的產品自動剔除，保留尺寸合格和色澤合格的產品進行下一工序。

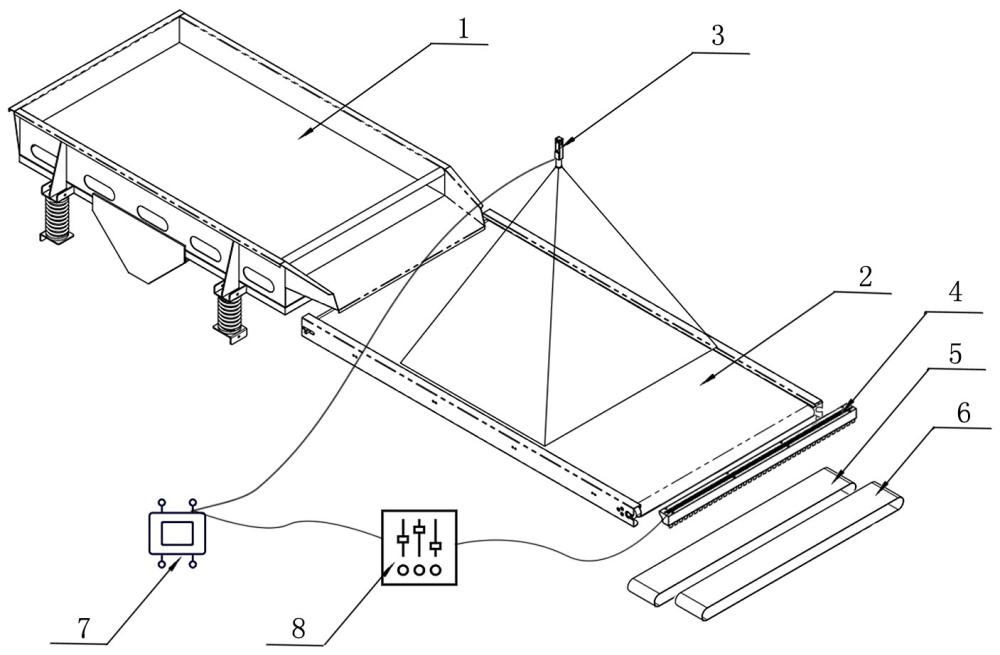

2、本實用新型解決其技術問題所采用的技術方案是，一種食品篩選自動化設備,其特征在于，結構包括振動篩、傳送帶、圖像傳感器、高壓氣體噴嘴、剔除產品收集線、合格產品收集線、圖像處理器、中央控制器；所述振動篩與傳送帶相鄰，將產品均勻輸送到傳送帶；所述傳送帶的上方設置有圖像傳感器；所述圖像傳感器連接圖像處理器；所述圖像處理器連接中央控制器；所述中央控制器連接高壓氣體噴嘴；所述高壓氣體噴嘴設置于傳送帶末端上方；所述傳送帶的末端設置有剔除產品收集線和合格產品收集線。

技術特征：

1.一種食品篩選自動化設備,其特征在于，結構包括振動篩、傳送帶、圖像傳感器、高壓氣體噴嘴、剔除產品收集線、合格產品收集線、圖像處理器、中央控制器；所述振動篩與傳送帶相鄰，將產品均勻輸送到傳送帶；所述傳送帶的上方設置有圖像傳感器；所述圖像傳感器連接圖像處理器；所述圖像處理器連接中央控制器；所述中央控制器連接高壓氣體噴嘴；所述高壓氣體噴嘴設置于傳送帶末端上方；所述傳送帶的末端設置有剔除產品收集線和合格產品收集線。

技術總結
一種食品篩選自動化設備,當上道工序中炸制好的半成品輸送到振動篩上時，在振動篩振動的作用下，將半成品均勻的散落到傳送帶上，傳送帶以勻速帶動半成品向合格產品收集線的方向前行，當運行到圖像傳感器的下方時，圖像傳感器將半成品的圖像信息采集后傳送給圖像處理器進行幾何尺寸和色澤的分析處理，當與設定值域不符時，圖像處理器將信息傳送給中央處理器，中央處理器發出指令打開高壓氣體噴嘴，在高壓氣體噴嘴噴出的氣體作用下，使得不符合要求的半成品改變其原有的運行軌跡，提前落入剔除產品收集線，合格的產品運行到傳送帶的末端便以拋物線的軌跡落入合格產品收集線內，轉運至下一工序。這樣，食品分揀設備完成了半成品的分揀工作。

技術研發人員：蔡純玉,于洋,王成田
受保護的技術使用者：臨沂連科智能制造股份有限公司
技術研發日：20240411
技術公布日：2025/4/28
