本技術涉及預制管樁施工，特別涉及預制管樁截面承載力增強結構。

背景技術：

1、預應力混凝土管樁是建筑、橋梁等大型結構物常用的樁基形式，采用工業化生產方式，具備質量可靠、施工快速、經濟性高等優勢。

2、然而，管樁壁厚較薄和箍筋鋼絲直徑較小等因素，管樁截面抗彎和抗剪承載力一般相較同等外徑的鉆孔灌注樁較小，這限制了管樁的應用范圍。

3、因此，如何使預制管樁的施工速度加快，并且提高預應力混凝土管樁的截面承載性能成為本領域技術人員亟需解決的技術問題。

技術實現思路

1、有鑒于現有技術的上述缺陷，本實用新型提供預制管樁截面承載力增強結構，實現的目的是使預制管樁的施工速度加快，并且提高預應力混凝土管樁的截面承載性能。

2、為實現上述目的，本實用新型公開了預制管樁截面承載力增強結構，包括由若干預制管節組成的預應力混凝土管樁，最上節的所述預制管節內設有內置鋼構件；

3、所述內置鋼構件通過注入最上節的所述預制管節內的混凝土固結，包括腹板、封底板和若干葉片；

4、所述腹板為橫截面呈十字形的條狀結構，十字的交叉點沿長度方向所成直線與所述預制管節同軸設置；

5、所述腹板朝下的一端設有圓形的所述封底板；

6、所述腹板每一側邊均沿長度方向設有若干所述葉片；

7、每一所述葉片均為與所述預制管節相應位置的內壁匹配的弧形。

8、優選的，所述封底板的外徑與所述預制管節呈間隙配合。

9、優選的，每一所述葉片均設有多個開口。

10、優選的，所述腹板、所述封底板和所有所述葉片已焊接方式固定呈一體。

11、優選的，所述混凝土具有微膨脹特性。

12、本實用新型的有益效果：

13、本實用新型的應用不但能夠使預制管樁的施工速度更快，而且還能顯著提高預應力混凝土管樁的截面承載性能。

14、以下將結合附圖對本實用新型的構思、具體結構及產生的技術效果作進一步說明，以充分地了解本實用新型的目的、特征和效果。

技術特征：

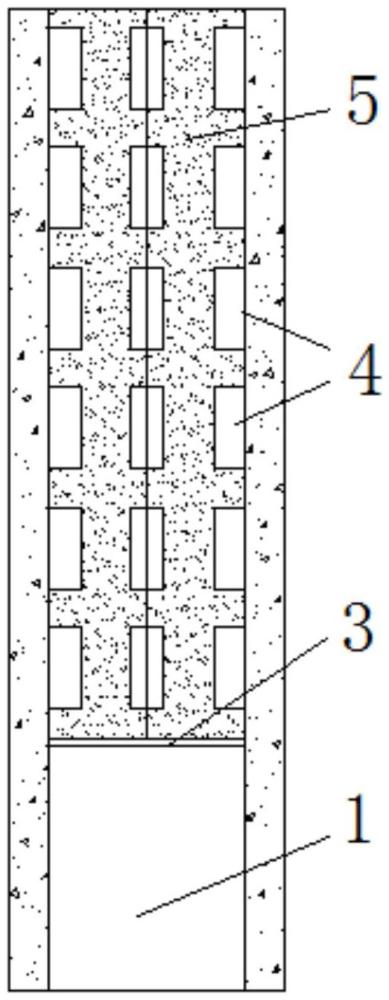

1.預制管樁截面承載力增強結構，包括由若干預制管節(1)組成的預應力混凝土管樁；其特征在于，最上節的所述預制管節(1)內設有內置鋼構件；

2.根據權利要求1所述的預制管樁截面承載力增強結構，其特征在于，所述封底板(3)的外徑與所述預制管節(1)呈間隙配合。

3.根據權利要求1所述的預制管樁截面承載力增強結構，其特征在于，每一所述葉片(4)均設有多個開口。

4.根據權利要求1所述的預制管樁截面承載力增強結構，其特征在于，所述腹板(2)、所述封底板(3)和所有所述葉片(4)已焊接方式固定呈一體。

5.根據權利要求1所述的預制管樁截面承載力增強結構，其特征在于，所述混凝土具有微膨脹特性。

技術總結
本技術公開了預制管樁截面承載力增強結構，包括由若干預制管節組成的預應力混凝土管樁，最上節的預制管節內設有內置鋼構件；內置鋼構件通過注入混凝土固結，包括腹板、封底板和若干葉片；腹板為橫截面呈十字形的條狀結構，朝下的一端設有圓形的封底板，每一側邊均沿長度方向設有若干葉片；每一葉片均為與預制管節相應位置的內壁匹配的弧形。施工時，將腹板、封底板和所有葉片組合成內置鋼構件，并植入到最上節的預制管節內，然后通過注漿管在預應力混凝土管樁由底向上注漿，至頂部冒漿為止。本技術的應用不但能夠使預制管樁的施工速度更快，而且還能顯著提高預應力混凝土管樁的截面承載性能。

技術研發人員：周曉宇,閆興非,周良,李雪峰,張濤
受保護的技術使用者：上海市城市建設設計研究總院（集團）有限公司
技術研發日：20240910
技術公布日：2025/4/28
