本技術屬于消防器材，具體涉及一種消防水箱。

背景技術：

1、消防水箱根據用途的不同分：消防水箱又分為循環消防水箱和非循環消防水箱兩類。

2、循環消防水箱平時與城市自來水管網保持連接，水箱中的水處于循環流動狀態，當地震發生時，能與自來水管網自動切斷，以水箱里始終充滿清潔的水源。非循環水箱與自來水管網沒有連接，里面的水不能飲用。它的作用主要是在消火栓無法使用時，為消防隊提供滅火水源。

3、消防水箱在長時間的使用過程中，其內壁上會滋生水垢和藻類，嚴重時會造成消防水箱堵塞，影響滅火效率。

技術實現思路

1、有鑒于此，本實用新型提供了一種消防水箱，以解決現有消防水箱在長時間的使用過程中，其內壁上會滋生水垢和藻類，嚴重時會造成消防水箱堵塞，影響滅火效率的問題。

2、本實用新型采用的技術方案如下：

3、一種消防水箱，包括箱體，所述箱體內設有框架，所述框架的每個側壁上都設有側壁刮板，所述側壁刮板通過彈簧與框架的側壁彈性連接，且每個所述側壁刮板與箱體的內壁接觸；還包括驅動裝置，所述驅動裝置包括豎直設在箱體內的導向柱和螺桿，所述框架滑動套設在導向柱上，所述框架與螺桿螺紋連接，所述螺桿與箱體轉動連接。

4、該技術方案中，需要說明的是，箱體為長方體結構，采用鋼板制成，框架的結構與箱體的結構匹配，框體的四個側壁上分別設有側壁刮板，側壁刮板通過彈簧的彈力抵接在箱體的內壁上，導向柱具體為三個，三個導向柱分布在框架的三個拐角處，導向柱用以防止框架隨螺桿的轉動而轉動，而螺桿位于另一拐角處，螺桿能夠通過自身的旋轉帶動框架上下移動；當需要對箱體的內壁進行清潔時，旋轉螺桿，螺桿旋轉后，帶動與其螺紋連接的框架在豎直方向上移動，框架移動帶動側壁刮板移動，進而將箱體內壁上的水垢或者藻類刮除；綜上所述，本方案中，通過設置的螺桿和側壁刮板能對箱體內壁上的水垢和藻類進行刮除，防止水箱堵塞，另外，通過設置的彈簧能夠使得側壁刮板抵緊在箱體的內壁上，提高側壁刮板的清潔效率。

5、優選的，所述框架的每個側壁上都設有安裝柱，所述側壁刮板滑動套設在安裝柱上，所述彈簧的一端與側壁刮板連接，另一端與框架連接。

6、該技術方案中，需要說明的是，安裝柱用以對彈簧和側壁刮板進行導向和限位，使得側壁刮板只能沿安裝柱的軸向抵緊箱體的內壁。

7、優選的，所述螺桿通過設在箱體頂部的電機進行驅動。

8、該技術方案中，需要說明的是，電機的輸出端與螺桿的端部連接，通過電機驅動螺桿轉動，減輕了工組人員的工作強度。

9、優選的，所述框架的內部兩側都設有滑槽，每個所述滑槽內都滑動連接有滑輪，兩個所述滑輪之間通過端部刮板連接。所述端部刮板與滑輪轉動連接；所述滑輪為電動滑輪。

10、該技術方案中，需要說明的是，在箱體的外壁上可設置操控按鈕，操控按鈕控制電動滑輪的啟動和關閉；端部刮板用于對箱體內部的上下兩端的內壁進行清潔，具體清潔時，將框架移動到箱體的最底端處，此時端部刮板與箱體的底壁接觸，啟動電動滑輪，電動滑輪帶動端部刮板移動，端部刮板將箱體底部的水垢或藻類刮除，同理，當需要對箱體頂部進行清潔時，將端部刮板與箱體頂部接觸后，啟動電動滑輪即可。

11、優選的，所述箱體的內腔底部設有排水口。

12、該技術方案中，需要說明的是，排水口處設有閥門，閥門用以開閉排水口，當對箱體清潔完成后，可通過排水口將污垢排出。

13、優選的，所述箱體的頂部設有開口，所述開口處設有開關閥。

14、優選的，所述箱體的側壁上設有爬梯。

15、該技術方案中，需要說明的是，工作人員可通過爬梯攀爬至箱體的頂部，以從箱體頂部的開口進入箱體內。

16、優選的，所述箱體的底部設有墊塊。

17、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

18、1.本實用新型中，通過設置的螺桿和側壁刮板能對箱體內壁上的水垢和藻類進行刮除，防止水箱堵塞，另外，通過設置的彈簧能夠使得側壁刮板抵緊在箱體的內壁上，提高側壁刮板的清潔效率。

19、2.本實用新型中，端部刮板用于對箱體內部的上下兩端的內壁進行清潔，具體清潔時，將框架移動到箱體的最底端處，此時端部刮板與箱體的底壁接觸，啟動電動滑輪，電動滑輪帶動端部刮板移動，端部刮板將箱體底部的水垢或藻類刮除，同理，當需要對箱體頂部進行清潔時，將端部刮板與箱體頂部接觸后，啟動電動滑輪即可。

技術特征：

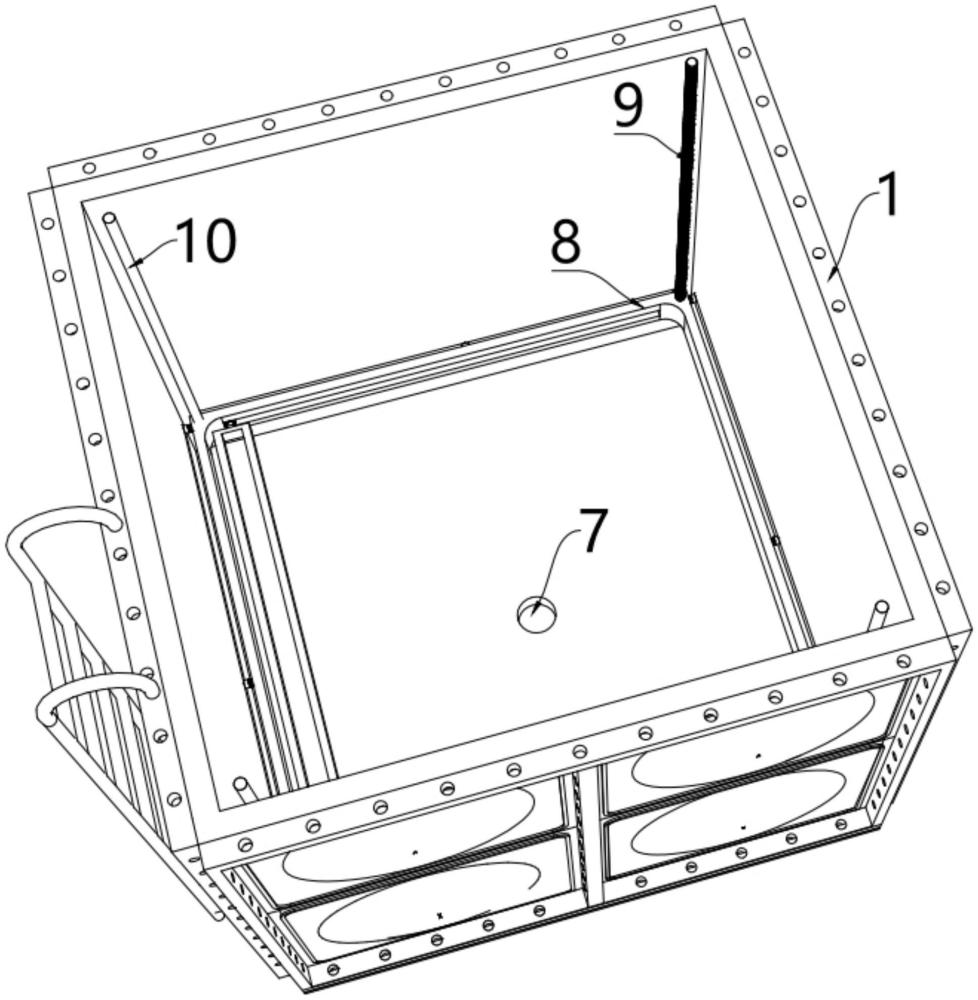

1.一種消防水箱，其特征在于，包括箱體(1)，所述箱體(1)內設有框架(8)，所述框架(8)的每個側壁上都設有側壁刮板(11)，所述側壁刮板(11)通過彈簧(15)與框架(8)的側壁彈性連接，且每個所述側壁刮板(11)與箱體(1)的內壁接觸；

2.根據權利要求1所述的一種消防水箱，其特征在于，所述框架(8)的每個側壁上都設有安裝柱(14)，所述側壁刮板(11)滑動套設在安裝柱(14)上，所述彈簧(15)的一端與側壁刮板(11)連接，另一端與框架(8)連接。

3.根據權利要求1所述的一種消防水箱，其特征在于，所述螺桿(9)通過設在箱體(1)頂部的電機(3)進行驅動。

4.根據權利要求1所述的一種消防水箱，其特征在于，所述框架(8)的內部兩側都設有滑槽(13)，每個所述滑槽(13)內都滑動連接有滑輪(17)，兩個所述滑輪(17)之間通過端部刮板(12)連接，所述端部刮板(12)與滑輪(17)轉動連接。

5.根據權利要求4所述的一種消防水箱，其特征在于，所述滑輪(17)為電動滑輪(17)。

6.根據權利要求1所述的一種消防水箱，其特征在于，所述箱體(1)的內腔底部設有排水口(7)。

7.根據權利要求1所述的一種消防水箱，其特征在于，所述箱體(1)的頂部設有開口(6)，所述開口(6)處設有開關閥(5)。

8.根據權利要求1所述的一種消防水箱，其特征在于，所述箱體(1)的側壁上設有爬梯(2)。

9.根據權利要求1所述的一種消防水箱，其特征在于，所述箱體(1)的底部設有墊塊(4)。

技術總結
本技術提出一種消防水箱，屬于消防器材技術領域，以解決現有消防水箱在長時間的使用過程中，其內壁上會滋生水垢和藻類，嚴重時會造成消防水箱堵塞，影響滅火效率的問題；包括箱體，箱體內設有框架，框架的每個側壁上都設有側壁刮板，側壁刮板通過彈簧與框架的側壁彈性連接，且每個所述側壁刮板與箱體的內壁接觸；還包括驅動裝置，所述驅動裝置包括豎直設在箱體內的導向柱和螺桿，框架滑動套設在導向柱上，所述框架與螺桿螺紋連接，所述螺桿與箱體轉動連接。本技術中，通過設置的螺桿和側壁刮板能對箱體內壁上的水垢和藻類進行刮除，防止水箱堵塞，另外，通過設置的彈簧能夠使得側壁刮板抵緊在箱體的內壁上，提高側壁刮板的清潔效率。

技術研發人員：陳澤彥
受保護的技術使用者：炳森宏業集團有限公司
技術研發日：20240729
技術公布日：2025/4/28
