本技術涉及防盜井蓋，具體為一種便于檢修的井蓋檢測裝置。

背景技術：

1、并蓋，用于遮蓋道路或家中深井,防止人或者物體墜落。下水井蓋大多是鑄鐵的一般采用圓形。可用于綠化帶、人行道、機動車道、碼頭、小巷等。由于鋼鐵的價值,經濟利益的驅動,給不法盜竊分子留下"賊偷方便"之機。雖然各級行政主管機關配合公安加大打擊力度,由于涉及范圍太廣,露天擺放,監控難度較大,有人乘機重操舊業,給行人、車輛留下不安全隱患，為了防止井蓋被盜取，就出現了許多井蓋檢測報警裝置。

2、目前市場上的一些井蓋檢測報警裝置：例如，授權公告號為cn220691486u的實用新型專利公開了一種井蓋檢測用報警裝置，該裝置通過在井蓋蓋體上加裝蓄電機構，蓄電機構中的光伏板配合充電控制器和蓄電池，在晴朗天氣時，可將太陽能轉換為電能儲存在蓄電池中對觸發報警機構的元件進行供電，相比傳統的換電方式可有效減少道路資源占用次數，降低對道路交通造成影響，而觸發報警機構可在井蓋脫離基座時發出報警信號，引起周圍行人留意，降低失竊風險，但由于該裝置缺少能夠進行快速拆裝的機構，不便于打開蓋體對內部元件電連接線進行檢修，有待改進。

3、所以我們提出了一種便于檢修的井蓋檢測裝置，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于解決目前的一些井蓋檢測報警裝置，由于裝置缺少能夠進行快速拆裝的機構，不便于打開蓋體對內部元件電連接線進行檢修，有待改進的問題。

2、為實現上述目的，本實用新型采用如下技術方案：一種便于檢修的井蓋檢測裝置，包括基座和蓋體，所述蓋體上開設有安裝槽，所述安裝槽內設置有光伏板，且所述安裝槽內靠近頂部的位置設置有格柵，所述蓋體內設置有蓄電池、充電控制器、逆變器、主控板、定位器、報警器，所述蓋體包括上蓋體和下封蓋，所述上蓋體下表面開設有安裝腔，所述下封蓋上表面的中心位置開設有設備腔，且所述下封蓋上表面的邊緣位置開設有扣合槽，所述下封蓋內環繞著開設有多個均勻分布的彈簧腔，所述彈簧腔內設置有擋板，所述擋板與彈簧腔內端面之間設置有限位板和壓縮彈簧，所述限位板的側面連接有固定卡塊，且所述限位板的另一側面連接有牽拉線，所述下封蓋下表面開設有環形滑槽，所述環形滑槽內轉動連接有轉動環，所述牽拉線的一端與轉動環相連接，所述安裝腔內壁上開設有多個與固定卡塊滑動連接的固定卡槽。

3、進一步地，所述扣合槽內底壁上設置有密封橡膠墊圈。

4、進一步地，所述環形滑槽內壁上環繞著設置有多個均勻分布的滾珠，所述轉動環的內環面和外環面上均開設有與滾珠相適配的滾珠槽，且所述轉動環表面上開設有多個推動槽。

5、進一步地，所述固定卡塊上表面設置為圓弧形結構。

6、進一步地，所述扣合槽內底壁上設置有多個定位柱，所述上蓋體下表面靠近邊緣的位置開設有多個定位孔，所述定位孔與定位柱相適配。

7、進一步地，所述格柵上設置有防塵板，所述防塵板采用高強度透明材料制成。

8、本實用新型的有益效果：通過在蓋體的下封蓋內開設有多個彈簧腔，在彈簧腔內設置有擋板、限位板和壓縮彈簧，在限位板的側面連接有固定卡塊，且在限位板的另一側面連接有牽拉線，以及在下封蓋下表面的環形滑槽內設置有與牽拉線相連接的轉動環，在安裝腔內壁上開設有多個與固定卡塊滑動連接的固定卡槽，在進行檢修時，只需推動轉動環轉動，通過牽拉線拉動固定卡塊移動，解除固定，便可打開下封蓋進行檢修，簡單方便。

技術特征：

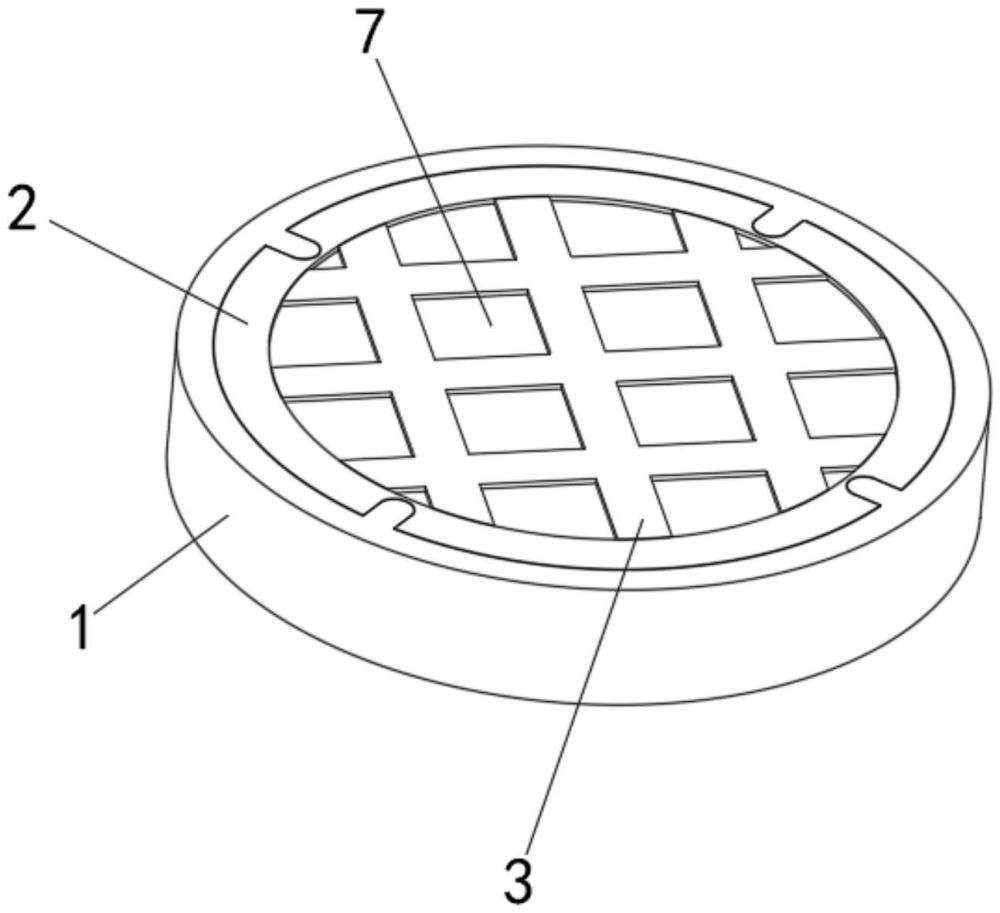

1.一種便于檢修的井蓋檢測裝置，包括基座(1)和蓋體(2)，所述蓋體(2)上開設有安裝槽，所述安裝槽內設置有光伏板，且所述安裝槽內靠近頂部的位置設置有格柵(3)，所述蓋體(2)內設置有蓄電池、充電控制器、逆變器、主控板、定位器、報警器，其特征在于：所述蓋體(2)包括上蓋體(21)和下封蓋(22)，所述上蓋體(21)下表面開設有安裝腔，所述下封蓋(22)上表面的中心位置開設有設備腔(221)，且所述下封蓋(22)上表面的邊緣位置開設有扣合槽，所述下封蓋(22)內環繞著開設有多個均勻分布的彈簧腔(222)，所述彈簧腔(222)內設置有擋板(23)，所述擋板(23)與彈簧腔(222)內端面之間設置有限位板(24)和壓縮彈簧(25)，所述限位板(24)的側面連接有固定卡塊(26)，且所述限位板(24)的另一側面連接有牽拉線(27)，所述下封蓋(22)下表面開設有環形滑槽，所述環形滑槽內轉動連接有轉動環(28)，所述牽拉線(27)的一端與轉動環(28)相連接，所述安裝腔內壁上開設有多個與固定卡塊(26)滑動連接的固定卡槽。

2.根據權利要求1所述的一種便于檢修的井蓋檢測裝置，其特征在于：所述扣合槽內底壁上設置有密封橡膠墊圈(4)。

3.根據權利要求1所述的一種便于檢修的井蓋檢測裝置，其特征在于：所述環形滑槽內壁上環繞著設置有多個均勻分布的滾珠(5)，所述轉動環(28)的內環面和外環面上均開設有與滾珠(5)相適配的滾珠槽，且所述轉動環(28)表面上開設有多個推動槽(281)。

4.根據權利要求1所述的一種便于檢修的井蓋檢測裝置，其特征在于：所述固定卡塊(26)上表面設置為圓弧形結構。

5.根據權利要求1所述的一種便于檢修的井蓋檢測裝置，其特征在于：所述扣合槽內底壁上設置有多個定位柱(6)，所述上蓋體(21)下表面靠近邊緣的位置開設有多個定位孔，所述定位孔與定位柱(6)相適配。

6.根據權利要求1所述的一種便于檢修的井蓋檢測裝置，其特征在于：所述格柵(3)上設置有防塵板(7)，所述防塵板(7)采用高強度透明材料制成。

技術總結
本技術涉及便于檢修的井蓋檢測裝置技術領域，且公開了一種便于檢修的井蓋檢測裝置，包括基座和蓋體，該便于檢修的井蓋檢測裝置，通過在蓋體的下封蓋內開設有多個彈簧腔，在彈簧腔內設置有擋板、限位板和壓縮彈簧，在限位板的側面連接有固定卡塊，且在限位板的另一側面連接有牽拉線，以及在下封蓋下表面的環形滑槽內設置有與牽拉線相連接的轉動環，在安裝腔內壁上開設有多個與固定卡塊滑動連接的固定卡槽，在進行檢修時，只需推動轉動環轉動，通過牽拉線拉動固定卡塊移動，解除固定，便可打開下封蓋進行檢修，簡單方便。

技術研發人員：郭艷,尚姣,張軍勇,李群峰,劉言東
受保護的技術使用者：鄭州邦浩電子科技有限公司
技術研發日：20240416
技術公布日：2025/4/24
