本技術涉及一種雨水收集器，具體為一種雨水收集器的新型結構。

背景技術：

1、中國專利cn?220538759u公開了一種雨水收集器的改進結構，并具體公開了以下結構，包括相互對接的兩雨水收集模塊，每個雨水收集模塊包括一底座，底座上一體成型設置有收集筒，并為了解決預埋后泥土的側邊擠壓問題，所述雨水收集器的側邊上設有支撐側板。在此，以上結構中設置的支撐側板僅通過上下兩端與雨水收集模塊的底座固連，相鄰支撐側板之間并沒有設置相應的連接結構，這導致各支撐側板僅能各自承受側壓力的擠壓，而無法形成整體的側支撐力，這在一定程度上影響了雨水收集器的使用壽命。

技術實現思路

1、針對上述問題，本實用新型設計了一種雨水收集器的新型結構，其對角部位的兩側支撐板之間設置有卡合連接結構，從而能有效提升雨水收集器對角部位的支撐強度，提升雨水收集器的使用壽命。

2、為實現上述目的，本實用新型采用以下技術方案：

3、一種雨水收集器的新型結構，包括兩相互對接的雨水收集模塊和若干支撐側板，每個雨水收集模塊均包括一底座，底座上一體成型設置有收集筒；所述支撐側板設置在兩雨水收集模塊的底座之間，其特征在于：所述雨水收集器在每個對角部位的兩個支撐側板之間設有卡合連接結構，該卡合連接結構包括設置在一個支撐側板側邊上的至少一個卡合槽和設置在另一個支撐側板側邊上的至少一個卡合凸起，所述卡合凸起可一一配合卡入到對應的卡合槽中。

4、更具體的，上述雨水收集模塊和支撐側板的材質為塑料。

5、更具體的，上述支撐側板的一側邊設置著所述卡合槽，另一側邊設置著所述卡合凸起。

6、本實用新型通過卡合連接結構，使得雨水收集模塊每個對角上的兩支撐側板構成組合連接結構，其能有效提升雨水收集模塊的側支撐強度，進而能在一定程度上提升雨水收集器的使用壽命。

技術特征：

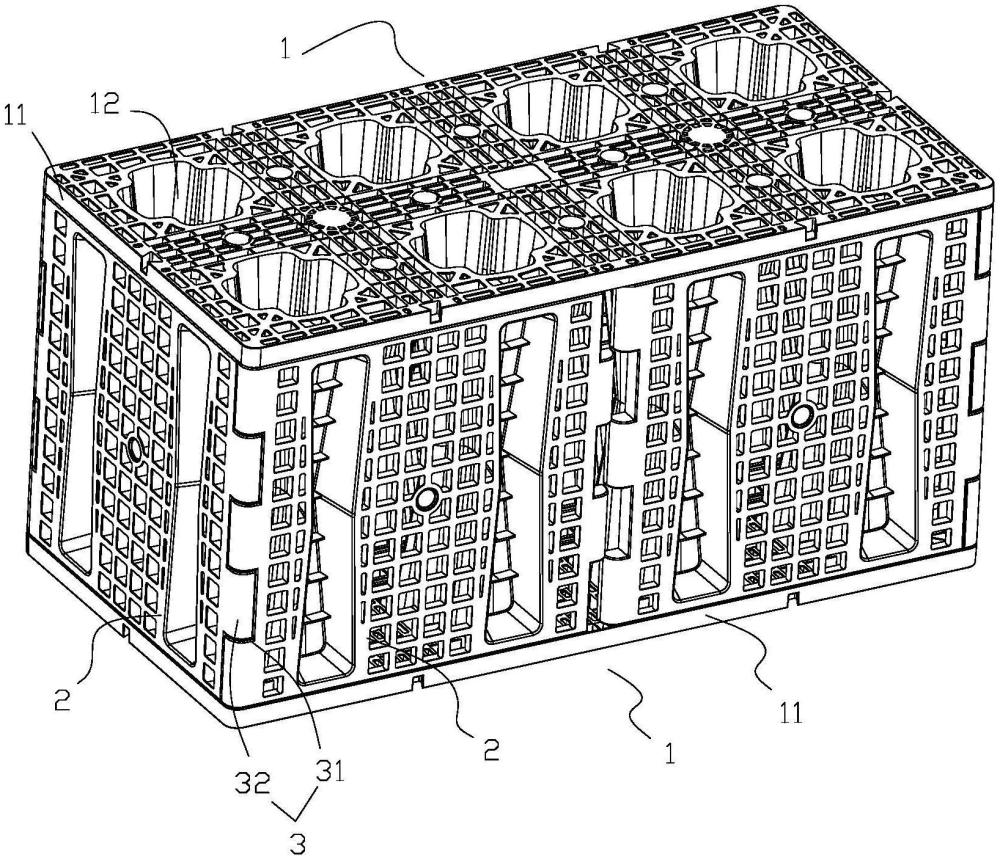

1.一種雨水收集器的新型結構，包括兩相互對接的雨水收集模塊（1）和若干支撐側板（2），每個雨水收集模塊（1）均包括一底座（11），底座（11）上一體成型設置有收集筒（12）；所述支撐側板（2）設置在兩雨水收集模塊（1）的底座（11）之間，其特征在于：所述雨水收集器在每個對角部位的兩個支撐側板（2）之間設有卡合連接結構（3），該卡合連接結構（3）包括設置在一個支撐側板（2）側邊上的至少一個卡合槽（31）和設置在另一個支撐側板（2）側邊上的至少一個卡合凸起（32），所述卡合凸起（32）可一一配合卡入到對應的卡合槽（31）中。

2.如權利要求1所述的一種雨水收集器的新型結構，其特征在于：所述雨水收集模塊（1）和支撐側板（2）的材質為塑料。

3.如權利要求1或2所述的一種雨水收集器的新型結構，其特征在于：所述支撐側板（2）的一側邊設置著所述卡合槽（31），另一側邊上設置著所述卡合凸起（32）。

技術總結
本技術公開了一種雨水收集器的新型結構，包括兩相互對接的雨水收集模塊和若干支撐側板，每個雨水收集模塊均包括一底座，底座上一體成型設置有收集筒；所述支撐側板設置在兩雨水收集模塊的底座之間，所述雨水收集器在每個對角部位的兩個支撐側板之間設有卡合連接結構，該卡合連接結構包括設置在一個支撐側板側邊上的至少一個卡合槽和設置在另一個支撐側板側邊上的至少一個卡合凸起，所述卡合凸起可一一配合卡入到對應的卡合槽中。本技術設計的一種雨水收集器的新型結構，其對角部位的兩側支撐板之間設置有卡合連接結構，從而能有效提升雨水收集器對角部位的支撐強度，提升雨水收集器的使用壽命。
