本技術涉及水利施工領域,尤其涉及一種可拆裝式施工圍堰。
背景技術:
1、圍堰是指在水利工程建設中,為建造永久性水利設施,修建的臨時性圍護結構,其作用是防止水和土進入建筑物的修建位置,以便在圍堰內排水,開挖基坑,修筑建筑物,一般主要用于水工建筑中,除作為正式建筑物的一部分外,圍堰一般在用完后拆除。
2、經檢索,中國專利公告號:cn212477781u公開了一種可拆裝式水利施工圍堰,包括第一固定板和第二固定板,所述第一固定板的側面固定連接有固定條,所述固定條的上表面螺紋連接有螺紋環,所述固定條的一端插接有第一l型桿,所述固定條的另一端插接有第二l型桿,所述第一l型桿的底端固定連接有底板,所述底板的上表面插接有螺紋鉆桿,所述螺紋鉆桿的頂端設置有把手。該專利拆卸和安裝都較為便捷,該設備同時可以進行多個連接支撐,使用較為方便,但是多個固定板相互連接時,由于每兩個固定板之間通過卡接條和凹槽相互連接,難以根據施工現場的需求靈活地變更兩組固定板之間安裝的夾角,適應性較差,為此提出一種可拆裝式施工圍堰來解決上述問題。
技術實現思路
1、為了彌補以上不足,本實用新型提供了一種可拆裝式施工圍堰,旨在改善了現有技術中“難以根據施工現場的需求靈活地變更兩組固定板之間安裝的夾角,適應性較差”的問題。
2、為了實現上述目的,本實用新型采用了如下技術方案:可拆裝式施工圍堰,包括圍板,所述圍板的右側固定連接有安裝柱,所述安裝柱的頂部開設有連接孔一,所述圍板的左側固定連接有安裝環,所述安裝柱適配安裝在安裝環的內壁上,所述圍板的頂部設置有連接機構,所述連接機構包括圓盤和銷軸一,所述圓盤的頂部設置有定位機構,所述圓盤的左側固定連接有連接塊,所述連接塊的左側固定連接有插桿,所述圍板的頂部右側開設有插槽,所述插桿插接在插槽的內壁上,所述銷軸一的右側固定連接有橫板,所述橫板的右側固定連接有銷軸二,所述圓盤的圓心處開設有通孔一,所述銷軸一貫穿通孔一且插接在連接孔一的內壁上,所述圍板的頂部左側開設有連接孔二,所述銷軸二插接在連接孔二的內壁上,所述圍板的底部設置有支撐機構。
3、作為上述技術方案的進一步描述:
4、所述定位機構包括緊固螺栓,所述橫板的頂部開設有通孔二,所述安裝環的頂部開設有螺紋槽,所述緊固螺栓穿過通孔二且螺紋安裝在螺紋槽的內部。
5、作為上述技術方案的進一步描述:
6、所述定位機構還包括定位孔,所述定位孔的數量設置為多個,多個所述定位孔呈環形等角度間隔設置在圓盤的表面。
7、作為上述技術方案的進一步描述:
8、所述緊固螺栓穿過定位孔的內壁上,所述圓盤設置在橫板和圍板之間。
9、作為上述技術方案的進一步描述:
10、所述支撐機構包括底板,所述底板固定安裝在圍板的底部,所述底板的底部固定連接有定位錐。
11、作為上述技術方案的進一步描述:
12、所述支撐機構還包括移動板,所述底板的內部開設有滑槽,所述移動板滑動安裝在滑槽的內壁上。
13、作為上述技術方案的進一步描述:
14、所述支撐機構還包括支撐板,所述支撐板鉸接在移動板的內壁上,所述支撐板的頂部固定連接有把手。
15、作為上述技術方案的進一步描述:
16、所述支撐板的頂部固定連接有限位板,所述圍板的正面開設有限位槽,所述限位板遠離支撐板的一端和限位槽的內壁接觸。
17、本實用新型具有如下有益效果:
18、1、本實用新型中,通過設置連接機構,將固定柱安裝在安裝環的內壁上,并且通過將緊固螺栓安裝在不同位置的定位孔內,可以靈活地變更兩組圍板之間的夾角,提高了施工圍堰安裝的靈活性和適應性。
19、2、本實用新型中,通過設置支撐機構,通過把手拉動移動板向前移動,并轉動支撐板,使得支撐板遠離移動板的一端卡入限位槽的內壁上,對圍板進行支撐,進一步提高圍板安裝的穩定性,保證施工圍堰的安裝牢固程度。

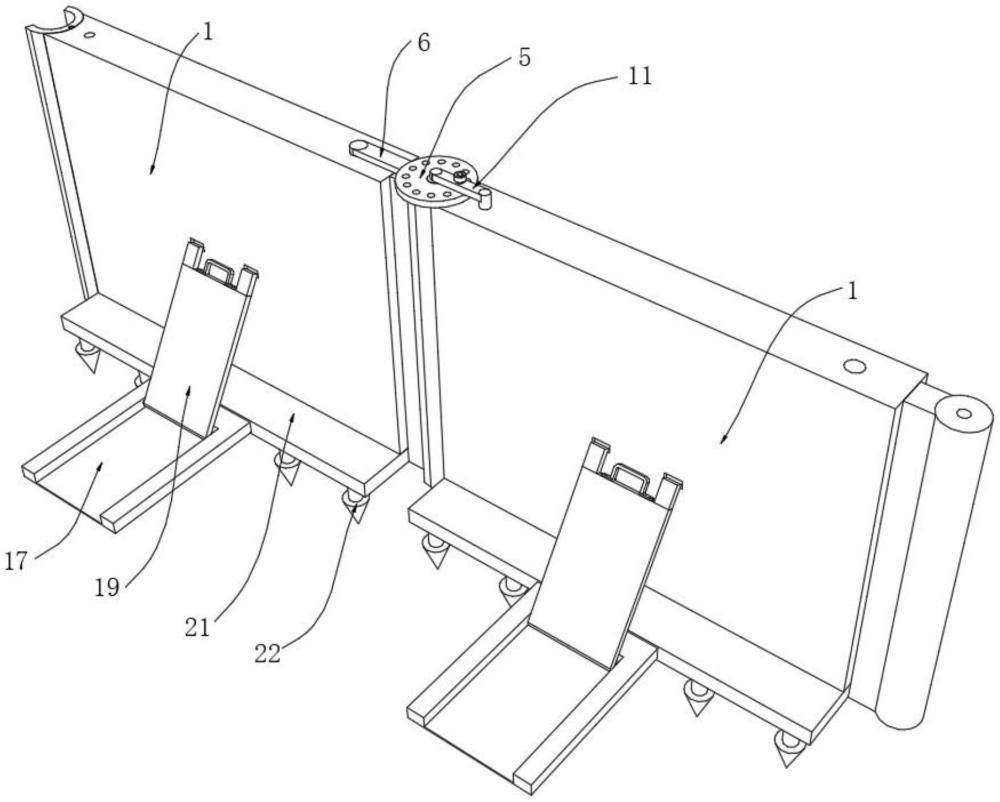

1.可拆裝式施工圍堰,包括圍板(1),其特征在于:所述圍板(1)的右側固定連接有安裝柱(2),所述安裝柱(2)的頂部開設有連接孔一(3),所述圍板(1)的左側固定連接有安裝環(4),所述安裝柱(2)適配安裝在安裝環(4)的內壁上,所述圍板(1)的頂部設置有連接機構,所述連接機構包括圓盤(5)和銷軸一(9),所述圓盤(5)的頂部設置有定位機構,所述圓盤(5)的左側固定連接有連接塊(6),所述連接塊(6)的左側固定連接有插桿(7),所述圍板(1)的頂部右側開設有插槽(8),所述插桿(7)插接在插槽(8)的內壁上,所述銷軸一(9)的右側固定連接有橫板(11),所述橫板(11)的右側固定連接有銷軸二(12),所述圓盤(5)的圓心處開設有通孔一(10),所述銷軸一(9)貫穿通孔一(10)且插接在連接孔一(3)的內壁上,所述圍板(1)的頂部左側開設有連接孔二(13),所述銷軸二(12)插接在連接孔二(13)的內壁上,所述圍板(1)的底部設置有支撐機構。
2.根據權利要求1所述的可拆裝式施工圍堰,其特征在于:所述定位機構包括緊固螺栓(14),所述橫板(11)的頂部開設有通孔二(15),所述安裝環(4)的頂部開設有螺紋槽,所述緊固螺栓(14)穿過通孔二(15)且螺紋安裝在螺紋槽的內部。
3.根據權利要求2所述的可拆裝式施工圍堰,其特征在于:所述定位機構還包括定位孔(16),所述定位孔(16)的數量設置為多個,多個所述定位孔(16)呈環形等角度間隔設置在圓盤(5)的表面。
4.根據權利要求3所述的可拆裝式施工圍堰,其特征在于:所述緊固螺栓(14)穿過定位孔(16)的內壁上,所述圓盤(5)設置在橫板(11)和圍板(1)之間。
5.根據權利要求1所述的可拆裝式施工圍堰,其特征在于:所述支撐機構包括底板(21),所述底板(21)固定安裝在圍板(1)的底部,所述底板(21)的底部固定連接有定位錐(22)。
6.根據權利要求5所述的可拆裝式施工圍堰,其特征在于:所述支撐機構還包括移動板(17),所述底板(21)的內部開設有滑槽(18),所述移動板(17)滑動安裝在滑槽(18)的內壁上。
7.根據權利要求6所述的可拆裝式施工圍堰,其特征在于:所述支撐機構還包括支撐板(19),所述支撐板(19)鉸接在移動板(17)的內壁上,所述支撐板(19)的頂部固定連接有把手。
8.根據權利要求7所述的可拆裝式施工圍堰,其特征在于:所述支撐板(19)的頂部固定連接有限位板(20),所述圍板(1)的正面開設有限位槽,所述限位板(20)遠離支撐板(19)的一端和限位槽的內壁接觸。
