本技術涉及支護裝置，更具體地說，涉及一種地下室建筑基坑支護裝置。

背景技術：

1、在地下建筑施工時需要先進行基坑的施工，基坑是在基礎設計位置按基底標高和基礎平面尺寸所開挖的土坑，開挖前應根據地質水文資料，結合現場附近建筑物情況，決定開挖方案。基坑支護是為保證地下結構施工及基坑周邊環境的安全，對基坑側壁及周邊環境采用的支擋、加固與保護措施。而為了使基坑壁的土坡穩定，一般都會在基坑支護坑壁上設置支護裝置。

2、但是，目前現有技術中的基坑支護裝置大多結構較為固定，無法根據基坑壁的角度進行調節安裝，兼容性較差，不方便使用。同時，現有支護為考慮周轉和經濟性，采用可周轉的鋼板樁等材料，但在基坑開挖后，因高度不合適且鋼板樁柔性大，基坑坡頂較容易產生較大的位移，形成坡頂裂縫，存在較強的安全隱患。

3、因此，我們提出一種地下室建筑基坑支護裝置，保證了鋼板樁支護的穩定性，既解決了安全隱患問題又可周轉使用。

技術實現思路

1、有鑒于此，本實用新型提出了一種地下室建筑基坑支護裝置，以解決上述背景技術中提出的基坑支護裝置大多結構較為固定，無法根據基坑壁的角度進行調節安裝，兼容性較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

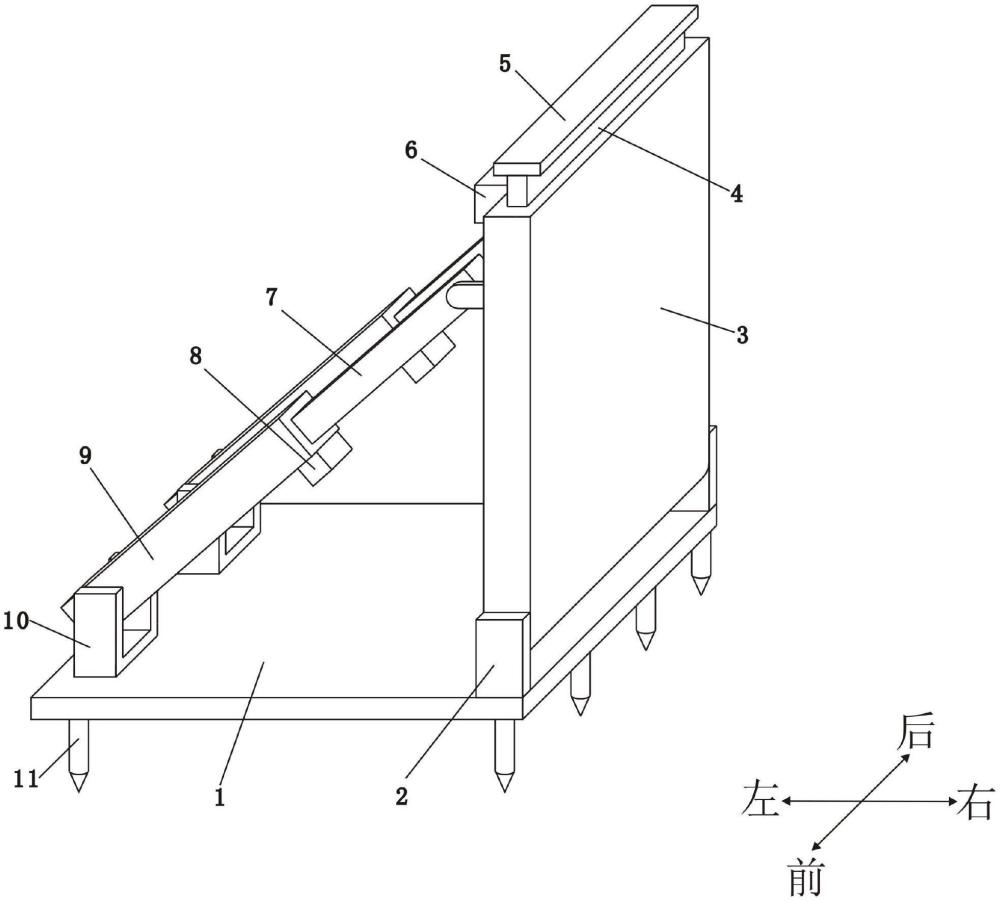

3、一種地下室建筑基坑支護裝置，包括位于下方且水平設置的固定板，所述固定板的頂面右側沿前后方向對稱固連有兩個固定座，兩個所述固定座之間轉動連接有一豎向設置的支撐板，所述支撐板的上側開設有滑槽一，一滑動板對應滑動安裝于所述滑槽一內，并能夠豎向調節所述滑動板相對于所述支撐板的伸出距離；所述固定板的頂面左側沿前后方向等距固連有數個第一固定框，每一所述第一固定框上均轉動連接有一向所述支撐板一側延伸的轉動桿，所述轉動桿靠近所述支撐板的一側開設有滑槽二，一調節桿對應滑動安裝于所述滑槽二內，并能夠沿轉動桿軸線方向調節所述調節桿相對于所述轉動桿的伸出距離；所述調節桿靠近所述支撐板的一端與固連在所述支撐板對應側板面上的第二固定框轉動連接。

4、通過采用上述技術方案，本實用新型通過支撐板和可調節的滑動板，可實現對不同高度的基坑壁進行對應且全面的輔助支撐；并可通過調節桿沿轉動桿的滑動使得支撐板繞著固定座進行轉動，從而對支撐板支撐基坑壁時的角度進行調節，實現對不同角度的基坑壁的支撐，方便使用。

5、優選地，多個所述第二固定框等距固連在所述支撐板的對應側，以便調節桿與轉動桿對支撐板進行穩定支撐。

6、優選地，所述滑動板上豎向等距開設有若干個限位槽，所述支撐板的頂端外側面上開設有一支撐板通孔，一卡固件穿過所述支撐板通孔并能夠適配卡入所述滑動板上不同的所述限位槽內。

7、優選地，所述卡固件包括固連于所述支撐板頂端外側面上的連接座，所述連接座的內腔中沿左右方向滑動安裝有一滑塊，所述滑塊遠離所述支撐板的一側連接滑桿，所述滑桿的另一端穿過所述連接座上的滑孔并與設于所述連接座外側的連接塊相連；位于所述連接座內腔之中的所述滑桿外周環套有彈簧；所述滑塊靠近所述支撐板的一側連接有一卡塊，所述卡塊穿過與其相對應的所述支撐板通孔，并適配卡入所述滑動板上的所述限位槽內。

8、優選地，所述滑動板的頂端固連有一易于抓握的連接板，以方便拉動滑動板進行移動。

9、優選地，所述轉動桿靠近所述支撐板的一端固連有一開口朝向所述調節桿的殼體，所述殼體的內腔中沿垂直于調節桿方向滑動安裝有一滑動座，所述滑動座靠近所述調節桿的一側安裝有限位齒，所述調節桿對應所述滑動座的一側上開設有與所述限位齒相配合的外齒槽；所述滑動座遠離所述調節桿的一側與一垂直于調節桿方向設置的螺紋桿轉動連接，所述螺紋桿的另外一端伸出所述殼體之外并固連一旋鈕；所述殼體上開設有供所述螺紋桿穿過并與所述螺紋桿進行螺紋連接的螺紋孔。

10、優選地，所述固定板的底部對稱固連有若干插桿，通過將插桿插入土壤以對整個裝置進行輔助支撐。

11、相較于現有技術，本實用新型一種地下室建筑基坑支護裝置通過設置了固定板、插桿、支撐板以及滑動板等結構，實現了對基坑壁進行全面且對應支撐的功能，從而可對基坑進行牢固穩定的輔助支護。

12、本實用新型還進一步通過設置了轉動桿、螺紋桿、滑動座、限位齒、外齒槽和調節桿等結構，實現了對支撐板的角度進行調節的功能，可以對不同角度的基坑壁進行支撐，方便使用，安全性強，也可進行周轉使用。

技術特征：

1.一種地下室建筑基坑支護裝置，其特征在于，包括位于下方且水平設置的固定板，所述固定板的頂面右側沿前后方向對稱固連有兩個固定座，兩個所述固定座之間轉動連接有一豎向設置的支撐板，所述支撐板的上側開設有滑槽一，一滑動板對應滑動安裝于所述滑槽一內，并能夠豎向調節所述滑動板相對于所述支撐板的伸出距離；所述固定板的頂面左側沿前后方向等距固連有數個第一固定框，每一所述第一固定框上均轉動連接有一向所述支撐板一側延伸的轉動桿，所述轉動桿靠近所述支撐板的一側開設有滑槽二，一調節桿對應滑動安裝于所述滑槽二內，并能夠沿轉動桿軸線方向調節所述調節桿相對于所述轉動桿的伸出距離；所述調節桿靠近所述支撐板的一端與固連在所述支撐板對應側板面上的第二固定框轉動連接。

2.根據權利要求1所述的一種地下室建筑基坑支護裝置，其特征在于，多個所述第二固定框等距固連在所述支撐板的對應側。

3.根據權利要求1所述的一種地下室建筑基坑支護裝置，其特征在于，所述滑動板上豎向等距開設有若干個限位槽，所述支撐板的頂端外側面上開設有一支撐板通孔，一卡固件穿過所述支撐板通孔并能夠適配卡入所述滑動板上不同的所述限位槽內。

4.根據權利要求3所述的一種地下室建筑基坑支護裝置，其特征在于，所述卡固件包括固連于所述支撐板頂端外側面上的連接座，所述連接座的內腔中沿左右方向滑動安裝有一滑塊，所述滑塊遠離所述支撐板的一側連接滑桿，所述滑桿的另一端穿過所述連接座上的滑孔并與設于所述連接座外側的連接塊相連；位于所述連接座內腔之中的所述滑桿外周環套有彈簧；所述滑塊靠近所述支撐板的一側連接有一卡塊，所述卡塊穿過與其相對應的所述支撐板通孔，并適配卡入所述滑動板上的所述限位槽內。

5.根據權利要求1所述的一種地下室建筑基坑支護裝置，其特征在于，所述滑動板的頂端固連有一易于抓握的連接板。

6.根據權利要求1所述的一種地下室建筑基坑支護裝置，其特征在于，所述轉動桿靠近所述支撐板的一端固連有一開口朝向所述調節桿的殼體，所述殼體的內腔中沿垂直于調節桿方向滑動安裝有一滑動座，所述滑動座靠近所述調節桿的一側安裝有限位齒，所述調節桿對應所述滑動座的一側上開設有與所述限位齒相配合的外齒槽；所述滑動座遠離所述調節桿的一側與一垂直于調節桿方向設置的螺紋桿轉動連接，所述螺紋桿的另外一端伸出所述殼體之外并固連一旋鈕；所述殼體上開設有供所述螺紋桿穿過并與所述螺紋桿進行螺紋連接的螺紋孔。

7.根據權利要求1-6任意一項所述的一種地下室建筑基坑支護裝置，其特征在于，所述固定板的底部對稱固連有若干插桿。

技術總結
本技術涉及支護裝置技術領域，公開了一種地下室建筑基坑支護裝置，包括固定板，固定板的頂面右側對稱固連有兩個固定座，兩個固定座之間轉動連接有支撐板，支撐板的上側開設有滑槽一，一滑動板對應滑動安裝于滑槽一內；固定板的頂面左側固連有數個第一固定框，每一第一固定框上均轉動連接有一轉動桿，轉動桿靠近支撐板的一側開設有滑槽二，一調節桿對應滑動安裝于滑槽二內；調節桿靠近支撐板的一端與固連在支撐板上的第二固定框轉動連接。本技術實現了對基坑壁的全面支撐，從而可對基坑進行牢固穩定的輔助支護；還實現了對支撐板的角度進行調節，可以對不同角度的基坑壁進行支撐，方便使用，安全性強，也可進行周轉使用。

技術研發人員：管維明,王康康,倪敬義,凌志鵬,張基堯,付江燕,張興宇,王正印,曹明剛
受保護的技術使用者：中電建建筑集團有限公司
技術研發日：20240418
技術公布日：2025/4/28
