本技術涉及管道疏通設備，具體為一種建筑排水管道疏通結構。

背景技術：

1、管道疏通器是用來清理疏通下水道的工具，有鋼絲類型和氣壓式類型等種類，是現代家庭生活上不可缺少的工具，使用是應注意電源插頭及避免電機檢修等。

2、現有鋼絲類型的管道輸送設備一般是利用不斷振動的鋼絲伸入排水管道內，將堵塞部分沖開，但對于堵塞物較多的管道來說，堵塞物就很難收到沖擊流動，因此我們提出了一種建筑排水管道疏通結構，可以在堵塞物較多時將堵塞物部分向外拖出，以此降低堵塞量，達到加速疏通的效果。

技術實現思路

1、本實用新型旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型所采用的技術方案為：

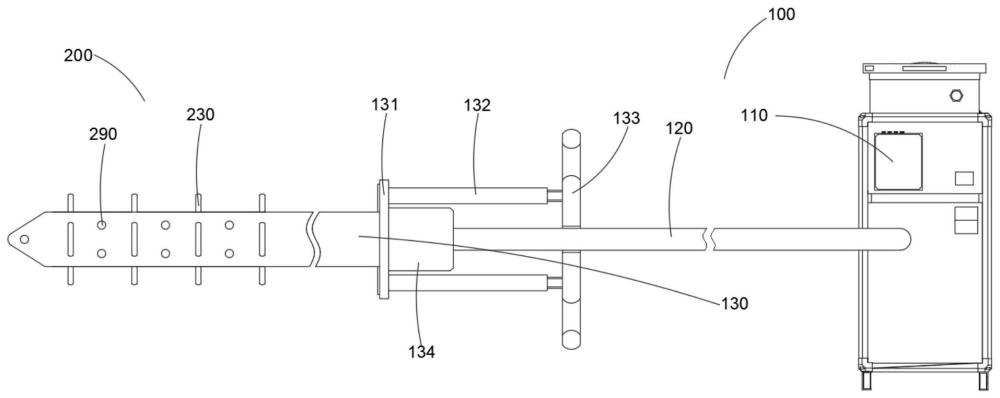

3、一種建筑排水管道疏通結構，包括：機體組件和疏通組件；其中，所述機體組件包括泵機、連接于所述泵機上的輸水管和固定于所述輸水管上的鉆管；所述疏通組件設置于所述鉆管上，所述疏通組件包括開設于所述鉆管上的收納槽、連接于所述輸水管上的分流管一、連接于所述分流管一端部且固定在所述收納槽內的氣囊、固定于所述氣囊內且與所述分流管一貫通的伸縮管、固定于所述伸縮管端部的支撐架、安裝于所述伸縮管上的控制閥一、連接于所述輸水管上的分流管二、設置于所述分流管二上的控制閥二和連接于所述分流管二且固定在所述鉆管上的噴頭。

4、本實用新型在一較佳示例中可以進一步配置為：所述鉆管的端部安裝有蓋板，所述蓋板上固定有伸縮桿，所述伸縮桿的端部設有握把。

5、本實用新型在一較佳示例中可以進一步配置為：所述蓋板上安裝有位于所述輸水管外側的振動器。

6、本實用新型在一較佳示例中可以進一步配置為：所述氣囊等距對稱分布在所述鉆管上。

7、本實用新型在一較佳示例中可以進一步配置為：所述氣囊為外側呈弧形狀的c形板狀結構。

8、本實用新型在一較佳示例中可以進一步配置為：所述氣囊的外側設有聚氨酯軟膠層。

9、本實用新型的上述技術方案具有如下有益的技術效果：

10、本實用新型通過疏通組件，可以在鉆管深入管道內堵塞位置后，關閉控制閥一，而后加壓注水，使得伸縮管帶著氣囊向外伸出，在向外拉動鉆管即可將部分堵塞物向外拖出，減緩堵塞物的集中堵塞，而后再打開控制閥二，使得部分水源從噴頭噴出，稀釋堵塞物，如此實現堵塞物過多時的快速疏通。

技術特征：

1.一種建筑排水管道疏通結構，其特征在于，包括：

2.根據權利要求1所述的一種建筑排水管道疏通結構，其特征在于，所述鉆管(130)的端部安裝有蓋板(131)，所述蓋板(131)上固定有伸縮桿(132)，所述伸縮桿(132)的端部設有握把(133)。

3.根據權利要求2所述的一種建筑排水管道疏通結構，其特征在于，所述蓋板(131)上安裝有位于所述輸水管(120)外側的振動器(134)。

4.根據權利要求1所述的一種建筑排水管道疏通結構，其特征在于，所述氣囊(230)等距對稱分布在所述鉆管(130)上。

5.根據權利要求1所述的一種建筑排水管道疏通結構，其特征在于，所述氣囊(230)為外側呈弧形狀的c形板狀結構。

6.根據權利要求1所述的一種建筑排水管道疏通結構，其特征在于，所述氣囊(230)的外側設有聚氨酯軟膠層。

技術總結
本技術屬于管道疏通設備技術領域，具體為一種建筑排水管道疏通結構，包括：機體組件和疏通組件；其中，所述機體組件包括泵機、連接于所述泵機上的輸水管和固定于所述輸水管上的鉆管；所述疏通組件設置于所述鉆管上，所述疏通組件包括開設于所述鉆管上的收納槽、連接于所述輸水管上的分流管一、連接于所述分流管一端部且固定在所述收納槽內的氣囊。本技術通過疏通組件，可以在鉆管深入管道內堵塞位置后，關閉控制閥一，而后加壓注水，使得伸縮管帶著氣囊向外伸出，在向外拉動鉆管即可將部分堵塞物向外拖出，減緩堵塞物的集中堵塞，而后再打開控制閥二，使得部分水源從噴頭噴出，稀釋堵塞物，如此實現堵塞物過多時的快速疏通。

技術研發人員：祁永輝
受保護的技術使用者：寧夏明昊水利建筑工程有限公司
技術研發日：20240419
技術公布日：2025/4/28
