本發明涉及一種電流重構方法，屬于共直流母線型開繞組永磁同步電機控制。

背景技術：

1、共直流母線型開繞組永磁同步電機相比于比普通永磁同步電機具有高功率密度高效率、硬件成本低、可靠性強耐用性高等優點，在電動汽車，航空航天、艦船推進等領域得到廣泛研究。在高性能交流電機驅動系統中，常常需要對電壓源型pwm逆變器進行閉環控制，以獲得高精度的三相正弦波電流，進而保證快速準確的的電磁轉矩控制。

2、典型電壓源型pwm逆變器至少設置兩個霍爾電流傳感器，以提供相電流反饋信號。但是由于共直流母線開繞組永磁同步電機存在零序電路，傳統方法需要采用三個霍爾電流傳感器進行電流采樣，使控制系統的成本和容量增加，并且導致外圍電路更加復雜。同時，受傳感器精度影響零序電流采樣結果可能存在偏置和比例誤差，降低零序電流抑制能力。因為共直流母線型開繞組永磁同步電機對于控制精度有更高的要求，所以對電流信息要求更高。對傳統永磁同步電機的電流重構方法以獲得電流信息不適用于含有零序電流的共直流母線型開繞組永磁同步電機。

3、為了降低系統硬件成本以及系統復雜程度，本方法設計一種基于兩個霍爾電流傳感器的共直流母線開繞組永磁同步電機驅動器的相電流重構技術，避免了復雜的調制算法的同時，又能更好的適用于低成本的應用場合。

技術實現思路

1、本發明為解決傳統方法需要采用三個霍爾電流傳感器進行電流采樣，使控制系統的成本和容量增加，并且導致外圍電路更加復雜的問題，進而提出一種永磁同步電機雙霍爾電流傳感器采樣的電流重構方法。

2、本發明為解決上述問題采取的技術方案是：本發明的步驟包括：

3、步驟1、安裝霍爾電流傳感器h1和霍爾電流傳感器h2；

4、步驟2、設置霍爾電流傳感器h1和霍爾電流傳感器h2的采樣時刻；

5、步驟3、設置霍爾電流傳感器h1和霍爾電流傳感器h2的最小采樣時間；

6、步驟4、根據霍爾電流傳感器h1和霍爾電流傳感器h2在采樣獲得的電流值is1、is2、i0進行電流重構，并獲得a、b、c三相的各相電流值。

7、進一步的，步驟1中霍爾電流傳感器的安裝方式為：共直流母線開繞組永磁同步電機為雙逆變器結構，左右兩個逆變器分別為逆變器1和逆變器2；霍爾電流傳感器h1采樣逆變器1上橋臂s11和s13之間正母線電流和逆變器1下橋臂s14和s16之間負母線電流，霍爾電流傳感器h2設置在電機三相繞組采樣處，采樣三相電流之和，即直接獲得零序電流中三倍的零序電流。

8、進一步的，零序電流的表達式為：

9、

10、公式(1)中，i0表示零序電路中的零序電流值，ia、ib、ic分別表示表示電機繞組中a、b、c三相的相電流值。

11、進一步的，步驟2中采樣時刻與pwm的關系為：將霍爾電流傳感器h1和霍爾電流傳感器h2的采樣時刻分別設置在pwm載波的波峰和波谷處；定義ts1和ts2為霍爾電流傳感器h1的采樣時刻，定位t0為霍爾電流傳感器h2的采樣時刻；其中ts1、ts2分別為pwm載波波峰和載波波谷的時刻，t0為pwm的載波波峰時刻，載波波峰和載波波谷分別處于兩個逆變器1和逆變器2產生的空間電壓矢量v77、v00組合作用時間內。

12、進一步的，步驟3中最小采樣時間大于電流振鈴時間、a/d數模轉換時間、死區時間和延時時間之和，最小采樣時間的表達式為：

13、tmin＞tdead+tdelay+tset+tadc(2)，

14、公式(2)中tmin表示最小采樣時間，tdead表示死區時間，tdelay表示延時時間，tset表示電流振鈴時間，tadc表示a/d數模轉換時間；

15、設置空間的電壓矢量組合最小作用時間大于等于最小采樣時間，即：

16、min(tvij)≥tmin(3)，

17、公式(3)中，tvij為空間電壓矢量組合最小作用時間。vij分別為逆變器1、逆變器2產生空間電壓矢量組合，(i，j＝1、2......8)。

18、進一步的，步驟4中在單個pwm中載波波峰時刻，兩個霍爾電流傳感器h1、h2同時進行采樣，載波波峰時刻對應零空間電壓矢量組合v77作用，正母線電流通過逆變器1上橋臂s11、s13、s15流入電機三相繞組，通過逆變器2上橋臂s21、s23、s25流出電機三相繞組，返回直流母線端；霍爾電流傳感器h1采樣開關器件s11、s13之間的電流值；根據基爾霍夫電流定律，s11、s13處正母線電流被開關器件s13、s15分流之后注輸入電機b、c兩相繞組，則s11、s13電流值為b、c兩相電流之和，采樣電流值為is1；則有：

19、is1＝ib+ic

20、ib和ic分別為電機三相繞組中b相、c相的相電流值；

21、零空間電壓矢量組合v77作用時，逆變器1、逆變器2上橋臂開關器件s11、s13、s15、s21、s23、s25全部導通，正母線電流經過逆變器1的三個上橋臂分流輸入電機繞組a、b、c三相；霍爾電流傳感器h2采樣中兩個逆變器1、2之間a1、a2，b1、b2、c1、c2六個電位中間的電流，即采樣開繞組永磁同步電機三相繞組電流，采樣電流值為三相電流之和；共直流母線開繞組永磁同步電機存在零序電路，零序電流通過三相繞組被霍爾電流傳感器h2采樣；零序電流值為三相電流之和的三分之一；霍爾電流傳感器h2采樣電流值為i0；則有：

22、io＝(ia+ib+ic)

23、i0為零序電流值，ia、ib、ic分別為a、b、c三相各相電流值；

24、根據載波與pwm波的調制關系，載波波谷時刻，零空間電壓矢量組合v00作用，母線電流通過逆變器1下橋臂s12、s14、s16流入電機三相繞組，通過逆變器2下橋臂s22、s24、s26流出電機三相繞組，返回直流母線端；霍爾電流傳感器h1采樣開關器件s14、s16之間的電流值；根據基爾霍夫電流定律，母線電流分流后通過s16輸入電機c相繞組，則s14、s16之間的電流值為c相電流值，采樣電流值為is2；則有：

25、is2＝ic

26、ic為c相相電流值；

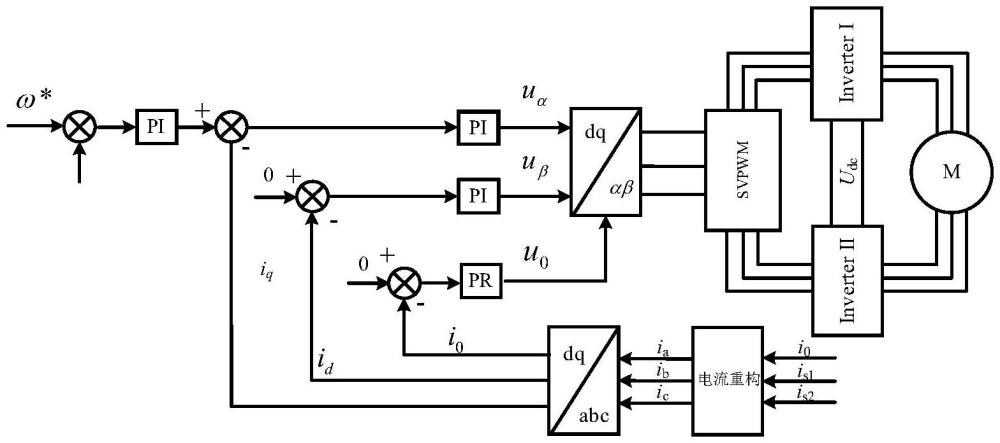

27、通過霍爾電流傳感器h1、h2在不同時刻的采樣電流值進行重構，獲得電機繞組三相電流信息；重構表達式為：

28、

29、is1為b、c相電流之和，is2采樣獲得的電流值為c相電流，is1減去is2為b相電流值；i0為采樣獲得的三相電流值的和，i0減去is1為a相電流值。

30、本發明的有益效果是：本發明利用霍爾電流傳感器h2直接采樣三相電流之和，避免了零序電流產生的采樣誤差累積，進一步減少了因零序電流產生的速度、轉矩紋波。并且本發明采用兩個霍爾電流傳感器采樣逆變器橋臂間母線電流以及三相電流之和的方法相較于傳統采用三個霍爾電流傳感器直接采樣電機各相電流的方法具有外圍電路復雜程度低、硬件成本低的優點。通過設置兩個霍爾電流傳感器的采樣時刻，避免了復雜的調制算法、相移操作，減少了系統控制成本。本發明設置霍爾電流傳感器的采樣時刻，將兩個霍爾電流傳感器h1、h2的采樣時刻設置在單個pwm中的載波波峰和載波波谷時刻。避免了復雜的盲區補償策略，不具有傳統方法中的周期性盲區。
