本技術涉及一種智能坐便器的清洗水路及智能坐便器，屬于廚房衛浴領域。

背景技術：

1、微氣泡技術因其獨特的殺菌與去污性能，已經在水處理領域得到較為廣泛應用，并且在家用潔具方面，如龍頭與花灑的出水系統中已成熟融入。此類裝置通過引入微氣泡，使水流在接觸表面時，微氣泡在破裂瞬間釋放能量，有效剝離并清除污漬，同時產生的局部高壓環境對附著于表面的微生物產生顯著的滅活作用，從而提升清潔效果與衛生水平。

2、然而，微氣泡技術在智能坐便器上的應用卻相對滯后。這主要是由于智能坐便器沖洗系統的內在特性與傳統龍頭、花灑存在顯著差異，導致微氣泡技術的直接移植面臨挑戰。

3、智能坐便器的清洗水路設計通常不具備與龍頭相媲美的高進水壓力。龍頭及花灑往往直接連接供水主干管，能夠獲得較為充足的水壓，便于在出水口附近形成穩定且密集的微氣泡流。相比之下，智能坐便器的清洗系統往往受到內部穩壓限壓裝置的嚴格控制，旨在保護水路及其精密配件不受過高水壓沖擊，防止?jié)撛诘膿p壞風險。與龍頭、花灑的大流量沖洗相比，智能坐便器清洗通常采用較小的水流，這樣的進水設計限制了產生并維持足夠數量微氣泡的能力。

4、因此，如何將微氣泡技術成功引入智能坐便器清洗水路，是本領域技術人員面臨的挑戰。

技術實現思路

1、本實用新型提供了一種智能坐便器的清洗水路及智能坐便器，其集成了微氣泡生成技術，能夠在智能坐便器的清洗水路中產生微氣泡，為用戶提供更加衛生、高效且舒適的清洗體驗。

2、本實用新型解決其技術問題所采用的技術方案是：

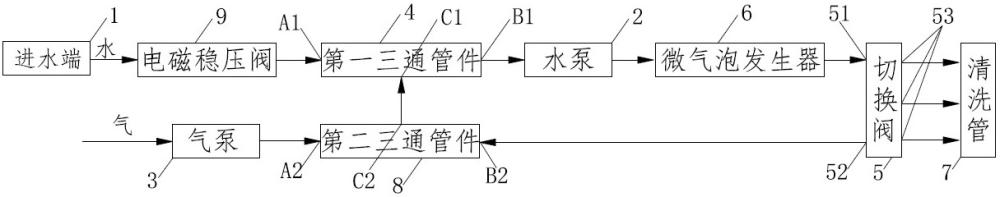

3、智能坐便器的清洗水路，包括：進水端、水泵、氣泵、第一三通管件、切換閥、微氣泡發生器及清洗管，所述進水端、所述水泵入水口、所述氣泵出氣口分別連通至所述第一三通管件開口a1、b1、c1，所述水泵出水口連通至所述微氣泡發生器入水口，所述微氣泡發生器出水口連通至所述切換閥第一進水口，所述切換閥第一進水口、第二進水口連通至所述切換閥的出水口，所述切換閥的出水口連通至所述清洗管，所述清洗水路配置為，所述水泵工作時，由所述切換閥第一進水口流至所述切換閥出水口的部分水經所述切換閥的第二進水口回流至所述水泵入水口。

4、作為優選，還包括第二三通管件，所述氣泵出氣口、所述切換閥第二進水口、所述第一三通管件開口c1分別連通至所述第二三通管件開口a2、b2、c2，以使所述水泵工作時，由所述切換閥第一進水口流至所述切換閥出水口的部分水經所述切換閥的第二進水口回流至所述第二三通管件開口b2，再經所述第一三通管件開口b1連通至所述水泵入水口。

5、作為優選，所述清洗水路還配置為，所述水泵不工作時，所述進水端的水分為第一水路、第二水路流往所述切換閥，所述第一水路為進水端的部分水經所述第一三通管件開口a1流往b1，再經水泵、微氣泡發生器流往所述切換閥第一進水口，所述第二水路為進水端的部分水經所述第一三通管件開口c1、所述第二三通管件開口c2流往b2，同時所述氣泵流出的氣體經所述第二三通管件開口a2流往b2，混合后的氣液一起流往所述切換閥第二進水口。

6、作為優選，還設有電磁穩壓閥，所述進水端連通至所述電磁穩壓閥入水口，所述電磁穩壓閥出水口連通至所述第一三通管件開口a1。

7、作為優選，所述微氣泡發生器包括與所述微氣泡發生器入水口連通的射流單元，所述射流單元設置有多個小孔，所述多個小孔后端設有擋板，氣液混合經所述多個小孔形成集中的射流，再撞擊所述擋板。

8、作為優選，所述微氣泡發生器還包括設置在擋板后端的空腔，所述空腔連通至所述微氣泡發生器出水口。

9、作為優選，所述電磁穩壓閥與第一三通管件之間具有加熱組件，所述進水端的水為經過所述加熱組件加熱的溫水。

10、作為優選，所述切換閥出水口的數量為三個，分別與所述清洗管的臀洗口、婦洗口、自潔口接通。

11、本申請另提供一種智能坐便器，包含上述的清洗水路。

12、作為優選，所述智能坐便器具有至少兩種清洗模式，所述第一清洗模式為所述水泵、氣泵同時工作的微氣泡水清洗模式，所述第二清洗模式為所述水泵關閉、氣泵開啟的非微氣泡水清洗模式。

13、相較于現有技術，本實用新型的技術方案具備以下有益效果：

14、1.創新性地引入了一種回流水路系統，利用循環水流的持續運動特性，使水中空氣經歷反復的高強度剪切作用，可以增強微氣泡的生成效能與總量，確保微氣泡生成過程的高效與充足。

15、2.由所述切換閥第一進水口流至所述切換閥出水口的部分水經所述切換閥的第二進水口回流，可以適當降低微氣泡發生器出水口的壓力，從而增大微氣泡發生器兩端的壓差，進而促進微氣泡的有效生成。

16、3.在關閉水泵時，利用第一三通管件對進水端的水進行分流，一部分水經水泵流往微氣泡發生器，另一部分水經第二三通管件流往切換閥第二進水口，因微氣泡發生器對水路有一定限流，因此經過第二三通管件的水路對此剛好具有補充作用，使得最終的出水流量足夠，沖洗力增加；另一方面可以確保在水泵關閉時，氣泵輸出的氣體能夠順利導入到水路中，實現有效的氣水混合。

17、4.僅需在現有智能坐便器結構基礎上新增水泵與微氣泡發生器，即可實現低成本、小空間占用的微氣泡清洗功能升級。其優勢在于對既有硬件布局的最小化改動，憑借出色的適應性與便捷性，使得智能坐便器能在短時間內高效轉型為具備微氣泡清潔能力的新型設備，為用戶帶來更加衛生且高效的清洗體驗。

18、5.只需通過關閉水泵即可改變水路路徑，意味著用戶可根據實際需求或個人喜好，在兩種或多種預設水路模式間自由選擇。這種設計賦予了產品豐富的功能性和場景適應性，滿足用戶對于個性化體驗和多樣化應用場景的需求。

技術特征：

1.智能坐便器的清洗水路，其特征在于，包括：進水端、水泵、氣泵、第一三通管件、切換閥、微氣泡發生器及清洗管，所述水泵具有水泵入水口和水泵出水口，所述氣泵具有氣泵出氣口，所述第一三通管件具有第一三通管件開口a1、b1、c1，所述進水端、所述水泵入水口、所述氣泵出氣口分別連通至所述第一三通管件開口a1、b1、c1，所述水泵出水口連通至所述微氣泡發生器入水口，所述微氣泡發生器出水口連通至所述切換閥第一進水口，所述切換閥第一進水口、第二進水口連通至所述切換閥的出水口，所述切換閥的出水口連通至所述清洗管，所述清洗水路配置為，所述水泵工作時，由所述切換閥第一進水口流至所述切換閥出水口的部分水經所述切換閥的第二進水口回流至所述水泵入水口。

2.根據權利要求1所述的清洗水路，其特征在于：還包括第二三通管件，所述第二三通管件具有第二三通管件開口a2、b2、c2，所述氣泵出氣口、所述切換閥第二進水口、所述第一三通管件開口c1分別連通至所述第二三通管件開口a2、b2、c2，以使所述水泵工作時，由所述切換閥第一進水口流至所述切換閥出水口的部分水經所述切換閥的第二進水口回流至所述第二三通管件開口b2，再經所述第一三通管件開口b1連通至所述水泵入水口。

3.根據權利要求2所述的清洗水路，其特征在于：所述清洗水路還配置為，所述水泵不工作時，所述進水端的水分為第一水路、第二水路流往所述切換閥，所述第一水路為進水端的部分水經所述第一三通管件開口a1流往b1，再經水泵、微氣泡發生器流往所述切換閥第一進水口，所述第二水路為進水端的部分水經所述第一三通管件開口c1、所述第二三通管件開口c2流往b2，同時所述氣泵流出的氣體經所述第二三通管件開口a2流往b2，混合后的氣液一起流往所述切換閥第二進水口。

4.根據權利要求1所述的清洗水路，其特征在于：所述微氣泡發生器包括與所述微氣泡發生器入水口連通的射流單元，所述射流單元設置有多個小孔，所述多個小孔后端設有擋板，氣液混合經所述多個小孔形成集中的射流，再撞擊所述擋板。

5.根據權利要求4所述的清洗水路，其特征在于：所述微氣泡發生器還包括設置在擋板后端的空腔，所述空腔連通至所述微氣泡發生器出水口。

6.根據權利要求1-5任一項所述的清洗水路，其特征在于：還設有電磁穩壓閥，所述進水端連通至所述電磁穩壓閥入水口，所述電磁穩壓閥出水口連通至所述第一三通管件開口a1。

7.根據權利要求6所述的清洗水路，其特征在于：所述電磁穩壓閥與第一三通管件之間具有加熱組件，所述進水端的水為經過所述加熱組件加熱的溫水。

8.根據權利要求1-5任一項所述的清洗水路，其特征在于：所述切換閥出水口的數量為三個，分別與所述清洗管的臀洗口、婦洗口、自潔口接通。

9.一種智能坐便器，其特征在于，包含如權利要求1-8任一項所述的清洗水路。

10.根據權利要求9所述的智能坐便器，其特征在于：所述智能坐便器具有至少兩種清洗模式：第一清洗模式和第二清洗模式，所述第一清洗模式為所述水泵、氣泵同時工作的微氣泡水清洗模式，所述第二清洗模式為所述水泵關閉、氣泵開啟的非微氣泡水清洗模式。

技術總結
本技術公開了一種智能坐便器的清洗水路，其特征在于包括：進水端、水泵、氣泵、第一三通管件、切換閥、微氣泡發生器及清洗管，所述進水端、所述水泵入水口、所述氣泵出氣口分別連通至所述第一三通管件開口A1、B1、C1，所述水泵出水口連通至所述微氣泡發生器入水口，所述微氣泡發生器出水口連通至所述切換閥第一進水口，所述切換閥第一進水口、第二進水口連通至所述切換閥的出水口，所述切換閥的出水口連通至所述清洗管，所述清洗水路配置為，所述水泵工作時，由所述切換閥第一進水口流至所述切換閥出水口的部分水經所述切換閥的第二進水口回流至所述水泵入水口。本技術創新性地引入了一種回流水路系統，可以增強微氣泡的生成效能與總量。

技術研發人員：陳幼芬,賴傳紅,方奕敏
受保護的技術使用者：廈門優勝衛廚科技有限公司
技術研發日：20240424
技術公布日：2025/4/28
