本技術涉及建筑設備，尤其涉及一種混凝土樁頭預裂裝置。

背景技術：

1、隨著科技的不斷發展，城市也開始住建的發展，從而會讓城市內的建筑建設增加，基礎的基建工程，能夠更好的提升城市的美觀優化市民的居住環境，通常一些較高層的建筑進行建設前，會施工較深的基柱，保證后續建筑整體的穩定作用，建筑的基柱需要余留一定長度的樁頭，建筑完成后將露出的基柱樁頭拆除，避免基柱的頭部出現裂紋的問題。

2、通?；鶚额^需要將其根部優先切割凹槽，再從樁頭的凹槽處進行擠壓或敲打，讓樁頭形成水平的欲裂裂紋，從而后續對于樁頭拆除時，不會形成豎向的裂紋，避免對基柱整體造成損傷，現有對于樁頭的凹槽進行欲裂裂紋時，通常會使用電錘等設備，需要人工進行操作，人工操作欲裂的效率過低，欲裂的裂紋難以控制，造成欲裂過程過于困難的問題。

技術實現思路

1、本公開實施例涉及一種混凝土樁頭預裂裝置，將基柱組件的根部開設凹槽露出鋼筋架后，將承載組件通過連接組件與緊固組件連接，讓承載組件環繞在基柱組件處凹槽的外端位置，將承載組件上的調節組件拆卸，讓頂壓設備直接放置在承載組件上，卡接安裝調節組件與定位組件的部件，實現將頂壓設備固定在承載組件上，讓頂壓設備頭部頂在基柱組件的凹槽，調節緊固連接組件的緊固組件緊固，開啟頂壓設備對基柱組件的欲裂操作。

2、本公開第一方面，提供了一種混凝土樁頭預裂裝置，具體包括:?基柱組件；所述基柱組件的基柱樁頭內部設置有鋼筋架，基柱樁頭根部位置開設開槽，開槽開設到基柱樁頭露出鋼筋架的位置，基柱樁頭的凹槽外端位置分放置有承載組件，承載組件通過連接組件相互連接，連接組件的外端位置處設置有緊固組件，承載組件的外端位置處滑動安裝有定位組件，定位組件上轉動安裝有調節組件，調節組件內端與承載組件螺接接觸，承載組件上安康街安裝有的固定組件，承載組件上放置有頂壓設備，頂壓設備頭部直接與基柱組件凹槽接觸。

3、至少一些實施例中，所述連接組件的連接板兩端均設置有朝向外端延伸的導向板，每組導向板的外端面均設置有提起條，每組導向板上均滑動安裝有滑動板，滑動板的末端位置設置有槽柱結構。

4、至少一些實施例中，所述緊固組件的外卡塊設置在連接板的外端中間位置，緊固組件的連接頭設置在滑動板的外端中間位置，外卡塊與連接頭處于同軸狀態，外卡塊上轉動安裝有緊固軸，緊固軸兩端均與連接頭螺接接觸。

5、至少一些實施例中，所述承載組件的連接架的中間設置為u形槽，連接架的兩端與連接組件連接，連接架的底部外端與承載板連接，承載板與連接架之間設置有弧形倒角，承載板的底面處轉動安裝有輔助輪。

6、至少一些實施例中，所述定位組件的滑動架設置為加長的框架結構，滑動架滑動安裝在承載板上，滑動架的外端處設置為豎向結構的定位板，定位板的內端面設置有防護條，定位板上設置有兩組凸起狀的卡接扣，卡接扣上卡接安裝有阻攔框。

7、至少一些實施例中，所述調節組件的加固架設置的定位組件的外端靠下處，加固架上轉動安裝有調節桿，調節桿外端設置為旋鈕結構，調節桿內端螺接在承載組件上，調節桿設置為兩組結構，兩組調節桿之間加裝有傳動塊。

8、至少一些實施例中，所述固定組件的固定架設置為豎向板結構，固定架卡接安裝在承載組件的孔洞上，承載組件的孔洞設置為陣列排布，固定架上端的開槽處卡接安裝有固定桿。

9、本實用新型提供了一種混凝土樁頭預裂裝置，具有如下有益效果：

10、本實用新型中直接承載組件的底部位置處轉動安裝輔助輪，讓承載組件的整體能夠輔助進行滑動，承載組件的前端位置與連接組件連接，讓連接組件與承載組件能夠相互連接，直接圍繞在基柱組件的外端位置，讓承載組件上安裝頂壓設備后，形成對于基柱組件的環繞式欲裂，環繞的排列方式，讓頂壓設備在運行時形成相互影響的作用，實現讓欲裂的裂紋能夠相互影響，更好的形成水平裂紋的作用，而承載組件的定位組件能夠滑動調節位置，實現讓承載組件處能夠安裝其它敲擊擠壓的工具，而承載組件上的固定組件同樣能夠調節位置，實現對承載組件上工具的固定，所連接承載組件的緊固組件外端設置有控制結構，讓連接組件根據調節緊固組件，實現安裝在任意的基柱組件上進行使用。

11、此外，將連接板的兩端設置導向板，讓導向板上方便進行滑動安裝滑動板，而導向板上所設置的凸起條狀結構，實現了讓導向板的整體能夠加強，滑動安裝滑動板時更加的穩定，將滑動板的末端位置設置凹槽柱，讓滑動板末端的槽柱能夠直接的與承載組件進行連接，實現承載組件與滑動板的穩定連接作用。

12、此外，將連接頭設置在滑動板上，而連接板設置在連接板上，而連接頭與外卡塊設置為同軸的結構，?讓緊固軸能夠穩定的在外卡塊上轉動，緊固軸的兩端則螺接在連接頭上，實現了讓緊固軸在轉動后實現通過連接頭對連接組件的伸縮控制作用。

13、此外，首先將承載板的底部轉動安裝兩組輔助輪，讓承載組件的整體方便進行移動，即便是承載板承載有頂壓設備，仍然能夠方便進行移動，而連接架的u形槽方便讓頂壓設備的擠壓部分能夠伸出，而承載組件的兩端則設置為方便進行與連接組件連接的結構，讓承載組件與連接組件之間連接更加的穩定。

14、此外，將長架結構的滑動架滑動安裝在承載組件上，實現讓定位組件整體通過滑動架在承載組件上滑動的作用，而滑動架外端的定位板實現對承載組件上頂壓設備等設備的阻擋限位，帶有防滑條的定位板能夠增加與頂壓設備的能夠設備接觸的穩定作用，而定位組件外端的兩組凸起卡接扣，能夠直接將卡接扣上卡接安裝阻攔框，讓阻攔框擺動置于頂壓設備的外端，實現阻攔框輔助對頂壓設備的阻擋，形成一定的保護作用，首先加固架具有對定位板外端的加固作用，讓調節桿更好的轉動安裝在定位板的加固架上，而調節桿內端則轉動安裝在承載板上，實現外部對調節桿控制時，實現對定位組件的滑動控制作用，將兩組調節桿之間的位置加裝傳動塊，實現了讓傳動塊同時與兩組調節桿接觸，實現讓調節桿進行同步的運動，從而讓調節桿對定位組件進行穩定的滑動位置的控制。

技術特征：

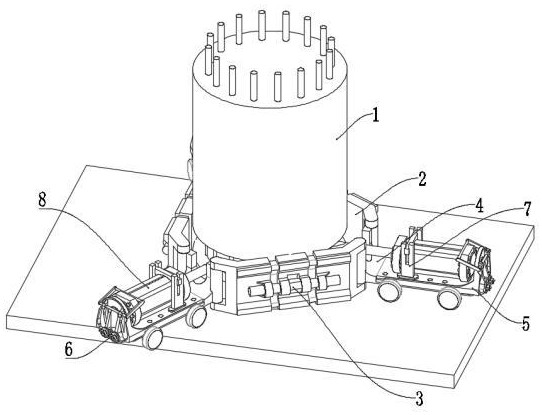

1.一種混凝土樁頭預裂裝置，包括：基柱組件（1）；所述基柱組件（1）的基柱樁頭（101）內部設置有鋼筋架（102），基柱樁頭（101）根部位置開設開槽，開槽開設到基柱樁頭（101）露出鋼筋架（102）的位置，其特征在于，所述基柱樁頭（101）的凹槽外端位置分放置有承載組件（4），承載組件（4）通過連接組件（2）相互連接，連接組件（2）的外端位置處設置有緊固組件（3），承載組件（4）的外端位置處滑動安裝有定位組件（5），定位組件（5）上轉動安裝有調節組件（6），調節組件（6）內端與承載組件（4）螺接接觸，承載組件（4）上安康街安裝有的固定組件（7），承載組件（4）上放置有頂壓設備（8），頂壓設備（8）頭部直接與基柱組件（1）凹槽接觸。

2.根據權利要求1所述的一種混凝土樁頭預裂裝置，其特征在于，

3.根據權利要求1所述的一種混凝土樁頭預裂裝置，其特征在于，

4.根據權利要求1所述的一種混凝土樁頭預裂裝置，其特征在于，

5.根據權利要求1所述的一種混凝土樁頭預裂裝置，其特征在于，

6.根據權利要求1所述的一種混凝土樁頭預裂裝置，其特征在于，

7.根據權利要求1所述的一種混凝土樁頭預裂裝置，其特征在于，

技術總結
本技術提供一種混凝土樁頭預裂裝置，涉及建筑設備技術領域，包括：基柱組件；所述基柱組件的基柱樁頭內部設置有鋼筋架，基柱樁頭根部位置開設開槽，開槽開設到基柱樁頭露出鋼筋架的位置，基柱樁頭的凹槽外端位置分放置有承載組件，讓承載組件環繞在基柱組件處凹槽的外端位置，將承載組件上的調節組件拆卸，讓頂壓設備直接放置在承載組件上，卡接安裝調節組件與定位組件的部件，實現將頂壓設備固定在承載組件上，讓頂壓設備頭部頂在基柱組件的凹槽，調節緊固連接組件的緊固組件緊固，開啟頂壓設備對基柱組件的欲裂操作，解決了現有通常會使用電錘等設備，人工操作欲裂的效率過低，欲裂的裂紋難以控制，造成欲裂過程過于困難的問題。

技術研發人員：胡金路,孟雨,潘迪寧
受保護的技術使用者：胡金路
技術研發日：20240611
技術公布日：2025/4/28
