本發明屬于巖土邊坡支護，具體來說，特別涉及一種巖土邊坡支護用抗滑樁結構。

背景技術：

1、抗滑樁是將樁體插入滑面以下的穩固地層內，利用穩定地層巖土的錨固作用來平衡滑坡推力，從而穩定滑坡的一種被動抗滑結構。這種結構主要用于邊坡加固及滑坡治理工程，同時也可應用于橋臺、隧道等需要加固的工程場景。當邊坡產生一定的變形后，抗滑樁能夠充分發揮其抗滑作用，因此它特別適用于潛在滑面明確、對變形控制要求不高的土質邊坡、土石混合邊坡以及碎裂狀、散體結構的巖質邊坡。

2、根據公告號為cn217537002u的中國專利公開了一種巖土邊坡支護用抗滑樁結構，包括邊坡巖體、內置轉桿、錨索和內螺紋活動套，所述邊坡巖體的內部設置有抗滑樁本體，所述抗滑樁本體內部的中間位置連接設置有內置轉桿，所述內置轉桿的一端以及抗滑樁本體內部的頂部位置安裝有驅動設備。本實用新型通過在內置轉桿、主動齒輪、從動齒輪、螺紋轉桿和內螺紋活動套等配件，主動齒輪通過內置轉桿以及驅動設備的作用實現轉動，可使螺紋轉桿隨著從動齒輪轉動同時實現內螺紋活動套沿著螺紋轉桿進行左右移動工作，使螺旋筋隨著內螺紋活動套移動至連接通槽外部位置，利用連接通槽加強抗滑樁本體與邊坡巖體內部連接穩定性，提高抗滑樁本體放置與邊坡巖體內部更加堅固，避免出現松動；

3、但是，上述裝置在使用時，傳動較為復雜，而且邊坡一般裸露在外，齒輪難免會遭受雨水侵蝕而出現損傷，且邊坡使用過程中雨水會殘留于上面，長時間存留會導致護坡存在安全隱患，并且在進行拆卸和安裝時也較為復雜，影響工作效率。

技術實現思路

1、針對相關技術中的問題，本發明提出一種巖土邊坡支護用抗滑樁結構，以克服現有相關技術所存在的上述技術問題。

2、為解決上述技術問題，本發明是通過以下技術方案實現的：

3、本發明為一種巖土邊坡支護用抗滑樁結構，包括邊坡本體，所述邊坡本體設置有支護機構，所述支護機構包括固定安裝在邊坡本體上的抗滑樁主體，所述抗滑樁主體內部轉動安裝有連接軸，所述連接軸固定安裝有雙頭凸輪，所述雙頭凸輪的兩邊的凸起端與連接塊的一端相接觸，所述連接塊的另一端固定安裝有插桿，所述連接塊的兩側固定安裝有連接板，所述連接板固定安裝有復位彈簧的一端，所述復位彈簧的另一端固定安裝在抗滑樁主體的內壁上，所述連接塊滑動連接在抗滑樁主體的內部。

4、進一步地，所述連接軸的一端固定安裝有轉動把手，所述轉動把手轉動安裝在抗滑樁主體的頂部，所述轉動把手滑動連接有螺紋桿，所述螺紋桿貫穿轉動把手與抗滑樁主體螺紋連接。

5、進一步地，所述邊坡本體表面鋪設有弱透水性填料層，所述邊坡本體表面安裝有加強框架，所述加強框架表面固定安裝有加強件，所述加強框架和加強件滑動連接有螺栓。

6、進一步地，所述螺栓貫穿加強框架、加強件和弱透水性填料層與邊坡本體固定安裝。

7、進一步地，所述加強框架開設有花草種植區，所述加強框架設置有若干個，若干個所述加強框架之間設置有流水通道，若干個所述加強框架的安裝方式均相同。

8、進一步地，所述邊坡本體開設有蓄水槽，所述蓄水槽轉動安裝有過濾網板，所述過濾網板呈現傾斜狀，所述過濾網板傾斜的方向開設有排污口。

9、進一步地，所述蓄水槽的內部轉動安裝有連接桿，所述連接桿固定安裝有凸輪，所述凸輪的凸起端與過濾網板的底部相接觸，所述連接桿20固定安裝有水輪24。

10、進一步地，所述蓄水槽的內部設置有水泵，所述水泵通過分流管與噴頭相連通，所述噴頭固定安裝在邊坡本體的上方。

11、進一步地，所述支護機構設置有若干個，若干個所述支護機構的零件和安裝方式均相同。

12、本發明對比現有技術具有以下有益效果：

13、1、本發明提出的巖土邊坡支護用抗滑樁結構，通過雙頭凸輪與連接塊、插桿的配合，實現了抗滑樁主體的便捷固定與拆卸。操作人員僅需通過旋轉連接軸，即可驅動雙頭凸輪轉動，進而推動連接塊帶動插桿插入邊坡本體進行固定。當需要拆卸時，反向旋轉連接軸即可使插桿復位并收納至抗滑樁主體內部，極大地方便了抗滑樁的安裝與拆卸過程，提高了施工效率，并降低了人力成本。

14、2、本發明在邊坡本體表面設置了加強框架、加強件以及弱透水性填料層，構成了多重支護體系，有效增強了邊坡的穩定性。同時，加強框架上設置的花草種植區不僅美化了環境，還通過植物根系的固定作用進一步增強了邊坡的穩定性。此外，弱透水性填料層的使用有效防止了邊坡土質的流失，保護了邊坡的完整性。這種設計不僅實現了邊坡的支護功能，還促進了生態恢復，實現了人與自然和諧共生的理念。

15、3、本發明在邊坡本體上設置了蓄水槽、過濾網板、水輪以及水泵等組件，構成了一套高效的雨水管理系統。在下雨時，過濾網板能夠過濾雨水中的雜質，防止堵塞；同時，雨水通過蓄水槽進行儲存，供后續使用。當需要灌溉綠植時，啟動水泵即可將蓄水槽內的水通過噴頭噴出，實現了水資源的有效利用。此外，通過設置流水通道和凸輪碰撞過濾網板的機制，有效防止了水堆積和過濾網堵塞的問題，提高了雨水管理的效率和效果。這種設計不僅節約了水資源，還降低了維護成本，為邊坡支護結構的長期穩定運行提供了有力保障。

16、當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種巖土邊坡支護用抗滑樁結構，包括邊坡本體(1)，其特征在于：所述邊坡本體(1)設置有支護機構，所述支護機構包括固定安裝在邊坡本體(1)上的抗滑樁主體(2)，所述抗滑樁主體(2)內部轉動安裝有連接軸(3)，所述連接軸(3)固定安裝有雙頭凸輪(4)，所述雙頭凸輪(4)的兩邊的凸起端與連接塊(5)的一端相接觸，所述連接塊(5)的另一端固定安裝有插桿(6)，所述連接塊(5)的兩側固定安裝有連接板(7)，所述連接板(7)固定安裝有復位彈簧(8)的一端，所述復位彈簧(8)的另一端固定安裝在抗滑樁主體(2)的內壁上，所述連接塊(5)滑動連接在抗滑樁主體(2)的內部；

2.根據權利要求1所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述連接軸(3)的一端固定安裝有轉動把手(9)，所述轉動把手(9)轉動安裝在抗滑樁主體(2)的頂部，所述轉動把手(9)滑動連接有螺紋桿(10)，所述螺紋桿(10)貫穿轉動把手(9)與抗滑樁主體(2)螺紋連接。

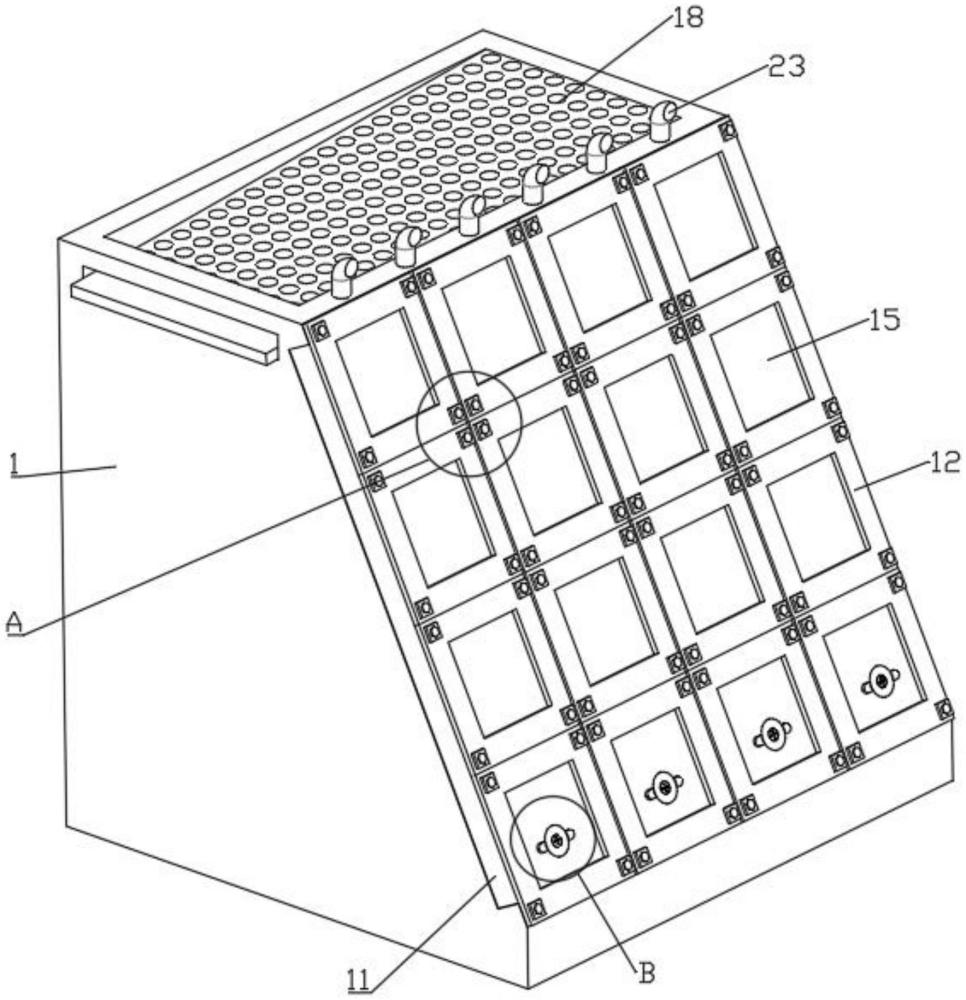

3.根據權利要求2所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述邊坡本體(1)表面鋪設有弱透水性填料層(11)，所述邊坡本體(1)表面安裝有加強框架(12)，所述加強框架(12)表面固定安裝有加強件(13)，所述加強框架(12)和加強件(13)滑動連接有螺栓(14)。

4.根據權利要求3所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述螺栓(14)貫穿加強框架(12)、加強件(13)和弱透水性填料層(11)與邊坡本體(1)固定安裝。

5.根據權利要求4所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述加強框架(12)開設有花草種植區(15)，所述加強框架(12)設置有若干個，若干個所述加強框架(12)之間設置有流水通道(16)，若干個所述加強框架(12)的安裝方式均相同。

6.根據權利要求1所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述邊坡本體(1)開設有蓄水槽(17)，所述蓄水槽(17)轉動安裝有過濾網板(18)，所述過濾網板(18)呈現傾斜狀，所述過濾網板(18)傾斜的方向開設有排污口(19)。

7.根據權利要求6所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述蓄水槽(17)的內部轉動安裝有連接桿(20)，所述連接桿(20)固定安裝有凸輪(21)，所述凸輪(21)的凸起端與過濾網板(18)的底部相接觸，所述連接桿(20)固定安裝有水輪(24)。

8.根據權利要求7所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述蓄水槽(17)的內部設置有水泵(22)，所述水泵(22)通過分流管與噴頭(23)相連通，所述噴頭(23)固定安裝在邊坡本體(1)的上方。

9.根據權利要求1所述的一種巖土邊坡支護用抗滑樁結構，其特征在于，所述支護機構設置有若干個，若干個所述支護機構的零件和安裝方式均相同。

技術總結
本發明公開了一種巖土邊坡支護用抗滑樁結構，涉及巖土邊坡支護技術領域。本發明包括邊坡本體，邊坡本體設置有支護機構，支護機構包括固定安裝在邊坡本體上的抗滑樁主體，抗滑樁主體內部轉動安裝有連接軸，連接軸固定安裝有雙頭凸輪，雙頭凸輪的兩邊的凸起端與連接塊的一端相接觸，連接塊的另一端固定安裝有插桿，連接塊的兩側固定安裝有連接板，連接板固定安裝有復位彈簧的一端，復位彈簧的另一端固定安裝在抗滑樁主體的內壁上。本發明通過驅動雙頭凸輪轉動，進而推動連接塊帶動插桿插入邊坡本體進行固定，當需要拆卸時，反向旋轉連接軸即可使插桿復位并收納至抗滑樁主體內部，方便了抗滑樁的安裝與拆卸過程，提高了施工效率。

技術研發人員：劉濤,羅世林,唐仁華,劉浩然,袁帥,董宗磊,梁鑫,匡瑩婧,伍欣妍
受保護的技術使用者：長沙學院
技術研發日：
技術公布日：2025/4/28
