本技術涉及管道工程深基坑支護，具體為一種管道工程深基坑支護裝置。

背景技術：

1、在管道工程的施工過程，需要先進行基坑的開挖，然后將管道放置到基坑中進行拼接組裝，然后將土填回去，完成管道的鋪設。在管道工程深基坑施工過程中，為了保證基坑的穩定性和安全性，防止土體坍塌和周邊建筑物受損，而采用的一系列臨時性支撐結構，這些支撐結構通常包括鋼支撐、混凝土支撐、錨索、噴射混凝土等多種形式，即為管道工程深基坑的支護裝置。

2、在公告號為cn220978054u的中國實用新型專利中公開了一種管道工程深基坑支護裝，屬于管道工程深基坑支護技術領域，主要解決現有的基坑支護裝置不便于適配不同寬度和不同深度的基坑，導致適用范圍不夠廣泛的問題。針對上述中的相關技術，發明人認為存在以下缺陷：雖然上述現有技術中，通過設置有輔助旋鈕、調節套筒、螺紋桿、固定螺栓，在需要調節時轉動兩個輔助旋鈕利用調節套筒帶動兩個螺紋桿伸縮移動，進而調節兩個側板和兩個移動板之間的距離，便于適配不同寬度的基坑，再通過松動或擰緊固定螺栓，調節移動板的高度，便于適配不同深度的基坑；然而由于基坑修建的工程量較大，現有的這種深基坑支護裝置在實際使用過程中，還需要人工手動操作來調節與固定支護板的相對寬度與長度，增加了支護裝置使用操作的繁瑣性，不便快速對管道工程深基坑進行支護防護，導致實用性不高，所以需要一種管道工程深基坑支護裝置，通過收放機構能夠實現支護板的快速支撐防護功能，不需要人工手動操作，增加使用的便利性，進而提高支護效率，提高管道工程深基坑支護裝置的實用性。

技術實現思路

1、為解決現有的這種深基坑支護裝置在實際使用過程中，還需要人工手動操作來調節與固定支護板的相對寬度與長度，增加了支護裝置使用操作的繁瑣性，不便快速對管道工程深基坑進行支護防護，導致實用性不高的技術問題，本實用新型提供一種管道工程深基坑支護裝置。

2、本實用新型采用以下技術方案實現：一種管道工程深基坑支護裝置，包括底座，所述底座的頂部分布設置有收放機構與支護板，所述收放機構包括立柱、活動板與液壓桿，所述收放機構用于帶動支護板轉動，實現支護板的收放功能；

3、其中，四組所述立柱對稱分布安裝于底座的頂部，兩組所述活動板通過銷軸活動分布安裝于四組所述立柱的相對內側兩壁，兩組所述支護板分布安裝于兩組活動板的頂部，兩組所述液壓桿通過鉸接座活動安裝于底座的頂部，且兩組液壓桿的伸縮桿一端通過鉸接座分別活動安裝于兩組支護板的底部。

4、優選的，所述支護板上設置有加推結構，所述加推結構包括活動腔、加推板與電動推桿。

5、優選的，兩組所述活動腔分布開設于兩組支護板的相對內側兩壁，兩組所述加推板活動安裝于活動腔的腔內。

6、優選的，兩組所述電動推桿通過鉸接座活動安裝于兩組支護板的底部，且兩組電動推桿的推桿一端通過鉸接座分別活動安裝于加推板的底部。

7、優選的，所述底座的頂部設置有加固結構，所述加固結構包括支桿與固定板。

8、優選的，多組所述支桿通過鉸接座活動分布安裝于底座的頂部，多組所述固定板傾斜分布安裝于多組支桿的一端。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型設置有支護板與收放機構，當需要對深基坑兩側進行支護時，工作人員可啟動液壓桿利用其活塞桿一端的伸長配合活動板與立柱的轉動，進而帶動兩組支護板翻轉到與底座垂直，即可通過支護板對需要進行支護的深基坑進行支護保護，在支護結束后再次啟動液壓桿利用其活塞桿一端的收縮分別帶動兩側的支護板同步向內翻轉至與底座平行即可，由此通過收放機構能夠實現支護板的快速支撐防護功能，不需要人工手動操作，增加使用的便利性，提高支護效率，進而提高整體深基坑支護裝置的實用性。

技術特征：

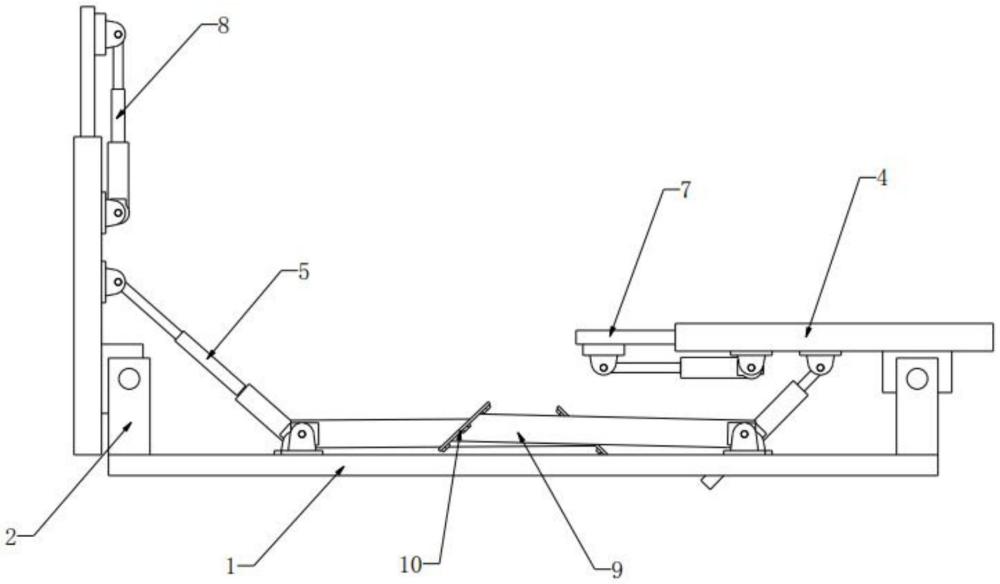

1.一種管道工程深基坑支護裝置，包括底座(1)，其特征在于，所述底座(1)的頂部分布設置有收放機構與支護板(4)，所述收放機構包括立柱(2)、活動板(3)與液壓桿(5)，所述收放機構用于帶動支護板(4)轉動，實現支護板(4)的收放功能；

2.根據權利要求1所述的一種管道工程深基坑支護裝置，其特征在于，所述支護板(4)上設置有加推結構，所述加推結構包括活動腔(6)、加推板(7)與電動推桿(8)。

3.根據權利要求2所述的一種管道工程深基坑支護裝置，其特征在于，其中，兩組所述活動腔(6)分布開設于兩組支護板(4)的相對內側兩壁，兩組所述加推板(7)活動安裝于活動腔(6)的腔內。

4.根據權利要求2所述的一種管道工程深基坑支護裝置，其特征在于，兩組所述電動推桿(8)通過鉸接座活動安裝于兩組支護板(4)的底部，且兩組電動推桿(8)的推桿一端通過鉸接座分別活動安裝于加推板(7)的底部。

5.根據權利要求1所述的一種管道工程深基坑支護裝置，其特征在于，所述底座(1)的頂部設置有加固結構，所述加固結構包括支桿(9)與固定板(10)。

6.根據權利要求5所述的一種管道工程深基坑支護裝置，其特征在于，多組所述支桿(9)通過鉸接座活動分布安裝于底座(1)的頂部，多組所述固定板(10)傾斜分布安裝于多組支桿(9)的一端。

技術總結
本技術涉及管道工程深基坑支護技術領域，公開了一種管道工程深基坑支護裝置，包括底座，所述底座的頂部分布設置有收放機構與支護板。本技術設置有支護板與收放機構，當需要對深基坑兩側進行支護時，工作人員可啟動液壓桿利用其活塞桿一端的伸長配合活動板與立柱的轉動，進而帶動兩組支護板翻轉到與底座垂直，即可通過支護板對需要進行支護的深基坑進行支護保護，在支護結束后再次啟動液壓桿利用其活塞桿一端的收縮分別帶動兩側的支護板同步向內翻轉至與底座平行即可，由此通過收放機構能夠實現支護板的快速支撐防護功能，不需要人工手動操作，增加使用的便利性，提高支護效率，進而提高整體深基坑支護裝置的實用性。

技術研發人員：黃凱,賀志杰,吳樹林,張強
受保護的技術使用者：湖北匠建建設工程有限公司
技術研發日：20240711
技術公布日：2025/4/28
