本技術涉及污水管道清理，尤其涉及一種污水管道清淤裝置。

背景技術：

1、隨著城市化進程的加快，地下污水管道的淤泥清理成為市政維護的重要任務。傳統的清理方式主要依賴人工，效率低下且存在安全隱患。近年來，機械化清理設備逐漸得到應用，但在清理效率和淤泥處理方面仍存在不足。

2、經檢索，中國專利公告號：cn219033517u公開了一種污水管道清淤裝置，包括固定塊，所述固定塊設置有兩個，兩個所述固定塊的相對面一端共同固定連接有把手桿，兩個所述固定塊的一端共同固定連接有調節裝置；所述調節裝置包括固定桿，所述固定桿的兩端均固定連接有第一凸塊，所述固定桿的一端固定連接有驅動電機，所述移動桿的一端貫穿固定桿并固定連接有連接組件，所述連接組件背向移動桿的一端固定連接有清淤尖頭，所述清淤尖頭的外表面安裝有多個清潔刷毛；該實用新型通過設置調節裝置，可便于對整個裝置的長度進行調節，并且在連接組件的作用下，可便于對長時間使用的清淤尖頭進行拆卸更換，但該裝置表面安裝的清潔毛刷長度固定，不易根據大小不同的管道調節清潔毛刷的長度，為此提出一種污水管道清淤裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種污水管道清淤裝置，旨在改善了現有技術中不易根據大小不同的管道調節清潔毛刷的長度的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種污水管道清淤裝置，包括固定桿，所述固定桿內部滑動連接有伸縮桿，所述伸縮桿左端固定連接有儲水倉，所述儲水倉左側設置有清淤尖頭，所述清淤尖頭與所述儲水倉相向一側設置有安裝組件，所述伸縮桿內部固定連接有電動推桿，所述電動推桿伸縮端固定連接有安裝套筒，所述安裝套筒外周轉動連接有多個均勻分布的支撐桿，所述支撐桿一端轉動連接有移動桿，所述移動桿貫穿所述伸縮桿內部，所述伸縮桿外周抵接有多個均勻分布的刷板，所述移動桿一端固定連接在所述刷板一側。

3、通過上述技術方案，電動伸縮桿伸縮端移動可帶動多個支撐桿旋轉從而推動多個刷板移動，使刷板可以適應不同的管道。

4、進一步地，所述安裝組件包括安裝塊，所述安裝塊內部滑動連接有移動軸，所述移動軸底端前后兩側均轉動連接有旋轉桿，所述旋轉桿底端轉動連接有固定軸。

5、通過上述技術方案，移動軸可帶動旋轉桿旋轉從而使固定軸移動。

6、進一步地，所述清淤尖頭右側固定連接有連接軸，所述連接軸右端滑動連接在所述安裝塊內部，所述固定軸一端滑動連接在所述連接軸內部。

7、通過上述技術方案，連接軸插入安裝塊內部將清淤尖頭與伸縮桿相互連接。

8、進一步地，所述移動軸外周套設有彈簧，所述彈簧一端抵接在所述移動軸頂端底側，所述彈簧另一端抵接在所述安裝塊底側。

9、通過上述技術方案，彈簧可推動移動軸移動。

10、進一步地，所述儲水倉外周固定連接有多個均勻分布的高壓噴頭。

11、通過上述技術方案，水流可從高壓噴頭處噴出從而將刷落的淤泥沖出管道。

12、進一步地，所述固定桿右端固定連接有電機，所述電機驅動端固定連接有螺紋桿，所述螺紋桿螺紋連接在所述伸縮桿內部，所述螺紋桿左端固定連接有限位塊，所述限位塊滑動連接在所述伸縮桿內部。

13、通過上述技術方案，電機驅動螺紋桿旋轉可帶動伸縮桿在固定桿內部滑動。

14、進一步地，所述伸縮桿外周固定連接有兩個滑塊，所述固定桿內部開設有兩個滑槽，所述滑塊滑動連接在所述滑槽內部。

15、通過上述技術方案，滑塊用以限制伸縮桿移動。

16、進一步地，所述固定桿外周固定連接有安裝架。

17、通過上述技術方案，安裝架用以安裝固定桿。

18、本實用新型具有如下有益效果：

19、1、本實用新型中，電機驅動螺紋桿旋轉使伸縮桿移動從而使伸縮桿帶動清淤尖頭和多個刷板移動對管道進行清淤，電動推桿伸縮端收縮帶動多個支撐桿旋轉，多個支撐桿旋轉分別推動多個刷板移動，從而調節刷板的位置使刷板可以對直徑大小不同的管道進行刷洗。

20、2、本實用新型中，當需要更換清淤尖頭時可將移動軸按壓進安裝塊內部，移動軸在移動時可帶動兩個旋轉桿旋轉，兩個旋轉桿旋轉分別帶動兩個固定軸移動，當固定軸一端從連接軸內部拔出后便可快速將清淤尖頭取下進行更換。

技術特征：

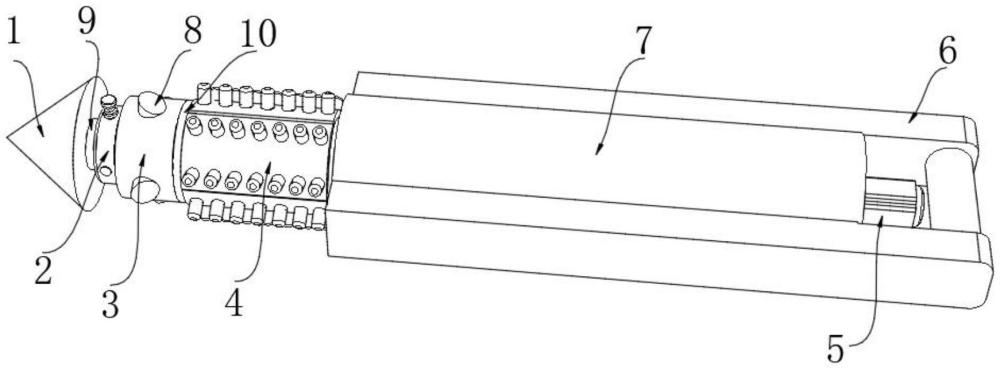

1.一種污水管道清淤裝置，包括固定桿（7），其特征在于：所述固定桿（7）內部滑動連接有伸縮桿（10），所述伸縮桿（10）左端固定連接有儲水倉（3），所述儲水倉（3）左側設置有清淤尖頭（1），所述清淤尖頭（1）與所述儲水倉（3）相向一側設置有安裝組件，所述伸縮桿（10）內部固定連接有電動推桿（17），所述電動推桿（17）伸縮端固定連接有安裝套筒（14），所述安裝套筒（14）外周轉動連接有多個均勻分布的支撐桿（15），所述支撐桿（15）一端轉動連接有移動桿（16），所述移動桿（16）貫穿所述伸縮桿（10）內部，所述伸縮桿（10）外周抵接有多個均勻分布的刷板（4），所述移動桿（16）一端固定連接在所述刷板（4）一側。

2.根據權利要求1所述的一種污水管道清淤裝置，其特征在于：所述安裝組件包括安裝塊（2），所述安裝塊（2）內部滑動連接有移動軸（18），所述移動軸（18）底端前后兩側均轉動連接有旋轉桿（20），所述旋轉桿（20）底端轉動連接有固定軸（21）。

3.根據權利要求2所述的一種污水管道清淤裝置，其特征在于：所述清淤尖頭（1）右側固定連接有連接軸（9），所述連接軸（9）右端滑動連接在所述安裝塊（2）內部，所述固定軸（21）一端滑動連接在所述連接軸（9）內部。

4.根據權利要求2所述的一種污水管道清淤裝置，其特征在于：所述移動軸（18）外周套設有彈簧（19），所述彈簧（19）一端抵接在所述移動軸（18）頂端底側，所述彈簧（19）另一端抵接在所述安裝塊（2）底側。

5.根據權利要求1所述的一種污水管道清淤裝置，其特征在于：所述儲水倉（3）外周固定連接有多個均勻分布的高壓噴頭（8）。

6.根據權利要求1所述的一種污水管道清淤裝置，其特征在于：所述固定桿（7）右端固定連接有電機（5），所述電機（5）驅動端固定連接有螺紋桿（12），所述螺紋桿（12）螺紋連接在所述伸縮桿（10）內部，所述螺紋桿（12）左端固定連接有限位塊（11），所述限位塊（11）滑動連接在所述伸縮桿（10）內部。

7.根據權利要求1所述的一種污水管道清淤裝置，其特征在于：所述伸縮桿（10）外周固定連接有兩個滑塊（13），所述固定桿（7）內部開設有兩個滑槽，所述滑塊（13）滑動連接在所述滑槽內部。

8.根據權利要求1所述的一種污水管道清淤裝置，其特征在于：所述固定桿（7）外周固定連接有安裝架（6）。

技術總結
本技術涉及污水管道清理技術領域，公開了一種污水管道清淤裝置，包括固定桿，所述固定桿內部滑動連接有伸縮桿，所述伸縮桿左端固定連接有儲水倉，所述儲水倉左側設置有清淤尖頭，所述清淤尖頭與所述儲水倉相向一側設置有安裝組件，所述伸縮桿內部固定連接有電動推桿，所述電動推桿伸縮端固定連接有安裝套筒，所述安裝套筒外周轉動連接有多個均勻分布的支撐桿，所述支撐桿一端轉動連接有移動桿，所述移動桿貫穿所述伸縮桿內部。本技術中，多個支撐桿旋轉分別推動多個刷板移動，從而調節刷板的位置使刷板可以對直徑大小不同的管道進行刷洗，固定軸一端從連接軸內部拔出后便可快速將清淤尖頭取下進行更換。

技術研發人員：陳文曦,沈青青,陳錦
受保護的技術使用者：福建創盛建設有限公司
技術研發日：20240708
技術公布日：2025/4/28
