本技術涉及氣源干燥設備，尤其是涉及一種氣體干燥裝置。

背景技術：

1、氣體干燥裝置是一種用于去除氣體中水分或其他濕度成分的設備。在許多工業和實驗室應用中，需要處理干燥的氣體，因為濕氣可能對設備和工藝造成負面影響。氣體干燥裝置通過吸附、冷凝、膜分離、化學反應等方法，將氣體中的水分或濕度成分去除，從而得到干燥的氣體。

2、剛從空壓機出來的壓縮空氣，溫度可達140至170度之間，這時候空氣里面的水都是以氣體狀態存在。無法全面、快速實現水氣分離。只有溫度下降至一定溫度，空氣里的水才能完全變成液體狀態，即使冷干機也無法長時間保持到這個溫度。還會有大量的水以氣體的狀態運送到運用氣端，隨著運輸距離的加長，空氣的溫度逐漸降低，在管道運輸過程中冷熱交替，會產生大量的冷疑水。這就是為什么裝了冷干機，還是有大量冷疑水存在的原因。

3、現在亟需一種在末端(用氣端)干燥氣源的設備來解決這一難題。

技術實現思路

1、本實用新型要解決的技術問題在于，針對現有技術的上述缺陷，提供一種氣體干燥裝置，解決現有氣體干燥裝置結構復雜且需要換芯的問題。

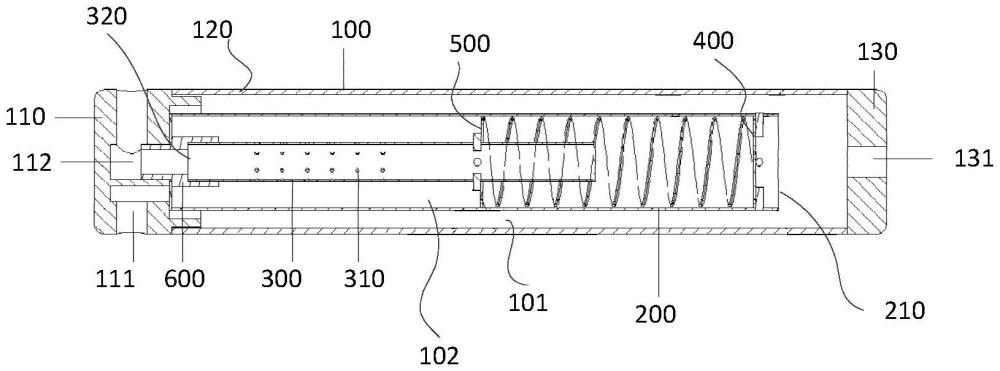

2、本實用新型解決其技術問題所采用的技術方案是：提供一種氣體干燥裝置，包括：殼體、外管和內管；

3、所述殼體設置有靠近第一端設置的第一進氣口和第一出氣口，以及靠近第二端設置的排水口；

4、所述外管設置在殼體內且兩者之間形成第一風道，所述外管的第二進氣口靠近殼體的第二端設置，所述第二進氣口處設置有具有第一通氣孔的第一限流片；

5、所述內管設置在外管內且兩者之間形成第二風道，所述內管的側面設置有第二通氣孔且與第二風道連通，所述內管的第三出氣口與第一出氣口連通。

6、其中，較佳方案是：所述殼體包括端蓋、底蓋和管身，所述端蓋、底蓋分別設置在管身的兩端，所述管身與外管之間形成第一風道，所述第一進氣口和第一出氣口設置在端蓋，所述排水口設置在管身。

7、其中，較佳方案是：所述端蓋和底蓋分別可拆卸連接于所述管身的兩端。

8、其中，較佳方案是：所述端蓋包括內腔，所述第一進氣口和第一出氣口分別設置在端蓋側邊且與內腔連通的，所述端蓋還包括出氣通道，所述出氣通道的一端包括設置在端蓋中心的第四出氣口，所述出氣通道的另一端與第一出氣口連通，所述內腔與第一風道連通，所述第四出氣口與三出氣口連通。

9、其中，較佳方案是：所述第一限流片至少設置一個，且所述第一限流片上布設有多個第一通氣孔，多個所述第一通氣孔圍繞第一限流片的中心區域靠邊緣設置。

10、其中，較佳方案是：所述外管內還設置有第二限流片，所述第二限流片包括第一貫穿口和第三通氣孔，所述第一貫穿口設置在第二限流片的中心區域，所述內管穿過第一貫穿口設置，且所述第二限流片的便于抵靠至外管的內側。

11、其中，較佳方案是：所述第二限流片至少設置一個，且所述第二限流片上布設有多個第三通氣孔，多個所述第三通氣孔圍繞第二限流片的第一貫穿口靠邊緣設置。

12、其中，較佳方案是：所述第三出氣口設置在內管的一端，所述內管的另一端密封設置，多個所述第二通氣孔設置在內管的側面。

13、其中，較佳方案是：所述內管在第三出氣口處設置有接頭，所述接頭的另一端穿過外管與第四出氣口連通。

14、其中，較佳方案是，所述外管靠近所述端蓋的一端固定連接有蓋板，所述蓋板設置有第二貫穿口，所述接頭的一端穿過所述蓋板的貫穿口并插入第四出氣口設置。

15、本實用新型的有益效果在于，與現有技術相比，本實用新型通過一個用于設備末端(用氣端)的氣源干燥器，解決壓縮氣體在管道末端產生大量冷凝水的問題，并且本申請的氣源干燥器不需要濾芯，不需要額外的能源驅動，生產成本低，后期無需維護；本實用新型可以用于替代冷干機的功能，并且不需要能源驅動，具有巨大的經濟效益；利用了離心力和多次壓縮的過程，有效地去除氣體中的水分，提高干燥效果，并最終使干燥的氣體順利流出裝置

技術特征：

1.一種氣體干燥裝置，其特征在于，包括：殼體、外管和內管；

2.根據權利要求1所述的氣體干燥裝置，其特征在于：所述殼體包括端蓋、底蓋和管身，所述端蓋、底蓋分別設置在管身的兩端，所述管身與外管之間形成第一風道，所述第一進氣口和第一出氣口設置在端蓋，所述排水口設置在管身。

3.根據權利要求2所述的氣體干燥裝置，其特征在于：所述端蓋和底蓋分別可拆卸連接于所述管身的兩端。

4.根據權利要求2或3所述的氣體干燥裝置，其特征在于：所述端蓋包括內腔，所述第一進氣口和第一出氣口分別設置在端蓋側邊且與內腔連通的，所述端蓋還包括出氣通道，所述出氣通道的一端包括設置在端蓋中心的第四出氣口，所述出氣通道的另一端與第一出氣口連通，所述內腔與第一風道連通，所述第四出氣口與三出氣口連通。

5.根據權利要求4所述的氣體干燥裝置，其特征在于：所述第一限流片至少設置一個，且所述第一限流片上布設有多個第一通氣孔，多個所述第一通氣孔圍繞第一限流片的中心區域靠邊緣設置。

6.根據權利要求1所述的氣體干燥裝置，其特征在于：所述外管內還設置有第二限流片，所述第二限流片包括第一貫穿口和第三通氣孔，所述第一貫穿口設置在第二限流片的中心區域，所述內管穿過第一貫穿口設置，且所述第二限流片的便于抵靠至外管的內側。

7.根據權利要求6所述的氣體干燥裝置，其特征在于：所述第二限流片至少設置一個，且所述第二限流片上布設有多個第三通氣孔，多個所述第三通氣孔圍繞第二限流片的第一貫穿口靠邊緣設置。

8.根據權利要求1或2所述的氣體干燥裝置，其特征在于：所述第三出氣口設置在內管的一端，所述內管的另一端密封設置，多個所述第二通氣孔設置在內管的側面。

9.根據權利要求4所述的氣體干燥裝置，其特征在于：所述內管在第三出氣口處設置有接頭，所述接頭的另一端穿過外管與第四出氣口連通。

10.根據權利要求9所述的一種氣體干燥裝置，其特征在于，所述外管靠近所述端蓋的一端固定連接有蓋板，所述蓋板設置有第二貫穿口，所述接頭的一端穿過所述蓋板的貫穿口并插入第四出氣口設置。

技術總結
本技術公開提供了一種氣體干燥裝置，包括：殼體、外管和內管；所述殼體設置有靠近第一端設置的第一進氣口和第一出氣口，以及靠近第二端設置的排水口；所述外管設置在殼體內且兩者之間形成第一風道，所述外管的第二進氣口靠近殼體的第二端設置，所述第二進氣口處設置有具有第一通氣孔的第一限流片；所述內管設置在外管內且兩者之間形成第二風道，所述內管的側面設置有第二通氣孔且與第二風道連通，所述內管的第三出氣口與第一出氣口連通。本公開的有益效果主要在于：本技術設計了一個用于設備末端(用氣端)的氣源干燥器，解決壓縮氣體在管道末端產生大量冷凝水的問題。

技術研發人員：李萬國
受保護的技術使用者：佛山市順德區先行者五金有限公司
技術研發日：20240710
技術公布日：2025/4/28
