本技術屬于清淤設備領域，具體為一種水陸兩用清淤設備。

背景技術：

1、隨著水利工程建設的不斷發展，對于河道、湖泊、水庫等水域的清淤工作變得日益重要。傳統的清淤設備往往只能在水域或陸地上單獨作業，無法滿足復雜水域環境的清淤需求。因此，水陸兩用清淤設備應運而生，其能夠在水上和陸地上同時進行清淤作業，大大提高了清淤效率和適應性。

2、例如，在專利公告號為cn220598553u的專利中記載的一種水利工程用快速清淤設備，通過設置的抽淤單元與處理干燥單元，將船體下到待清淤的航道中，驅動電機的輸出端傳動轉動軸轉動，由絞龍葉片將河道中的淤泥進行抽出，并進行破碎向上輸送，且運動到斜置輸淤管處，淤泥從斜置輸淤管落入到船體的船艙內，隨后電動伸縮桿伸長，帶動匯集板將破碎后的淤泥進行聚集，且加熱柱通電加熱，對淤泥中所含的水分進行蒸發風干，并最終通過電推缸伸長，在推動板的推動下，將處理后的淤泥推動到集淤箱的內部；實現了對淤泥中水分的去除，提升了單次的清淤總量，但是該裝置的抽淤單元無法進行調節，無法對河道較深處的位置進行抽淤，同時，該裝置在對淤泥進行排放時，需要人工將集淤箱內的淤泥清理出去，以便裝置可以繼續使用，但這種方式使用起來過于麻煩，且費時費力。

技術實現思路

1、本實用新型的目的在于提供一種水陸兩用清淤設備，以解決背景技術中無法對河道較深處的位置進行抽淤與在對淤泥進行排放時費時費力的問題，同時，該清淤設備也可用于地面清淤。

2、為了實現上述的技術特征，本實用新型的目的是這樣實現的：一種水陸兩用清淤設備，包括清淤機，所述清淤機的前端頂部設有可調節式抽淤的抽淤機構，并用于對河道深處的位置進行抽淤，所述清淤機的中間頂部設有用于存放淤泥的集淤機構，集淤機構用于將抽出的淤泥存放在集淤箱，所述清淤機的后端頂部設有用于對淤泥進行排放的排淤機構，并使淤泥能夠自動的從清淤機上排出。

3、優選的，所述抽淤機構包括升降桿、固定架、抽送管、第一驅動電機、轉動軸、絞龍葉片和輸淤管，所述清淤機的前端頂部固定連接有升降桿，所述升降桿的頂部固定連接有固定架，所述固定架的一端固定連接有抽送管，所述固定架的頂部固定連接有第一驅動電機，所述第一驅動電機的一端固定連接有轉動軸，所述轉動軸的表面固定連接有絞龍葉片，所述抽送管的頂部一端固定連接有輸淤管。

4、優選的，所述集淤機構包括集淤箱、連接槽、連接板和把手，所述清淤機的中間頂部固定連接有集淤箱，所述集淤箱的表面開設有連接槽，所述連接槽的內壁滑動連接有連接板，所述連接板的頂部固定連接有把手。

5、優選的，所述連接槽的內壁尺寸與連接板的外壁尺寸相吻合，當連接板在連接槽的內部滑動時，連接槽能夠對連接板的滑動進行限位，防止連接板在連接槽的內部晃動。

6、優選的，所述排淤機構包括固定塊、連接塊、第二驅動電機、傳送帶和擋板，所述清淤機的后端固定連接有固定塊，所述固定塊的頂部固定連接有連接塊，所述連接塊的內部固定連接有第二驅動電機，所述第二驅動電機的一端設有傳送帶，所述傳送帶的表面固定連接有多組擋板。

7、優選的，所述清淤機的兩端頂部固定連接有浮板。

8、優選的，所述清淤機的表面四周轉動連接有滾輪。

9、優選的，所述清淤機的后端內部固定連接有直流電機。

10、本實用新型有如下有益效果：

11、1、本實用新型通過抽淤機構，根據淤泥的深度，啟動升降桿，使抽送管可以上下調節，將抽送管的一端插在淤泥中，啟動第一驅動電機，帶動轉動軸進行轉動，由絞龍葉片將淤泥進行抽出，并進行破碎向上輸送，且運動到斜置的輸淤管處，使淤泥可以從輸淤管落入到集淤箱內，達到了可以對深度的淤泥進行清理的效果。

12、2、本實用新型通過排淤機構，啟動第二驅動電機，使傳送帶可以進行工作，進而使集淤箱內的淤泥，可以通過傳送帶上擋板排出，達到了更加方便的對淤泥進行清理的效果。

13、3、本實用新型通過給清淤機設置浮板、滾輪、螺旋槳，實現清淤機水陸兩用的功能。

技術特征：

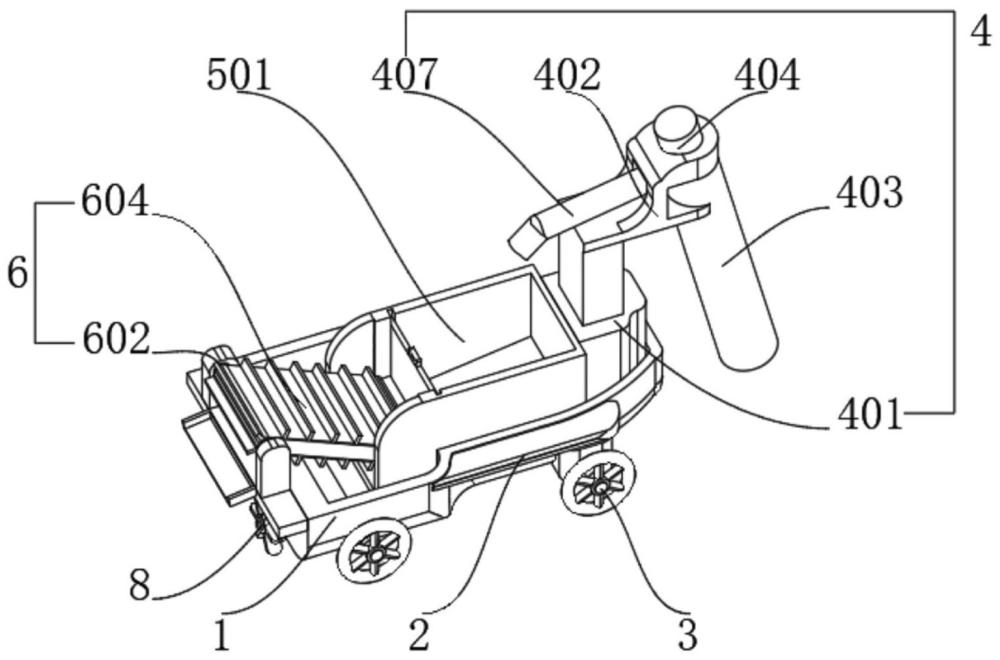

1.一種水陸兩用清淤設備，其特征在于，包括清淤機（1），所述清淤機（1）的前端頂部設有可調節式抽淤的抽淤機構（4），并用于對河道深處的位置進行抽淤，所述清淤機（1）的中間頂部設有用于存放淤泥的集淤機構（5），集淤機構（5）用于將抽出的淤泥存放在集淤箱（501），所述清淤機（1）的后端頂部設有用于對淤泥進行排放的排淤機構（6），并使淤泥能夠自動的從清淤機（1）上排出。

2.根據權利要求1所述一種水陸兩用清淤設備，其特征在于：所述抽淤機構（4）包括升降桿（401）、固定架（402）、抽送管（403）、第一驅動電機（404）、轉動軸（405）、絞龍葉片（406）和輸淤管（407），所述清淤機（1）的前端頂部固定連接有升降桿（401），所述升降桿（401）的頂部固定連接有固定架（402），所述固定架（402）的一端固定連接有抽送管（403），所述固定架（402）的頂部固定連接有第一驅動電機（404），所述第一驅動電機（404）的一端固定連接有轉動軸（405），所述轉動軸（405）的表面固定連接有絞龍葉片（406），所述抽送管（403）的頂部一端固定連接有輸淤管（407）。

3.根據權利要求1所述一種水陸兩用清淤設備，其特征在于：所述集淤機構（5）包括集淤箱（501）、連接槽（502）、連接板（503）和把手（504），所述清淤機（1）的中間頂部固定連接有集淤箱（501），所述集淤箱（501）的表面開設有連接槽（502），所述連接槽（502）的內壁滑動連接有連接板（503），所述連接板（503）的頂部固定連接有把手（504）。

4.根據權利要求3所述一種水陸兩用清淤設備，其特征在于：所述連接槽（502）的內壁尺寸與連接板（503）的外壁尺寸相吻合，當連接板（503）在連接槽（502）的內部滑動時，連接槽（502）能夠對連接板（503）的滑動進行限位，防止連接板（503）在連接槽（502）的內部晃動。

5.根據權利要求3所述一種水陸兩用清淤設備，其特征在于：所述排淤機構（6）包括固定塊（601）、連接塊（602）、第二驅動電機（603）、傳送帶（604）和擋板（605），所述清淤機（1）的后端固定連接有固定塊（601），所述固定塊（601）的頂部固定連接有連接塊（602），所述連接塊（602）的內部固定連接有第二驅動電機（603），所述第二驅動電機（603）的一端設有傳送帶（604），所述傳送帶（604）的表面固定連接有多組擋板（605）。

6.根據權利要求1所述一種水陸兩用清淤設備，其特征在于：所述清淤機（1）的兩端頂部固定連接有浮板（2）。

7.根據權利要求1所述一種水陸兩用清淤設備，其特征在于：所述清淤機（1）的表面四周轉動連接有滾輪（3）。

8.根據權利要求1所述一種水陸兩用清淤設備，其特征在于：所述清淤機（1）的后端內部固定連接有直流電機（7）。

技術總結
本技術提供了一種水陸兩用清淤設備，包括清淤機，所述清淤機的前端頂部設有可調節式抽淤的抽淤機構，并用于對河道深處的位置進行抽淤，所述清淤機的中間頂部設有用于存放淤泥的集淤機構，集淤機構用于將抽出的淤泥存放在集淤箱，所述清淤機的后端頂部設有用于對淤泥進行排放的排淤機構，并使淤泥能夠自動的從清淤機上排出。通過抽淤機構使淤泥可以從輸淤管落入到集淤箱內，達到了可以對深度的淤泥進行清理的效果；通過排淤機構使集淤箱內的淤泥，可以通過傳送帶上擋板排出，達到了更加方便的對淤泥進行清理的效果；清淤機既可以在地上移動，也能在水面漂浮、移動，可作水陸兩用清淤設備。

技術研發人員：余長娥,詹衛華,鐘恒
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240711
技術公布日：2025/4/28
