本申請涉及水渠成型，尤其是涉及一種水渠成型設備。

背景技術：

1、傳統的修建水渠的方式就是人工用木板當模板支撐，然后澆筑混凝土來做水溝成型，但是人工支模不僅浪費模板，浪費料，而且成型后的水溝表面比較粗糙，線條不夠美觀，同時人工成本較高，現如今為了提高修渠效率，通常都使用水渠成型機修建水渠，利用水渠成型機能夠節省模板等物料的投入使用，降低了修建成本，同時減少了人力的投入，也大大提高了工作效率，修建完成的水渠質量也得到了較高的提升，因此水渠成型機的使用日趨廣泛。

2、水渠的形狀由水渠成型機上的外模板決定，外模板擠壓混凝土使混凝土迅速在水渠內成型，外模板長時間與混凝土以及水渠內的土壤相接觸，外模板的表面容易粘黏較多的混凝土和土壤，常見的操作方式是人工對外模板的表面進行清理，手動進行清理操作起來較為繁瑣，需要一點點刮除清潔，整體耗時較長。

技術實現思路

1、為便于對外模板表面進行清理，本申請提供一種水渠成型設備。

2、本申請提供的一種水渠成型設備采用如下的技術方案：

3、一種水渠成型設備，包括水渠成型機本體，所述水渠成型機本體上設置有刮塊，所述刮塊呈不規則的u形，所述刮塊與水渠成型機本體上外模板相適配，所述刮塊滑動設置在水渠成型機本體上，所述水渠成型機本體上設置有用于驅動刮塊滑動對外模板刮除的驅動件；所述?刮塊轉動設置在水渠成型機本體上，所述刮塊轉動套接在外模板上或轉動至外模板上方，還包括固定機構，所述固定機構用于固定刮塊至刮除狀態或豎直狀態。

4、可選的，所述驅動件包括轉動設置在水渠成型機本體上的螺紋桿一，所述螺紋桿一上螺紋連接有移動塊，所述刮塊設置在移動塊上；所述水渠成型機本體的頂部固定設置有防護罩，所述螺紋桿一位于防護罩下方。

5、可選的，成型設備還包括固定塊一、固定塊二、方形塊、圓形桿、套塊和連接桿，所述固定塊一固定在所述防護罩的頂部內壁上，所述固定塊二固定安裝在水渠成型機本體的頂部，所述螺紋桿一轉動安裝在固定塊一和固定塊二之間，所述方形塊固定安裝在移動塊的底部，所述圓形桿固定在方形塊上，所述套塊轉動套設在圓形桿上，所述連接桿固定安裝在套塊上，所述刮塊固定設置在連接桿上。

6、可選的，所述固定機構包括卡入槽、圓形塊、轉動塊和螺紋桿二，所述卡入槽開設在圓形桿上，所述圓形塊固定安裝在方形塊的一側，所述轉動塊螺紋安裝在圓形塊上，所述螺紋桿二螺紋安裝在轉動塊上，所述螺紋桿二與卡入槽相適配。

7、可選的，兩個所述圓形塊的一側均固定安裝有焊接塊，所述焊接塊上轉動安裝有轉動桿，所述轉動桿的一端與轉動塊的一側相接觸，所述焊接塊上開設有轉動槽，所述轉動槽的內壁與轉動桿轉動接觸，所述轉動槽的內壁上開設有環形槽，所述轉動桿上固定套設有環形塊，所述環形塊與環形槽的內壁螺紋連接。

8、可選的，所述固定塊一和固定塊二之間固定安裝有同一個對接桿，所述對接桿與移動塊滑動連接。

9、可選的，所述螺紋桿設置有兩個且位于水渠成型機本體的兩側，兩個所述螺紋桿一上均固定套設有同步輪，兩個所述同步輪之間套設有同一個同步帶，兩個所述防護罩相互靠近的一側均開設有供同步帶經過的開通口。

10、可選的，兩個所述防護罩之間固定安裝有同一個擋板，所述同步帶位于擋板下方。

11、可選的，所述方形塊上開設有矩形槽，所述圓形桿的兩端分別與矩形槽的兩側內壁固定連接，所述矩形槽的一側內壁開設有圓形槽，所述螺紋桿二與圓形槽相適配，所述圓形槽的頂部內壁和底部內壁上均開設有側邊槽，所述螺紋桿二的頂部和底部均固定安裝有矩形塊，兩個所述矩形塊分別滑動安裝在兩個所述側邊槽內。

12、可選的，所述方形塊的一側開設有凹入槽，所述凹入槽的內壁與轉動塊轉動連接，所述防護罩的一側開設有活動孔。

13、綜上所述，本申請包括以下至少一種有益技術效果：

14、1.日常狀態下，刮塊豎直朝上立起，防止水渠成型機本體在使用因刮塊受到影響，等到需要對水渠成型機本體進行使用時，通過驅動件驅使刮塊滑動，利用刮塊即可自動對水渠成型機本體上的外模板的表面進行清理，將外模板上的雜質刮除下來，利用刮塊取代人工手動清理，清理起來更加方便快捷，相對地減少操作耗費的時間。

技術特征：

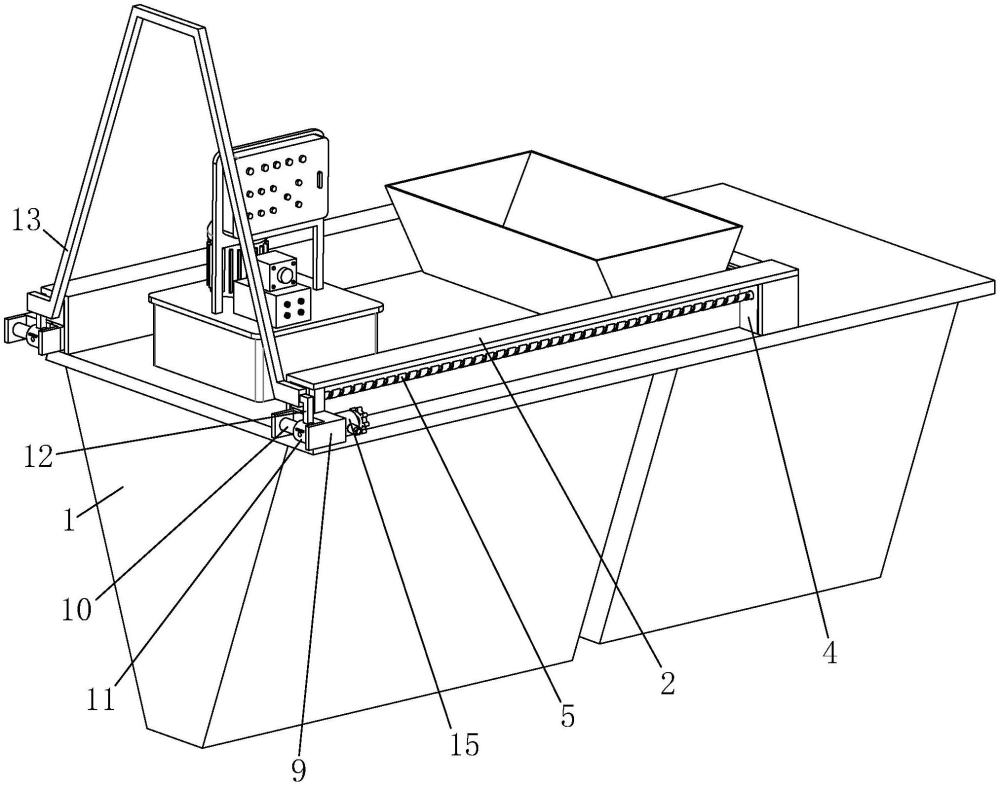

1.一種水渠成型設備，其特征在于：包括水渠成型機本體(1)，所述水渠成型機本體(1)上設置有刮塊(13)，所述刮塊(13)呈不規則的u形，所述刮塊(13)與水渠成型機本體(1)上外模板相適配，所述刮塊(13)滑動設置在水渠成型機本體(1)上，所述水渠成型機本體(1)上設置有用于驅動刮塊(13)滑動對外模板刮除的驅動件；所述?刮塊(13)轉動設置在水渠成型機本體(1)上，所述刮塊(13)轉動套接在外模板上或轉動至外模板上方，還包括固定機構，所述固定機構用于固定刮塊(13)至刮除狀態或豎直狀態。

2.根據權利要求1所述的一種水渠成型設備，其特征在于：所述驅動件包括轉動設置在水渠成型機本體(1)上的螺紋桿一(5)，所述螺紋桿一(5)上螺紋連接有移動塊(8)，所述刮塊(13)設置在移動塊(8)上；所述水渠成型機本體(1)的頂部固定設置有防護罩(2)，所述螺紋桿一(5)位于防護罩(2)下方。

3.根據權利要求2所述的一種水渠成型設備，其特征在于：成型設備還包括固定塊一(3)、固定塊二(4)、方形塊(9)、圓形桿(10)、套塊(11)和連接桿(12)，所述固定塊一(3)固定在所述防護罩(2)的頂部內壁上，所述固定塊二(4)固定安裝在水渠成型機本體(1)的頂部，所述螺紋桿一(5)轉動安裝在固定塊一(3)和固定塊二(4)之間，所述方形塊(9)固定安裝在移動塊(8)的底部，所述圓形桿(10)固定在方形塊(9)上，所述套塊(11)轉動套設在圓形桿(10)上，所述連接桿(12)固定安裝在套塊(11)上，所述刮塊(13)固定設置在連接桿(12)上。

4.根據權利要求3所述的一種水渠成型設備，其特征在于：所述固定機構包括卡入槽(14)、圓形塊(15)、轉動塊(16)和螺紋桿二(17)，所述卡入槽(14)開設在圓形桿(10)上，所述圓形塊(15)固定安裝在方形塊(9)的一側，所述轉動塊(16)螺紋安裝在圓形塊(15)上，所述螺紋桿二(17)螺紋安裝在轉動塊(16)上，所述螺紋桿二(17)與卡入槽(14)相適配。

5.根據權利要求4所述的一種水渠成型設備，其特征在于：兩個所述圓形塊(15)的一側均固定安裝有焊接塊(18)，所述焊接塊(18)上轉動安裝有轉動桿(19)，所述轉動桿(19)的一端與轉動塊(16)的一側相接觸，所述焊接塊(18)上開設有轉動槽，所述轉動槽的內壁與轉動桿(19)轉動接觸，所述轉動槽的內壁上開設有環形槽，所述轉動桿(19)上固定套設有環形塊，所述環形塊與環形槽的內壁螺紋連接。

6.根據權利要求3所述的一種水渠成型設備，其特征在于：所述固定塊一(3)和固定塊二(4)之間固定安裝有同一個對接桿，所述對接桿與移動塊(8)滑動連接。

7.根據權利要求2所述的一種水渠成型設備，其特征在于：所述螺紋桿設置有兩個且位于水渠成型機本體(1)的兩側，兩個所述螺紋桿一(5)上均固定套設有同步輪(6)，兩個所述同步輪(6)之間套設有同一個同步帶(7)，兩個所述防護罩(2)相互靠近的一側均開設有供同步帶(7)經過的開通口。

8.根據權利要求7所述的一種水渠成型設備，其特征在于：所述兩個所述防護罩(2)之間固定安裝有同一個擋板，所述同步帶(7)位于擋板下方。

9.根據權利要求4所述的一種水渠成型設備，其特征在于：所述方形塊(9)上開設有矩形槽，所述圓形桿(10)的兩端分別與矩形槽的兩側內壁固定連接，所述矩形槽的一側內壁開設有圓形槽(20)，所述螺紋桿二(17)與圓形槽(20)相適配，所述圓形槽(20)的頂部內壁和底部內壁上均開設有側邊槽(21)，所述螺紋桿二(17)的頂部和底部均固定安裝有矩形塊(22)，兩個所述矩形塊(22)分別滑動安裝在兩個所述側邊槽(21)內。

10.根據權利要求9所述的一種水渠成型設備，其特征在于：所述方形塊(9)的一側開設有凹入槽，所述凹入槽的內壁與轉動塊(16)轉動連接，所述防護罩(2)的一側開設有活動孔。

技術總結
本申請涉及一種水渠成型設備，屬于水渠成型技術領域，包括水渠成型機本體，所述水渠成型機本體上設置有刮塊，所述刮塊呈不規則的U形，所述刮塊與水渠成型機本體上外模板相適配，所述刮塊滑動設置在水渠成型機本體上，所述水渠成型機本體上設置有用于驅動刮塊滑動對外模板刮除的驅動件；所述刮塊轉動設置在水渠成型機本體上，所述刮塊轉動套接在外模板上或轉動至外模板上方，還包括固定機構，所述固定機構用于固定刮塊至刮除狀態或豎直狀態。本申請具有便于對外模板表面清理的效果。

技術研發人員：梁玉婷,孫用偉,王毓旺
受保護的技術使用者：四川大學工程設計研究院有限公司
技術研發日：20240711
技術公布日：2025/4/28
