本技術涉及基坑支護，具體為一種基坑支護結構。

背景技術：

1、基坑支護工程是指在基坑開挖時，為了保證坑壁穩定，保護主體地下工程施工時的安全以及周?chē)h(huán)境不受損害所采取的工程措施，在基坑內部安裝基坑支護結構，對基坑內壁進行支護是常規的一種技術手段；

2、深度不大的基坑，當部份地段放坡寬度不夠時，可采用短柱橫隔板支撐、臨時擋土墻支撐、斜柱支撐等簡易支護方法，斜柱支撐的步驟是先沿基坑邊緣打設樁柱，在柱樁內側支設擋土板并用斜撐支頂，擋土板內側填土夯實，完成簡易基坑支護；

3、但是樁柱需要在外力作用下鑿入基坑內部，需要多次頻繁鑿打樁柱，較為費時費力，另外樁柱再深入基坑過程中會發生歪斜，導致樁柱與擋土板之間有間隙，樁柱與擋土板、斜撐之間不夠牢固，斜柱支撐在使用時，存在不能便捷將斜柱支撐支護結構牢固組裝的問題。

技術實現思路

1、本實用新型的目的在于提供一種基坑支護結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種基坑支護結構，所述基坑支護結構包括：

4、基坑支護支撐板，所述基坑支護支撐板一側設有多個固定抵接板，每個固定抵接板一側設有多個插接約束塊，每個固定抵接板一側設有約束固定塊，每個約束固定塊上開設活動插接槽；

5、連接組件，所述連接組件與插接約束塊相連接，連接組件包括橫向連接板、插接定位塊；

6、支撐組件，所述支撐組件設于橫向連接板一側，支撐組件包括固定插接塊、上層約束板、支撐固定柱；

7、定位組件，所述定位組件插接在活動插接槽內側，定位組件包括活動插接塊、定位約束環、固定連接塊。

8、優選的，每個所述固定抵接板一側設有橫向連接板，每個橫向連接板一側開設多個插接約束槽，每個插接約束塊插接在相對應的插接約束槽內側。

9、優選的，每個所述橫向連接板上設有插接定位塊，每個橫向連接板上開設兩個下層約束槽，每個橫向連接板上設有上層約束板，每個上層約束板上開設兩個上層約束槽。

10、優選的，每個所述上層約束槽與相對應的下層約束槽相對齊，每個上層約束板上設有一組支撐固定柱，每組支撐固定柱一側設有固定插接塊，每個活動插接槽內側設有活動插接塊。

11、優選的，每個所述活動插接塊一側設有一組定位約束環，每組定位約束環一側設有固定連接塊，每個固定連接塊上開設固定插接槽。

12、優選的，每個所述固定插接槽內側設有固定插接塊，每個插接定位塊上設有定位連接件，每個定位連接件內側設有固定樁柱。

13、優選的，每個所述固定樁柱插接在一組定位約束環內側，每個上層約束槽內側設有牢固柱，每個牢固柱一端插接在下層約束槽內側。

14、與現有技術相比，本實用新型的有益效果是：

15、將橫向連接板鋪設后，將固定抵接板插接在橫向連接板上，依次安裝定位組件和支撐組件，隨后將固定樁柱和兩個牢固柱插接在指定位置，該裝置為多個預制構件組裝拼接，結構簡單，便于操作。

技術特征：

1.一種基坑支護結構，其特征在于：所述基坑支護結構包括：

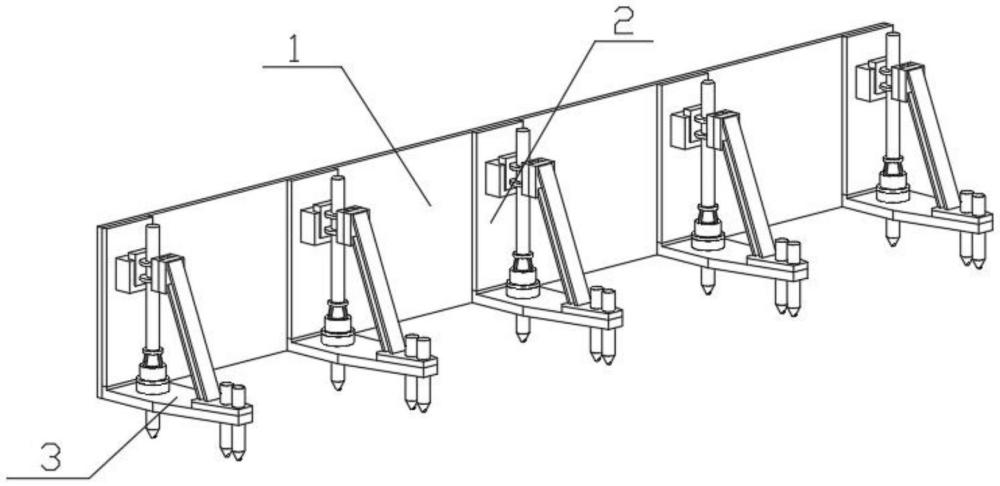

2.根據權利要求1所述的一種基坑支護結構，其特征在于：每個所述固定抵接板(2)一側設有橫向連接板(3)，每個橫向連接板(3)一側開設多個插接約束槽(4)，每個插接約束塊(7)插接在相對應的插接約束槽(4)內側。

3.根據權利要求2所述的一種基坑支護結構，其特征在于：每個所述橫向連接板(3)上設有插接定位塊(5)，每個橫向連接板(3)上開設兩個下層約束槽(6)，每個橫向連接板(3)上設有上層約束板(11)，每個上層約束板(11)上開設兩個上層約束槽(20)。

4.根據權利要求3所述的一種基坑支護結構，其特征在于：每個所述上層約束槽(20)與相對應的下層約束槽(6)相對齊，每個上層約束板(11)上設有一組支撐固定柱(12)，每組支撐固定柱(12)一側設有固定插接塊(10)，每個活動插接槽(9)內側設有活動插接塊(13)。

5.根據權利要求4所述的一種基坑支護結構，其特征在于：每個所述活動插接塊(13)一側設有一組定位約束環(14)，每組定位約束環(14)一側設有固定連接塊(15)，每個固定連接塊(15)上開設固定插接槽(16)。

6.根據權利要求5所述的一種基坑支護結構，其特征在于：每個所述固定插接槽(16)內側設有固定插接塊(10)，每個插接定位塊(5)上設有定位連接件(17)，每個定位連接件(17)內側設有固定樁柱(18)。

7.根據權利要求6所述的一種基坑支護結構，其特征在于：每個所述固定樁柱(18)插接在一組定位約束環(14)內側，每個上層約束槽(20)內側設有牢固柱(19)，每個牢固柱(19)一端插接在下層約束槽(6)內側。

技術總結
本技術涉及基坑支護技術領域，具體為一種基坑支護結構，包括基坑支護支撐板、連接組件、支撐組件、定位組件，基坑支護支撐板一側設有多個固定抵接板，每個固定抵接板一側設有多個插接約束塊，每個固定抵接板一側設有約束固定塊，每個約束固定塊上開設活動插接槽，連接組件與插接約束塊相連接，連接組件包括橫向連接板、插接定位塊，支撐組件設于橫向連接板一側，支撐組件包括固定插接塊、上層約束板、支撐固定柱，將橫向連接板鋪設后，將固定抵接板插接在橫向連接板上，依次安裝定位組件和支撐組件，隨后將固定樁柱和兩個牢固柱插接在指定位置，該裝置為多個預制構件組裝拼接，結構簡單，便于操作。

技術研發人員：唐巖巖,陳東鵬,陳永兵,譚明,王慶成,陸?zhàn)┝?趙云科
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240717
技術公布日：2025/4/28
