本新型涉及建筑模具，具體涉及一種排水溝澆筑用溝墻頂面線控制裝置。

背景技術：

1、在機場工程施工中，排水溝因縱坡設計往往出現溝墻高度變化，故此加強溝墻頂面線控制，對于確保蓋板安放的基層平整有重要作用。溝墻頂面線過高過低都不利于預制蓋板的順利安裝。目前在排水溝模板工程中，為確保預制蓋板安裝的溝墻頂面線符合設計要求，通常采取模板上沿口與設計線重合法、掛線法進行控制。結合目前現有技術，經分析主要存在的問題是：

2、1、采用模板上沿口與設計線重合法實施，該方法能有效確保頂面線與設計線的符合性，精度高，但需要對模板根據溝墻高度變化進行裁板，且在設計溝墻高變化多、需要進行多次周轉施工使用的條件下，則排水溝工程量較大時模板材料耗費大，成本高。

3、2、采用掛線法施工應用較多，但因控制線處于模板里口，只能靠模板一側設置，且澆筑過程易受混凝土污染，致使操作人員也不易觀察頂面線位置，控制精度受影響，有時出現澆筑面或高或低的現象，則不利于后續預制蓋板安裝。

技術實現思路

1、本新型提供了一種排水溝澆筑用溝墻頂面線控制裝置，目的是解決背景技術部分1、2所述的問題。

2、為實現上述目的，本新型的技術方案是：

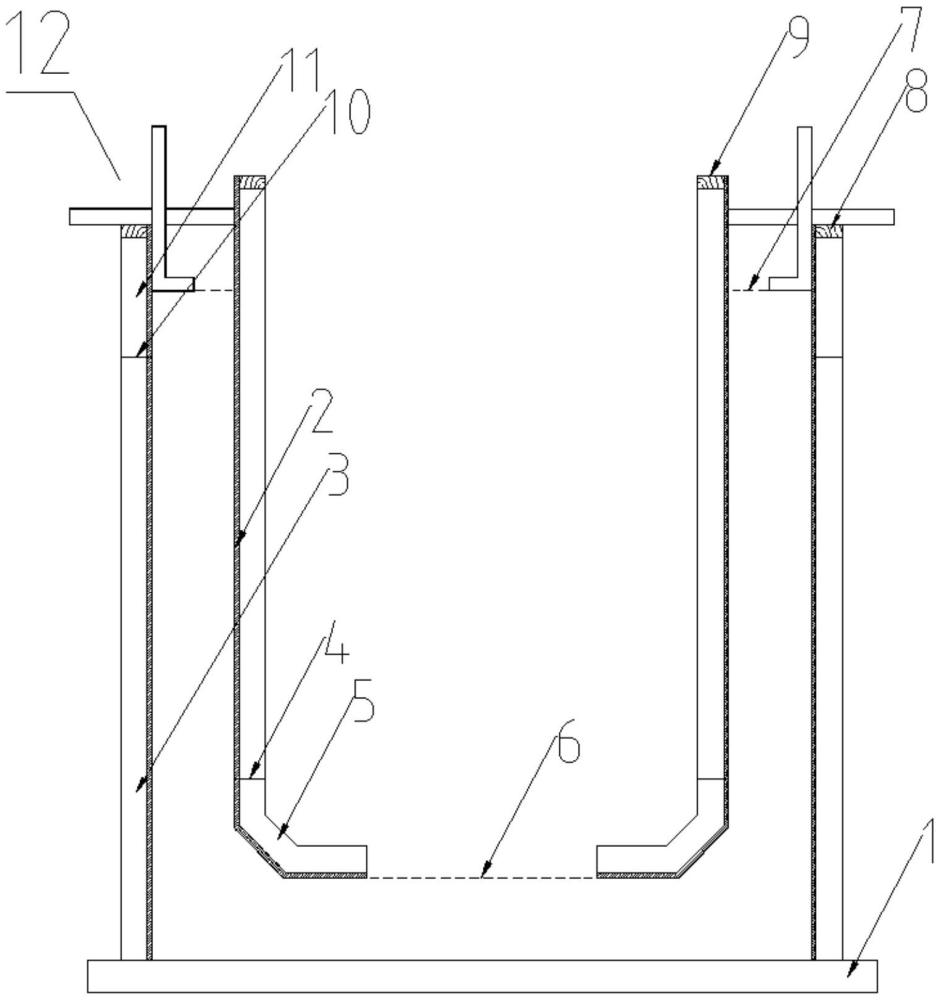

3、一種排水溝澆筑用溝墻頂面線控制裝置，包括定位板、縱向調節板、水平調節板、限位板，所述的定位板水平設置并固定連接于縱向調節板的底端，所述的縱向調節板與水平調節板十字交叉并通過第一調節機構調節相對位置，所述的限位板連接于縱向調節板與水平調節板之間，所述的限位板通過第二調節機構調節與水平調節板的相對位置，并用以對縱向調節板進行限位，所述的定位板用以對溝墻頂面的高度進行標記。

4、優選的，所述的縱向調節板為長條形板狀結構，所述的定位板一體連接或者焊接于縱向調節板的底端，定位板與縱向調節板的端部連接并構成直角結構。

5、優選的，所述的水平調節板為角鋼結構，水平調節板的角鋼結構的豎直段與縱向調節板通過第一調節機構連接，水平調節板的角鋼結構的水平段用以與溝墻模板體系中的外模板頂端貼合。

6、優選的，所述的第一調節機構包括設于水平調節板的角鋼結構的豎直段的若干第一腰型孔，所述的第一腰型孔沿水平調節板的長度方向設置；還包括沿縱向設于縱向調節板上的若干第二腰型孔，所述的第一腰型孔和第二腰型孔通過第一螺栓螺母組件連接。

7、優選的，所述的限位板也為角鋼結構，限位板的角鋼結構豎向設置，限位板的角鋼結構的一個側壁設有通孔，所述的第二調節機構包括穿過通孔及第一腰型孔的第二螺栓，第二螺栓通過螺母將水平調節板的豎直段鎖緊；限位板的另一側壁與縱向調節板的邊緣貼合。

8、優選的，所述的水平調節板的角鋼結構的水平段沿長度方向分布有若干第三腰型孔，所述的第三腰型孔配置有墊圈及自攻螺絲，所述的自攻螺絲依次穿過墊圈及第三腰型孔，并用以與內模板頂端的木棱連接。

9、優選的，所述的墊圈及自攻螺絲分別配置有2個，在水平段上配置有氣泡水平儀。

10、優選的，所述的限位板的高度與水平調節板的高度相同，所述的定位板頂端設有警示色涂層。

11、優選的，所述的縱向調節板的外表面還設有用以標示與水平調節板的相對高度的刻度線。

12、本新型一種排水溝澆筑用溝墻頂面線控制裝置具有如下有益效果：

13、1、本新型采用易于獲得的常用材料，工藝簡單，在加工場就能實施，且可多次周轉使用，成本低。

14、2、本新型不采用模板上沿口與設計線重合法，實施不用大量裁模板，配合裝配式模板方案可降低溝墻模板裁板量，提高模板周轉使用效率，降低施工成本。

15、3、與掛線法相比，本新型更易于觀察，安裝位置調整靈活、拆操作方便，施工工效高，且有利于匹配靠尺檢查溝墻頂平整狀態，可保證頂面線位置精度，有效保證溝墻頂面線位置符合設計要求。

技術特征：

1.一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：包括定位板、縱向調節板、水平調節板、限位板，所述的定位板水平設置并固定連接于縱向調節板的底端，所述的縱向調節板與水平調節板十字交叉并通過第一調節機構調節相對位置，所述的限位板連接于縱向調節板與水平調節板之間，所述的限位板通過第二調節機構調節與水平調節板的相對位置，并用以對縱向調節板進行限位，所述的定位板用以對溝墻頂面的高度進行標記。

2.如權利要求1所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的縱向調節板為長條形板狀結構，所述的定位板一體連接或者焊接于縱向調節板的底端，定位板與縱向調節板的端部連接并構成直角結構。

3.如權利要求2所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的水平調節板為角鋼結構，水平調節板的角鋼結構的豎直段與縱向調節板通過第一調節機構連接，水平調節板的角鋼結構的水平段用以與溝墻模板體系中的外模板頂端貼合。

4.如權利要求3所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的第一調節機構包括設于水平調節板的角鋼結構的豎直段的若干第一腰型孔，所述的第一腰型孔沿水平調節板的長度方向設置；還包括沿縱向設于縱向調節板上的若干第二腰型孔，所述的第一腰型孔和第二腰型孔通過第一螺栓螺母組件連接。

5.如權利要求4所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的限位板也為角鋼結構，限位板的角鋼結構豎向設置，限位板的角鋼結構的一個側壁設有通孔，所述的第二調節機構包括穿過通孔及第一腰型孔的第二螺栓，第二螺栓通過螺母將水平調節板的豎直段鎖緊；限位板的另一側壁與縱向調節板的邊緣貼合。

6.如權利要求5所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的水平調節板的角鋼結構的水平段沿長度方向分布有若干第三腰型孔，所述的第三腰型孔配置有墊圈及自攻螺絲，所述的自攻螺絲依次穿過墊圈及第三腰型孔，并用以與內模板頂端的木棱連接。

7.如權利要求6所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的墊圈及自攻螺絲分別配置有2個，在水平段上配置有氣泡水平儀。

8.如權利要求7所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的限位板的高度與水平調節板的高度相同，所述的定位板頂端設有警示色涂層。

9.如權利要求8所述的一種排水溝澆筑用溝墻頂面線控制裝置，其特征為：所述的縱向調節板的外表面還設有用以標示與水平調節板的相對高度的刻度線。

技術總結
一種排水溝澆筑用溝墻頂面線控制裝置，涉及建筑模具技術領域，包括定位板、縱向調節板、水平調節板、限位板，所述的定位板水平設置并固定連接于縱向調節板的底端，所述的縱向調節板與水平調節板十字交叉并通過第一調節機構調節相對位置，所述的限位板連接于縱向調節板與水平調節板之間，所述的限位板通過第二調節機構調節與水平調節板的相對位置，并用以對縱向調節板進行限位，所述的定位板用以對溝墻頂面的高度進行標記。本新型可長期周轉使用，避免大量切裁模板，降低施工成本，使用方便，澆筑時更容易被觀察到，可有效提高排水溝頂面的澆筑質量。

技術研發人員：王茂,宋思聰
受保護的技術使用者：民航機場建設工程有限公司
技術研發日：20240709
技術公布日：2025/4/28
