本技術涉及挖掘機，尤其涉及一種煤礦井下用氣動挖掘機。

背景技術：

1、礦井挖掘機是一種專門用于地下礦井環境中的重型機械設備，它主要用于挖掘和裝載礦石或其他地下資源。

2、挖掘機通常通過油泵控制高壓油的循環流動，使得高壓油作用負載設備，從而驅使負載設備運行，然而現有技術中，油泵的運轉通常采用電動或柴油動力的方式。煤礦井下在回風巷、爆破掘進巷、聯絡巷初始盲巷掘進巷道等很多地點由于底鼓、修幫及清渣、清淤、挖掘排水溝等都要用到挖掘機，但這些地方要不瓦斯含量較高、要不對通風和巷道內空氣含氧氣量和空氣質量有嚴格要求，從而造成電動挖掘機和柴油動力挖掘機在使用時，容易存在挖掘機失爆、漏爆等電氣風險，且柴油動力的挖掘機在使用時存在消耗氧氣、尾氣污染等缺點。

3、基于上述缺陷，提供一種煤礦井下用氣動挖掘機。

技術實現思路

1、本實用新型的目的在于：為了解決上述問題，而提出的一種煤礦井下用氣動挖掘機。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種煤礦井下用氣動挖掘機，包括挖掘機本體、負載設備、安裝在挖掘機本體上的設備箱和安裝在設備箱中用于對負載設備驅動的高壓油循環系統；

3、所述設備箱中安裝有為高壓油循環系統提供動力的氣動馬達，所述設備箱中設置有配合氣動馬達對高壓油降溫的部件；

4、所述氣動馬達上形成有配合壓風進出的進氣口和排氣口，所述設備箱外部設置有氣管，所述氣管通過連通件與進氣口相連，所述挖掘機本體上設置有配合氣管收卷的部件。

5、優選地，所述高壓油循環系統包括設置在設備箱中的油箱和配合高壓油循環流動的油泵，所述油泵與氣動馬達之間安裝有配合傳動的減速機。

6、優選地，配合所述氣動馬達對高壓油降溫的部件包括安裝在設備箱中的冷凝器，所述冷凝器與排氣口之間通過管道連通，高壓油通過油路流經負載設備后進入冷凝器，在被冷凝器降溫后沿油路流回油箱。

7、優選地，所述冷凝器中安裝有消音器，由氣動馬達排出的常壓風進入冷凝器后，在經消音器后作用在冷凝器的散熱片上。

8、優選地，配合所述氣管收卷的部件包括固設在挖掘機本體上的設備架，所述設備架上轉動連接有配合氣管繞卷的卷盤，所述設備架中設置有驅使卷盤轉動復位的卷簧，所述氣管上固設有配合設備架對其輸入端限位的擋圈。

9、優選地，所述連通件包括設置在設備架外側且與氣管輸出端連通的旋轉接頭，所述旋轉接頭的輸出端與進氣口相連通。

10、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

11、本申請中，通過氣動馬達的設置，利用壓風接口提供的壓風作為負載設備運行的動力源，能夠消除電動挖掘機存在失爆、漏爆的電氣風險，同時克服了柴油挖掘機的額消耗氧氣，且存在尾氣污染的缺點，解決了傳統電動、柴油挖掘機的使用弊端。

12、本申請中，氣動馬達的排氣口與冷凝器的進風口連接，常壓風進入冷凝器進風口后吹到冷凝器的散熱片上，對液壓油降溫，有利于高壓油的持續流動循環，從而有利于負載設備的運行使用。

13、本申請中，由氣動馬達排出的常壓風進入冷凝器后，在經消音器后作用在冷凝器的散熱片上，消音器用于降低風噪，達到降低設備運行噪音的目的

14、本申請中，當挖掘機本體機行走時氣管帶動卷盤轉動，使得氣管相對卷盤向外伸長，此時卷簧被反卷儲能，當挖掘機反向行駛時，卷盤轉動復位，實現對伸長的氣管進行自動收卷，達到便于使用的目的。

技術特征：

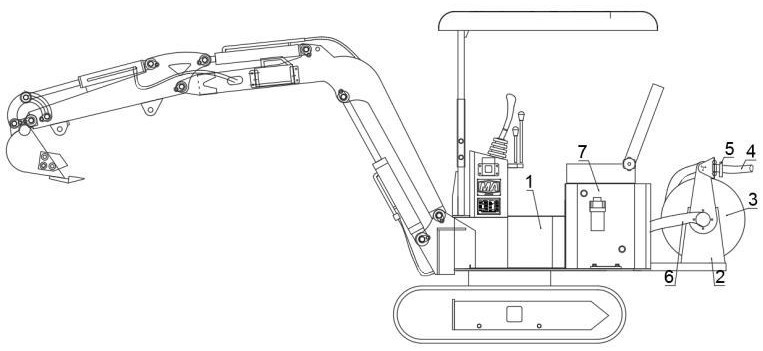

1.一種煤礦井下用氣動挖掘機，包括挖掘機本體（1）、負載設備（14）、安裝在挖掘機本體（1）上的設備箱（7）和安裝在設備箱（7）中用于對負載設備（14）驅動的高壓油循環系統，其特征在于：

2.根據權利要求1所述的一種煤礦井下用氣動挖掘機，其特征在于，所述高壓油循環系統包括設置在設備箱（7）中的油箱（13）和配合高壓油循環流動的油泵（12），所述油泵（12）與氣動馬達（8）之間安裝有配合傳動的減速機（11）。

3.根據權利要求1所述的一種煤礦井下用氣動挖掘機，其特征在于，配合所述氣動馬達（8）對高壓油降溫的部件包括安裝在設備箱（7）中的冷凝器（15），所述冷凝器（15）與排氣口（10）之間通過管道連通，高壓油通過油路流經負載設備（14）后進入冷凝器（15），在被冷凝器（15）降溫后沿油路流回油箱（13）。

4.根據權利要求3所述的一種煤礦井下用氣動挖掘機，其特征在于，所述冷凝器（15）中安裝有消音器（16），由氣動馬達（8）排出的常壓風進入冷凝器（15）后，在經消音器（16）后作用在冷凝器（15）的散熱片上。

5.根據權利要求1所述的一種煤礦井下用氣動挖掘機，其特征在于，配合所述氣管（4）收卷的部件包括固設在挖掘機本體（1）上的設備架（2），所述設備架（2）上轉動連接有配合氣管（4）繞卷的卷盤（3），所述設備架（2）中設置有驅使卷盤（3）轉動復位的卷簧，所述氣管（4）上固設有配合設備架（2）對其輸入端限位的擋圈（5）。

6.根據權利要求5所述的一種煤礦井下用氣動挖掘機，其特征在于，所述連通件包括設置在設備架（2）外側且與氣管（4）輸出端連通的旋轉接頭（6），所述旋轉接頭（6）的輸出端與進氣口（9）相連通。

技術總結
本技術公開了一種煤礦井下用氣動挖掘機，包括挖掘機本體、負載設備、設備箱和高壓油循環系統；所述設備箱中安裝有氣動馬達，所述設備箱中設置有配合氣動馬達對高壓油降溫的部件；所述氣動馬達上形成有進氣口和排氣口，所述設備箱外部設置有氣管，所述挖掘機本體上設置有配合氣管收卷的部件。本技術中，首先，利用壓風接口提供的壓風作為負載設備運行的動力源，能夠消除電動挖掘機存在失爆、漏爆的電氣風險，同時克服了柴油挖掘機的額消耗氧氣，且存在尾氣污染的缺點，其次，常壓風進入冷凝器進風口后吹到冷凝器的散熱片上，對液壓油降溫，有利于高壓油的持續流動循環，從而有利于負載設備的運行使用。

技術研發人員：余方清,張紅濤,吳銘,李士豪,馬豐嶺,王潔華
受保護的技術使用者：淮南安裕機電科技有限責任公司
技術研發日：20240718
技術公布日：2025/4/24
