本技術涉及地下土層換土，尤其是一種市政工程地下土層換土設備。

背景技術：

1、市政基礎設施工程是指城市道路、公共交通、供水、排水、燃氣、熱力、園林、環衛、污水處理、垃圾處理、防洪、地下公共設施及附屬設施的土建、管道、設備安裝工程，在市政工程項目中包括對市區道路的規劃和建設，隨著城市化進程加快，城市的綠化水平逐漸提高，具有吸水過濾功能的公園、花園成為未來設計的一個重要方面；通過設置不同土層進行對雨水進行過濾，但長時間使用后，土壤下層的過濾土層會出現堵塞現象，使該層出現缺氧狀況，進而引起無氧生物的繁殖加快，加重過濾土層的堵塞程度，最終導致過濾土層難以下滲，應對該種情況一般是對地下土層進行開挖換土，再重新填埋地面土層。

2、根據專利公開號為cn?111742626?b的專利提出的一種市政工程地下土層換土設備，包括行走機構、執行機構，本發明設計的換土機構，可以下伸入土壤下側的過濾土層內，對過濾土層進行換土，防止長時間使用后，土壤下層的過濾土層出現堵塞現象。本發明中為了降低通過機械臂驅動換土機構向前行走時對機械臂的損耗，降低機械臂的使用壽命；本發明中第一螺旋片和第二螺旋片設計成旋向相反還具有粉碎土塊的作用；第一螺旋片在向前旋轉時會擠壓對應區域的土層，使其受壓成為塊狀體，在第二螺旋片旋轉經過這些塊狀體的時候，會螺旋切割使這些塊狀體粉碎；提高土層的孔隙率，增加換土后過濾土層的過濾能力，提高下滲速度。

3、上述市政工程換土裝置存在的問題是：裝置在完成開挖換土的操作后，還需要再次驅動專門的運土設備進行表面土層的鋪設操作，這種換土流程較為繁瑣，耗時較長，降低了工作效率。

技術實現思路

1、本實用新型要解決的技術問題是：針對上述存在的問題，提供一種市政工程地下土層換土設備。

2、本實用新型所采用的技術方案是：一種市政工程地下土層換土設備，其特征在于，包括：

3、行駛機體，底部設有底槽；

4、換土機構，設于所述底槽內，所述換土機構用于對所述行駛機體底部的土體攪碎翻動以實現換土；

5、下料機構，設于所述行駛機體的頂部，所述下料機構用于對換土后的地表進行下料填埋覆蓋；

6、行走機構，設于所述行駛機體的底部兩側，所述行走機構用于帶動設備整體移動。

7、通過上述技術手段，利用行走機構將設備移動至需要換土的區域，利用換土機構對行駛機體底部的土體進行換土操作，在換土后利用下料機構對已換土的區域進行填埋覆蓋，使得換土功能與地面土層回填功能相結合，提高了工作效率。

8、在一些實施例中，所述換土機構包括兩個第一輥軸、折疊組件、第一驅動電機與推動氣缸，所述第一輥軸的外壁設有螺旋片，所述第一驅動電機的輸出端經驅動軸連接于所述第一輥軸的端部，兩個所述第一輥軸的兩端均經所述折疊組件相連接，所述折疊組件的控制端連接有所述推動氣缸，在所述推動氣缸的驅動下，所述折疊組件能夠調節所述第一輥軸的間距及縱向開挖深度。

9、在一些實施例中，所述折疊組件包括第一折疊架、第二折疊架、連接活動板與鉸鏈座，任一所述第一輥軸的兩端均與所述第一折疊架的第一端相連接，另外一個所述第一輥軸的兩端均與所述第二折疊架的第一端相連接，所述第一折疊架與所述第二折疊架中部位置之間經活動軸轉動連接，所述第一折疊架與所述第二折疊架的第二端均鉸接有鉸鏈座，所述推動氣缸的輸出端經伸縮軸連接有連接活動板，所述鉸鏈座與所述連接活動板之間鉸接。

10、在一些實施例中，所述下料機構包括土料斗、處理組件與傳輸組件，所述行駛機體頂部經支撐架連接有所述土料斗，所述土料斗的內底部設有下料槽口，所述土料斗的下方設有與所述下料槽口相對應的所述處理組件，所述處理組件的底部設有所述傳輸組件，所述處理組件用于將所述土料斗下放的土料進行攪碎處理，所述傳輸組件用于將處理后的土料傳輸至地表。

11、在一些實施例中，所述處理組件包括攪碎倉、第二輥軸與第二驅動電機，所述攪碎倉設于所述土料斗的底部，所述攪碎倉內設有與所述下料槽口對應連通的內倉，所述內倉的內部設有多個所述第二輥軸，所述攪碎倉的外壁設有與所述第二輥軸相對應的所述第二驅動電機，所述第二驅動電機的輸出端與所述第二輥軸的端部相連接，所述第二輥軸的外壁設有攪碎齒。

12、在一些實施例中，所述傳輸組件包括傳輸臺、傳輸帶、第三驅動電機，所述行駛機體的頂部經基座安裝有所述傳輸臺，所述傳輸臺上設有安裝槽，所述安裝槽內安裝有所述傳輸帶，所述傳輸臺的側壁安裝有用于驅動所述傳輸帶的所述第三驅動電機。

13、在一些實施例中，所述行走機構包括履帶與驅動輪，所述行駛機體的底部設有所述驅動輪與所述履帶。

14、在一些實施例中，所述行駛機體的頂部設有檢修梯。

15、本實用新型的有益效果是：

16、1、通過行駛機體底部的行走機構將設備移動至待換土的區域，利用換土機構對行駛機體底部的區域進行開挖換土操作，使得底部土層攪碎翻起達到換土效果，并在該區域換土完成后，利用下料機構對完成換土的區域進行填埋覆蓋，使得換土功能與地面土回填功能集中為一體，節省工作時間，提高了工作效率，降低了由于頂層土體得不到及時填埋而導致地下土層受照射干結的風險，極大程度上保證了土體的過濾效果。

17、2、通過下料機構中的處理組件將土料斗下落的待填埋土進行攪碎處理，使得傳輸組件將破碎后的土體對換土區域進行填埋，提高了填埋后的地面土層的過濾效果。

技術特征：

1.一種市政工程地下土層換土設備，其特征在于，包括：

2.根據權利要求1所述的一種市政工程地下土層換土設備，其特征在于：所述換土機構(3)包括兩個第一輥軸(19)、折疊組件、第一驅動電機(17)與推動氣缸(11)，所述第一輥軸(19)的外壁設有螺旋片(20)，所述第一驅動電機(17)的輸出端經驅動軸(18)連接于所述第一輥軸(19)的端部，兩個所述第一輥軸(19)的兩端均經所述折疊組件相連接，所述折疊組件的控制端連接有所述推動氣缸(11)，在所述推動氣缸(11)的驅動下，所述折疊組件能夠調節所述第一輥軸(19)的間距及縱向開挖深度。

3.根據權利要求2所述的一種市政工程地下土層換土設備，其特征在于：所述折疊組件包括第一折疊架(14)、第二折疊架(15)、連接活動板(29)與鉸鏈座(13)，任一所述第一輥軸(19)的兩端均與所述第一折疊架(14)的第一端相連接，另外一個所述第一輥軸(19)的兩端均與所述第二折疊架(15)的第一端相連接，所述第一折疊架(14)與所述第二折疊架(15)中部位置之間經活動軸(16)轉動連接，所述第一折疊架(14)與所述第二折疊架(15)的第二端均鉸接有鉸鏈座(13)，所述推動氣缸(11)的輸出端經伸縮軸(12)連接有連接活動板(29)，所述鉸鏈座(13)與所述連接活動板(29)之間鉸接。

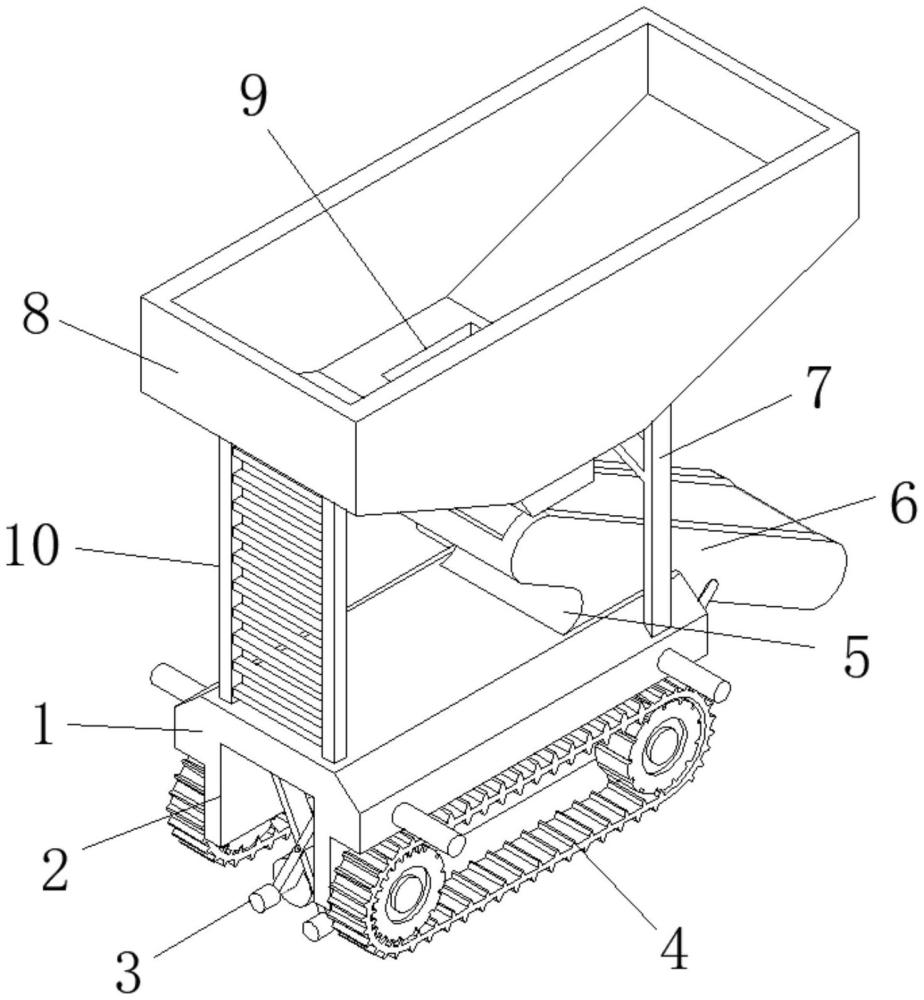

4.根據權利要求1所述的一種市政工程地下土層換土設備，其特征在于：所述下料機構包括土料斗(8)、處理組件(21)與傳輸組件(6)，所述行駛機體(1)頂部經支撐架(7)連接有所述土料斗(8)，所述土料斗(8)的內底部設有下料槽口(9)，所述土料斗(8)的下方設有與所述下料槽口(9)相對應的所述處理組件(21)，所述處理組件(21)的底部設有所述傳輸組件(6)，所述處理組件(21)用于將所述土料斗(8)下放的土料進行攪碎處理，所述傳輸組件(6)用于將處理后的土料傳輸至地表。

5.根據權利要求4所述的一種市政工程地下土層換土設備，其特征在于：所述處理組件(21)包括攪碎倉(22)、第二輥軸(24)與第二驅動電機(23)，所述攪碎倉(22)設于所述土料斗(8)的底部，所述攪碎倉(22)內設有與所述下料槽口(9)對應連通的內倉(25)，所述內倉(25)的內部設有多個所述第二輥軸(24)，所述攪碎倉(22)的外壁設有與所述第二輥軸(24)相對應的所述第二驅動電機(23)，所述第二驅動電機(23)的輸出端與所述第二輥軸(24)的端部相連接，所述第二輥軸(24)的外壁設有攪碎齒(26)。

6.根據權利要求4所述的一種市政工程地下土層換土設備，其特征在于：所述傳輸組件(6)包括傳輸臺(30)、傳輸帶(31)、第三驅動電機(28)，所述行駛機體(1)的頂部經基座(5)安裝有所述傳輸臺(30)，所述傳輸臺(30)上設有安裝槽(27)，所述安裝槽(27)內安裝有所述傳輸帶(31)，所述傳輸臺(30)的側壁安裝有用于驅動所述傳輸帶(31)的所述第三驅動電機(28)。

7.根據權利要求1所述的一種市政工程地下土層換土設備，其特征在于：所述行走機構包括履帶(4)與驅動輪，所述行駛機體(1)的底部設有所述驅動輪與所述履帶(4)。

8.根據權利要求1所述的一種市政工程地下土層換土設備，其特征在于：所述行駛機體(1)的頂部設有檢修梯(10)。

技術總結
本申請涉及一種市政工程地下土層換土設備。本申請適用于地下土層換土技術領域。本申請要解決的技術問題是：提供一種市政工程地下土層換土設備。本申請所采用的技術方案是：一種市政工程地下土層換土設備，其特征在于，包括：行駛機體，底部設有底槽；換土機構，設于所述底槽內，所述換土機構用于對所述行駛機體底部的土體攪碎翻動以實現換土；下料機構，設于所述行駛機體的頂部，所述下料機構用于對換土后的地表進行下料填埋覆蓋；行走機構，設于所述行駛機體的底部兩側，所述行走機構用于帶動設備整體移動。

技術研發人員：周琪,王青峰,王珍,張若男,于思雨
受保護的技術使用者：中國電建集團華東勘測設計研究院有限公司
技術研發日：20240729
技術公布日：2025/4/28
