本技術涉及一種節水蹲便器，特別是涉及一種可追加后強沖的高效沖排節水蹲便器。

背景技術：

1、現有公廁節水蹲便器：多數容易沖洗情況下，存在沖洗量顯著富余，浪費水的問題；很少數不容易沖洗情況下，存在一次沖洗不凈，必須再次沖洗，甚至二次再次沖洗，才能沖凈的問題。為了解決這問題，通常的做法就是讓沖水量兼容容易沖洗和不容易沖洗，以盡量避免沖不凈的情況，因此存在費水問題；最新的做法是縮小蹲便器的匯集斗，在不增加沖水量的前提下，相對增強匯集斗沖洗力度；但是，縮小的匯集斗，也存在極少數情況下，會便溺在匯集斗外面，既大大增加保潔負擔，又影響蹲便間正常使用，還損害公廁整潔環境?？傊嬖冢荒茏龅礁咝_排問題。

2、現有一種公告號為cn204676663u的提前沖潤雙沖水蹲便器，包括固定在地面上的蹲便器本體，本體的后方設有連接下水道的水封彎頭，本體的后端設有沖水管道ⅰ，沖水管道ⅰ上設有閥門ⅰ，所述本體的上邊緣設有預沖水道；所述預沖水道連接有沖水管道ⅱ；所述沖水管道ⅱ串聯有閥門ⅱ；所述沖水管道ⅱ連接預沖水箱；預沖水箱的進水口連接到?jīng)_水管道ⅰ上。為了能使得沖潤完全，所述本體的上邊緣的前段內側設有沖水口。為了能在二次沖洗時全方位沖洗，所述閥門ⅱ和本體之間的沖水管道ⅱ通過管道與沖水管道ⅰ聯通。為了防止水回流到水封彎管處，所述沖水管道ⅱ與沖水管道ⅰ聯通管道上設有單向閥門。所述閥門ⅰ和閥門ⅱ均為電子閥門。所述本體的前部設有下凹緩沖槽。其提前沖潤相對于現有二次沖洗的一次沖洗能夠顯著節水，但是，其前后沖潤沖洗在多數容易沖洗情況下，仍然存在費水，沖排效能低的問題。

技術實現思路

1、本實用新型目的在于克服現有技術的上述缺陷，提供一種可追加后強沖的高效沖排節水蹲便器。其能進行多數情況下的一次節水式日常沖洗，起到節水作用，如果沖不凈，還可以進行少數情況下的二次強力沖洗，起到徹底沖洗作用，實現節水沖凈的高效沖排。

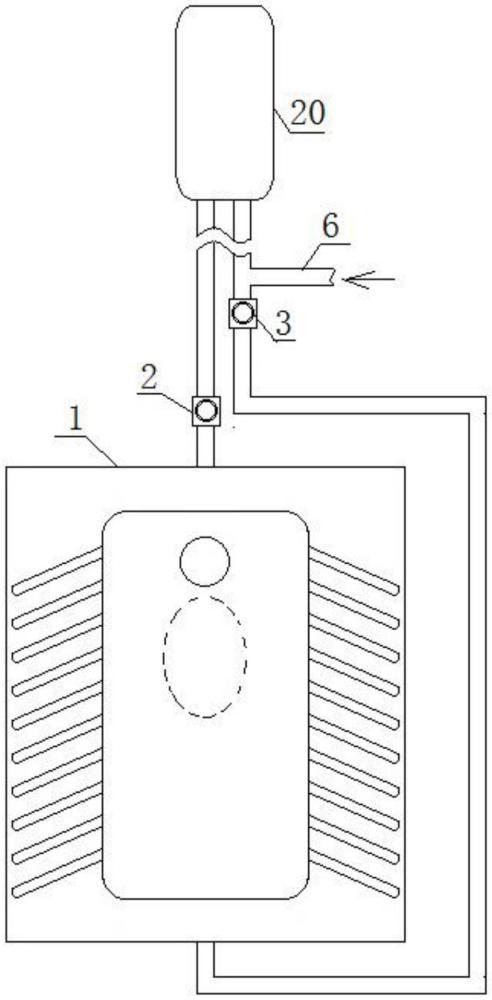

2、為實現上述目的，本實用新型可追加后強沖的高效沖排節水蹲便器，其特別之處在于蹲便器設沖洗道及沖洗孔和總進水口或者設沖洗道及沖洗孔的蹲便器在臨近和遠離下排口端分別設聯通所述沖洗道的一次沖洗進水口和二次沖洗進水口；二次沖洗進水口或總進水口通過二次沖洗閥管路聯通水源管；一次沖洗進水口或總進水口通過適用多數容易沖洗情況的一次腳踏閥管路聯通汽水混合裝置的輸出口，汽水混合裝置的進水口聯通水源管；或者一次沖洗進水口或總進水口通過適用多數容易沖洗情況的一次腳踏閥管路聯通水源管。后前分設一二進水口相比，能顯著增強二次沖洗對難沖物的沖凈能力；汽水混合一次沖洗與純水一次沖洗相比，能顯著節水；因為一次沖洗是適用多數容易沖洗情況的一次沖洗，所以與兼容容易沖洗和難沖洗的現有沖洗相比，能顯著節省一次沖洗用水，還因為二次沖洗是少數情況下的沖洗，所以總體上多數與少數相比，還是能節水，又能解決難沖問題。這樣，如廁后，多數情況下就可以踏一次腳踏閥通過適用多數容易沖洗情況的一次腳踏閥管路進行日常節水式汽水混合沖洗或純水沖洗，以滿足日常容易沖洗情況下的正常沖洗，起到節水作用。如果發現適用多數容易沖洗情況下的一次節水沖洗沒有沖凈，還可以打開二次沖洗閥通過二次沖洗閥管路進行少數情況下的強力沖洗，從而取得徹底沖洗的效果。當然再次沖洗也可以是通過聯動機構進行一二次沖洗的合力沖洗，更能增強沖凈能力。具有能進行適用多數容易沖洗情況的一次節水式汽水合力日常沖洗，起到節水作用，如果沖不凈，還可以進行少數情況下的二次強力沖洗或一二次組合沖洗，解決難沖問題，實現節水沖凈高效沖排的優點。

3、作為優化，所述二次沖洗閥為與所述一次腳踏閥分別使用的二次腳踏閥。這樣一次沖洗時，只踏一次腳踏閥，需要二次沖洗時，再踏二次腳踏閥。方便分別的管路設置。

4、作為優化，一次腳踏閥和二次腳踏閥分別配設有醒目的適用標識。根據指導使用的適用標識進行一次腳踏閥日常沖洗，和根據需要和指示進行二次腳踏閥強力沖洗，方便正確使用。所述適用標識，比如一次正常沖洗腳踏，二次強力沖洗腳踏。

5、作為優化，一次腳踏閥和二次腳踏閥的附近地面或墻面上設置所述適用標識，不額外增加設置，既方便識別，又方便設置。

6、作為優化，所述一次腳踏閥和二次腳踏閥都設置在地面上，并且設置位置滿足：一次腳踏閥方便踏的程度好于二次腳踏閥方便踏的程度。方便利用率高的一次腳踏閥踏用，也有利于正確選踏。

7、作為優化，一次腳踏閥與蹲便器的距離大于二次腳踏閥與蹲便器的距離。方便利用率高的一次腳踏閥踏用，也有利于正確選踏。

8、作為優化，一次腳踏閥和二次腳踏閥分別設置在地面上和靠墻的立管上或墻面上。這樣，更有利于避免錯踏二次腳踏閥。

9、作為優化，所述二次沖洗閥為與所述一次腳踏閥并列的二次腳踏閥，一次腳踏閥的一次腳踏桿和二次腳踏閥的二次腳踏桿通過自動切換回位裝置或智能電動切換回位裝置共同配置兩用腳踏器件。這樣第一次踏時，踏動一次腳踏閥，并自動或智動切換到二次腳踏閥工位，再踏時就踏動二次腳踏閥，如果長時間不踏，自動切換回位裝置或智能電動切換回位裝置就自行回到一次腳踏閥工位。

10、作為優化，自動切換回位裝置由自動切換機構及延時回位機構組成；自動切換機構是依靠踏力驅動在連支在一次腳踏桿與兩用腳踏器件之間和連支在二次腳踏桿與兩用腳踏器件之間切換工位，或者是依靠踏力發電驅動在連支在一次腳踏桿與兩用腳踏器件之間和連支在二次腳踏桿與兩用腳踏器件之間切換工位；沒有被踏的連支在二次腳踏桿與兩用腳踏器件之間工位在延時回位機構驅動下向連支在一次腳踏桿與兩用腳踏器件之間回位。

11、所述智能電動切換回位裝置電連人體感應器；人體感應器感應到人體信號啟動智能電動切換回位裝置，智能電動切換回位裝置的初始工位是連支在一次腳踏桿與兩用腳踏器件之間，當如廁后踏兩用腳踏器件時，進行一次腳踏閥管路沖洗，腳踏閥被踏動或被踏回位時，智能電動切換回位裝置的工位移到連支在二次腳踏桿與兩用腳踏器件之間，再踏動兩用腳踏器件則進行二次腳踏閥管路沖洗，人體感應器失去人體信號，智能電動切換回位裝置的工位回移到連支在一次腳踏桿與兩用腳踏器件之間。

12、作為優化，所述一次腳踏閥通過聯動開關電連人體感應器，所述二次沖洗閥為電連人體感應器的二次沖洗電控閥。踏一次腳踏閥時，進行一次腳踏閥管路沖洗，并通過聯動開關啟動人體感應器，再踏一次腳踏閥時，同時打開一次腳踏閥和二次沖洗電控閥，進行一次腳踏閥管路和二次沖洗閥管路的共同強力沖洗，解決難沖問題。這樣與僅僅二次沖洗閥管路強力沖洗相比，可以相對省去二次沖洗閥管路強力沖洗的一部沖水量，由一次腳踏閥管路的汽水混合流代替，從而在解決難沖問題的基礎上，再進一步節水，更簡便實用。

13、采用上述技術方案后，本實用新型可追加后強沖的高效沖排節水蹲便器具有能進行適用多數容易沖洗情況的一次節水式汽水混合日常沖洗，起到節水作用，如果沖不凈，還可以進行少數情況下的二次強力沖洗或一二次合力沖洗，解決難沖問題，實現節水沖凈高效沖排的優點。

技術特征：

1.一種可追加后強沖的高效沖排節水蹲便器，其特征在于蹲便器設沖洗道及沖洗孔和總進水口或者設沖洗道及沖洗孔的蹲便器在臨近和遠離下排口端分別設聯通所述沖洗道的一次沖洗進水口和二次沖洗進水口；二次沖洗進水口或總進水口通過二次沖洗閥管路聯通水源管；一次沖洗進水口或總進水口通過適用多數容易沖洗情況的一次腳踏閥管路聯通汽水混合裝置的輸出口，汽水混合裝置的進水口聯通水源管；或者一次沖洗進水口或總進水口通過適用多數容易沖洗情況的一次腳踏閥管路聯通水源管。

2.根據權利要求1所述可追加后強沖的高效沖排節水蹲便器，其特征在于所述二次沖洗閥為與所述一次腳踏閥分別使用的二次腳踏閥。

3.根據權利要求2所述可追加后強沖的高效沖排節水蹲便器，其特征在于一次腳踏閥和二次腳踏閥分別配設有醒目的適用標識。

4.根據權利要求3所述可追加后強沖的高效沖排節水蹲便器，其特征在于一次腳踏閥和二次腳踏閥的附近地面或墻面上設置所述適用標識。

5.根據權利要求2所述可追加后強沖的高效沖排節水蹲便器，其特征在于所述一次腳踏閥和二次腳踏閥都設置在地面上，并且設置位置滿足：一次腳踏閥方便踏的程度好于二次腳踏閥方便踏的程度。

6.根據權利要求5所述可追加后強沖的高效沖排節水蹲便器，其特征在于一次腳踏閥與蹲便器的距離大于二次腳踏閥與蹲便器的距離。

7.根據權利要求2所述可追加后強沖的高效沖排節水蹲便器，其特征在于一次腳踏閥和二次腳踏閥分別設置在地面上和靠墻的立管上或墻面上。

8.根據權利要求1所述可追加后強沖的高效沖排節水蹲便器，其特征在于所述二次沖洗閥為與所述一次腳踏閥并列的二次腳踏閥，一次腳踏閥的一次腳踏桿和二次腳踏閥的二次腳踏桿通過自動切換回位裝置或智能電動切換回位裝置共同配置兩用腳踏器件。

9.根據權利要求8所述可追加后強沖的高效沖排節水蹲便器，其特征在于自動切換回位裝置由自動切換機構及延時回位機構組成；自動切換機構是依靠踏力驅動在連支在一次腳踏桿與兩用腳踏器件之間和連支在二次腳踏桿與兩用腳踏器件之間切換工位；或者是依靠踏力發電驅動在連支在一次腳踏桿與兩用腳踏器件之間和連支在二次腳踏桿與兩用腳踏器件之間切換工位；沒有被踏的連支在二次腳踏桿與兩用腳踏器件之間工位在延時回位機構驅動下向連支在一次腳踏桿與兩用腳踏器件之間回位；

10.根據權利要求1所述可追加后強沖的高效沖排節水蹲便器，其特征在于所述一次腳踏閥通過聯動開關電連人體感應器，所述二次沖洗閥為電連人體感應器的二次沖洗電控閥。

技術總結
本技術涉及一種可追加后強沖的高效沖排節水蹲便器。為解一次沖洗費水和沖不凈難題。蹲便器設沖洗道及沖洗孔和總進水口或者設沖洗道及沖洗孔的蹲便器在臨近和遠離下排口端分別設聯通所述沖洗道的一次沖洗進水口和二次沖洗進水口；二次沖洗進水口或總進水口通過二次沖洗閥管路聯通水源管；一次沖洗進水口或總進水口通過適用多數容易沖洗情況的一次腳踏閥管路聯通汽水混合裝置的輸出口，汽水混合裝置的進水口聯通水源管；或者一次沖洗進水口或總進水口通過適用多數容易沖洗情況的一次腳踏閥管路聯通水源管。具有節水沖凈高效沖排的優點。

技術研發人員：孫青臣,何玉銳,陳向前,周繼萍
受保護的技術使用者：北京康之維科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
