本發明涉及智能泵站，具體為一種地埋式穩流增壓輸水智能泵站。

背景技術：

1、地埋式泵站將泵站設備埋入地下，有效地隱藏了泵站的外部結構，使地面上只留下一個小型的入口井蓋，減少了對周圍環境的影響，提升了周邊區域的美觀性。此外，地下安裝還能夠節約寶貴的地面空間，特別適用于城市等空間有限的地區。

2、首先，在現有的地埋式穩流增壓輸水智能泵站在進行使用時，大部分均通過在地埋式穩流增壓輸水智能泵站的上端放置鋼架，在進行蓋土，使該裝置在對地埋式穩流增壓輸水智能泵站檢修時較為不便，同時會使該裝置在進行使用時所需工序較為復雜。

3、其次，在現有的地埋式穩流增壓輸水智能泵站進行使用時，并不方便對內部結構進行檢修時，進行更換零件時，需要進行搬運，現有的地埋式穩流增壓輸水智能泵站需要將泥土和鋼架等進行清理后才能進行操作，使該裝置在進行檢修時所需時間較長。

4、最后，在現有的地埋式穩流增壓輸水智能泵站進行使用時，并不方便對地埋式穩流增壓輸水智能泵站的內部進行相對的密封，導致現有的地埋式穩流增壓輸水智能泵站容易進行進入泥土和雨水，導致現有設備在進行清理時較為不便。

技術實現思路

1、本發明的目的是為了解決現有技術在進行使用時檢修不便、檢修時間較長和清理不便的問題，而提出的一種地埋式穩流增壓輸水智能泵站。

2、為實現上述目的，本發明提供如下技術方案：

3、設計一種地埋式穩流增壓輸水智能泵站，包括外殼和集水槽，所述外殼的內壁開設有集水槽，所述外殼的內部設有調節裝置，所述外殼的內壁固定相連有兩個第一支墩和第二支墩，兩側所述第一支墩的上端均與穩流裝置固定相連，所述外殼的上端設有蓋體，所述蓋體的下端設有開蓋裝置。

4、優選的，所述調節裝置包括支架、液壓缸、圓塊、支撐塊和滑桿；

5、所述支架的下端與外殼固定相連，所述支架的上端與液壓缸固定相連，多個所述支撐塊的一端均與外殼的內壁固定相連，所述支撐塊的內壁分別與多個滑桿滑動相連，所述滑桿的下端均固定相連有圓塊，多個所述滑桿的上端均與蓋體固定相連，所述蓋體的下端固定相連有框體。

6、優選的，兩側所述第二支墩的上端均與易揚磁懸浮管道輸水增壓泵固定相連，所述易揚磁懸浮管道輸水增壓泵的兩端均通過法蘭分別與兩個軟連接固定連通，所述易揚磁懸浮管道輸水增壓泵和穩流裝置的外壁均固定相連有排氣閥和排污閥。

7、優選的，一側所述軟連接的一端通過法蘭與第一彎管固定連通，所述第一彎管的一端通過法蘭與第一進水閥門固定連通，所述第一進水閥的另一端通過法蘭與穩流裝置固定連通。

8、優選的，所述穩流裝置的一端通過法蘭與第二進水閥門固定連通，所述第二進水閥門的一端通過法蘭與進水管固定連通，所述進水管的一端貫穿外殼。

9、優選的，所述穩流裝置的另一端通過法蘭與第一逆止閥固定連通，所述第一逆止閥的另一端通過法蘭與第一出水閥門固定連通，所述第一出水閥門的另一端通過法蘭與出水管固定連通，所述出水管的一端貫穿外殼。

10、優選的，另一側所述軟連接一端通過法蘭與第二逆止閥固定連通，所述第二逆止閥的另一端通過法蘭與第二出水閥門固定連通，所述第二出水閥門的一端通過法蘭與第二彎管固定連通，所述第二彎管的一端與出水管固定連通。

11、優選的，所述開蓋裝置包括翻板、橫板、圓弧塊、氣缸、豎板和連接塊；

12、兩側所述豎板的上端均與蓋體固定相連，所述豎板通過軸承與連接塊活動相連，所述連接塊的一端與氣缸固定相連，所述氣缸的伸縮端通過軸承分別與兩側的圓弧塊活動相連，兩側所述圓弧塊的上端均與翻板活動相連，所述翻板通過銷軸與蓋體活動相連，所述翻板的下端與橫板相貼合，所述橫板的上端與蓋體固定相連，所述橫板的下端與液壓缸的伸縮端固定相連。

13、本發明提出的一種地埋式穩流增壓輸水智能泵站，有益效果在于：通過開蓋裝置和調節裝置的配合，當需要對外殼內部的結構進行檢修時，操作人員將蓋體表面的泥土進行清理，同時控制氣缸進行工作，使氣缸的伸縮端伸長通過圓弧塊帶動翻板進行轉動打開，使操作人員可以進入到外殼的內部，對內部的結構進行檢修，當需要進行搬運零件進行更換時，根據上述操作，控制液壓缸的伸縮端伸長，使蓋體升起，使蓋體可以通過四個滑桿帶動四個圓塊與支撐塊貼合，使工件等可以通過蓋板和外殼之間的空隙進行搬運，使搬運時更加方便，通過可以對設備進行檢修時更加方便，降低檢修時所需時間。

14、通過調節裝置和蓋體的配合，操作人員將本裝置調試完成后，放置到地下，操作人員控制液壓缸進行工作，使液壓缸的伸縮端縮短通過橫板帶動蓋體向下運動，使蓋體帶動框體進行同步運動，使框體和蓋體可以與外殼的上沿抵緊，形成相對密封的狀態，可以有效降低外界的雨水和泥土進入到外殼的內部，對蓋體的上端進行填土即可，通過可以進行密封，減少外界雨水和泥土進入，使本裝置在進行清理時更加方便。

技術特征：

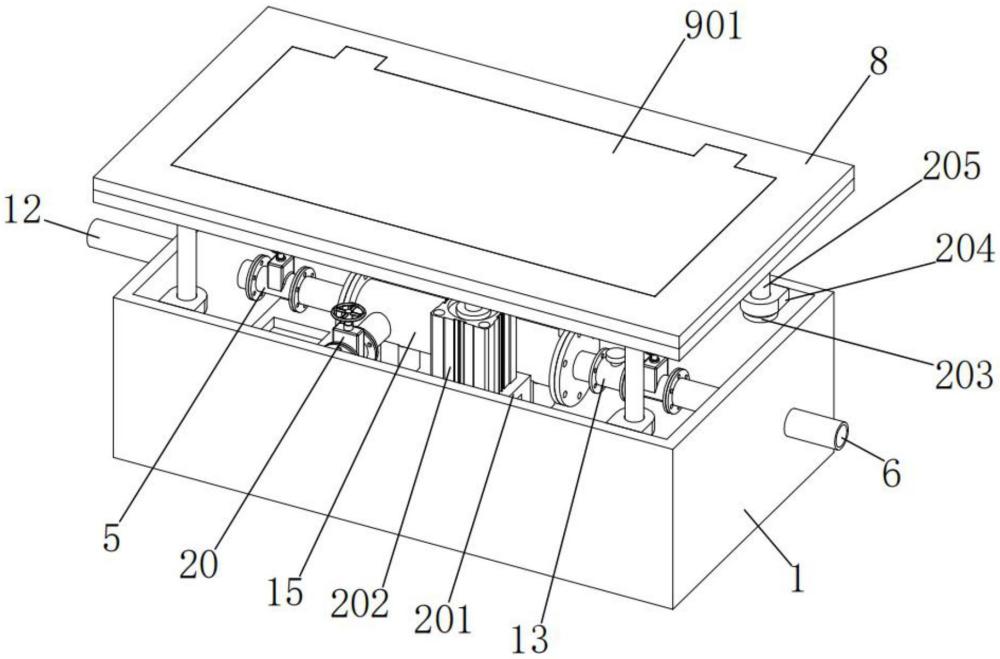

1.一種地埋式穩流增壓輸水智能泵站，包括外殼(1)和集水槽(19)，所述外殼(1)的內壁開設有集水槽(19)，其特征在于：所述外殼(1)的內部設有調節裝置(2)，所述外殼(1)的內壁固定相連有兩個第一支墩(16)和第二支墩(17)，兩側所述第一支墩(16)的上端均與穩流裝置(15)固定相連，所述外殼(1)的上端設有蓋體(8)，所述蓋體(8)的下端設有開蓋裝置(9)。

2.根據權利要求1所述的地埋式穩流增壓輸水智能泵站，其特征在于：所述調節裝置(2)包括支架(201)、液壓缸(202)、圓塊(203)、支撐塊(204)和滑桿(205)；

3.根據權利要求1所述的地埋式穩流增壓輸水智能泵站，其特征在于：兩側所述第二支墩(17)的上端均與易揚磁懸浮管道輸水增壓泵(18)固定相連，所述易揚磁懸浮管道輸水增壓泵(18)的兩端均通過法蘭分別與兩個軟連接(10)固定連通，所述易揚磁懸浮管道輸水增壓泵(18)和穩流裝置(15)的外壁均固定相連有排氣閥(14)和排污閥。

4.根據權利要求3所述的地埋式穩流增壓輸水智能泵站，其特征在于：一側所述軟連接(10)的一端通過法蘭與第一彎管(21)固定連通，所述第一彎管(21)的一端通過法蘭與第一進水閥門(20)固定連通，所述第一進水閥(20)的另一端通過法蘭與穩流裝置(15)固定連通。

5.根據權利要求1所述的地埋式穩流增壓輸水智能泵站，其特征在于：所述穩流裝置(15)的一端通過法蘭與第二進水閥門(5)固定連通，所述第二進水閥門(5)的一端通過法蘭與進水管(6)固定連通，所述進水管(6)的一端貫穿外殼(1)。

6.根據權利要求1所述的地埋式穩流增壓輸水智能泵站，其特征在于：所述穩流裝置(15)的另一端通過法蘭與第一逆止閥(13)固定連通，所述第一逆止閥(13)的另一端通過法蘭與第一出水閥門(11)固定連通，所述第一出水閥門(11)的另一端通過法蘭與出水管(12)固定連通，所述出水管(12)的一端貫穿外殼(1)。

7.根據權利要求4所述的地埋式穩流增壓輸水智能泵站，其特征在于：另一側所述軟連接(10)一端通過法蘭與第二逆止閥(22)固定連通，所述第二逆止閥(22)的另一端通過法蘭與第二出水閥門(3)固定連通，所述第二出水閥門(3)的一端通過法蘭與第二彎管(4)固定連通，所述第二彎管(4)的一端與出水管(12)固定連通。

8.根據權利要求1所述的地埋式穩流增壓輸水智能泵站，其特征在于：所述開蓋裝置(9)包括翻板(901)、橫板(902)、圓弧塊(903)、氣缸(904)、豎板(905)和連接塊(906)；

技術總結
本發明公開了一種地埋式穩流增壓輸水智能泵站，涉及智能泵站技術領域，其中一種地埋式穩流增壓輸水智能泵站，包括外殼和集水槽，所述外殼的內壁開設有集水槽，所述外殼的內部設有調節裝置，所述外殼的內壁固定相連有兩個第一支墩和第二支墩。通過開蓋裝置和調節裝置的配合，操作人員可以進入到外殼的內部，對內部的結構進行檢修，當需要進行搬運零件進行更換時，根據上述操作，控制液壓缸的伸縮端伸長，使蓋體升起，使蓋體可以通過四個滑桿帶動四個圓塊與支撐塊貼合，使工件等可以通過蓋板和外殼之間的空隙進行搬運，使搬運時更加方便，通過可以對設備進行檢修時更加方便，降低檢修時所需時間。
