本發明涉及單細胞克隆培育，具體的是一種單細胞克隆培育裝置。

背景技術：

1、細胞培養也叫細胞克隆技術，其中克隆細胞培養方法是一種用于提取和擴增單個免疫細胞克隆的技術，該方法可以將一種特定的免疫細胞(如淋巴細胞、重組抗體等)以單個細胞的形式分離出來，然后在培養基中雜交和分化，而為了培育單細胞，就需要使用到單細胞克隆培育裝置。

2、中國專利(申請號為cn202121221871.8)公開了一種干細胞培養裝置，包括箱體，所述箱體底部四周壁體上分別設有底座，所述箱體前端一側壁體上設有密封門，所述箱體前端在靠近密封門一側的壁體上還設有外門，所述箱體前端下方一側壁體中還開設有排水孔，所述箱體內兩側前端與后端壁體上分別設有固定架，兩個所述固定架之間設有擱板，所述擱板頂部后端壁體上設有夾持機構，所述夾持機構包括固定桿、連接桿與壓板。

3、上述的干細胞培養裝置雖然可以根據不同高度的培養皿或者培養瓶對其進行夾持固定，然而現有的培育裝置內部通常固定有多個單細胞克隆培養皿，如果固定的方式比較繁瑣，則需要一個一個的限位或解除限位，這樣操作起來耗費時間，使得無法便捷的拿取或固定單細胞克隆培養皿，從而影響到單細胞克隆培育裝置使用時的靈活性以及便捷性，不便于使用。

技術實現思路

1、本發明的目的在于提供一種單細胞克隆培育裝置，以解決上述背景技術中提出的問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種單細胞克隆培育裝置，包括底座，底座的上側固定連接有u型臺，u型臺的上側固定設有培育裝置主體，培育裝置主體的內部轉動安裝有從動轉軸，從動轉軸的外表面陣列連接有圓盤，圓盤的上側開設有適配卡槽；

4、適配卡槽的內部卡接有放置板，放置板的內部固定設有培養皿，培育裝置主體內部的一側固定連接有陣列分布的u型板，u型板的上側滑動連接有對稱設置的兩個活動頂板，兩個活動頂板與u型板之間均固定安裝有彈簧一，培育裝置主體內部的一側轉動連接有陣列分布的凸輪轉桿，凸輪轉桿的后側轉動連接有第一齒輪，培育裝置主體的后側轉動連接有齒輪轉桿。

5、優選的，第一齒輪和齒輪轉桿之間套接有鏈條，齒輪轉桿的后側通過電機安裝板固定連接有第一伺服電機，圓盤的內部開設有對稱設置的兩個鏤空圓槽，底座的下側分別固定連接有四個自鎖萬向輪，培育裝置主體的內部固定設有對稱設置的兩個殺菌燈。

6、優選的，放置板的上側固定安裝有第一固定板，兩個第一固定板的上側均固定設有握把，圓盤的上側固定連接有對稱設置的兩個第二固定板，兩個第二固定板的一側均滑動安裝有用于固定第一固定板的限位滑桿，兩個限位滑桿與第二固定板之間均固定連接有彈簧二，限位滑桿的一側貫穿第二固定板并延伸至第二固定板的另一側，兩個限位滑桿的一側均固定設有u型座。

7、優選的，培育裝置主體內部的底端固定安裝有安裝座，安裝座的內側面轉動安裝有雙向螺紋轉桿，雙向螺紋轉桿的外表面螺紋連接有對稱設置的兩個豎板，兩個豎板的一側均固定安裝有電動推桿，兩個電動推桿的一側均固定設有加長板，兩個加長板的一側均陣列連接有凸板。

8、優選的，培育裝置主體內部的一側轉動連接有錐形齒輪轉軸，雙向螺紋轉桿的右側貫穿安裝座并延伸至安裝座的右側，雙向螺紋轉桿的右側固定連接有從動錐形齒輪，錐形齒輪轉軸與從動錐形齒輪之間相互咬合，其嚙合方式為錐形齒輪嚙合，安裝座的內側面固定連接有兩個限位圓桿，兩個限位圓桿的外表面與豎板的內部滑動連接，錐形齒輪轉軸的后側貫穿培育裝置主體并延伸至培育裝置主體的后側，錐形齒輪轉軸的后側通過電機安裝板固定連接有第三伺服電機。

9、優選的，放置板的內部滑動連接有陣列分布的伸縮弧板，伸縮弧板與放置板之間固定連接有彈簧三，伸縮弧板用于夾持培養皿，放置板的上側固定安裝有兩個u型提手。

10、優選的，從動轉軸的外表面固定連接有從動齒輪，培育裝置主體內部底端轉動安裝有主動齒輪桿，主動齒輪桿與從動齒輪之間相互嚙合，主動齒輪桿的下側貫穿培育裝置主體并延伸至u型臺的下側，主動齒輪桿的下側通過電機安裝板固定連接有第二伺服電機。

11、優選的，培育裝置主體的前側固定連接兩個支板，兩個支板之間轉動連接有密封門，密封門的內部固定設有透明玻璃窗，u型臺的后側固定連接有兩個支架，兩個支架之間固定安裝有橡膠桿。

12、優選的，活動頂板的下側貫穿u型板并延伸至u型板的下側，活動頂板的下側固定連接有u型連接板，凸輪轉桿貼合在u型連接板的下方，凸輪轉桿的后側貫穿培育裝置主體并延伸至培育裝置主體的后側，活動頂板位于圓盤的下方。

13、優選的，兩個第一固定板的一側均開設有嵌入槽，嵌入槽與限位滑桿相適配，限位滑桿的一側通過嵌入槽與嵌入槽相卡接。

14、本發明的有益效果：

15、1、本發明通過利用凸板的移動調節，可以對放置板進行限位或解除限位，再配合活動頂板的向上移動，可以頂起放置板，有利于同時解除對全部放置板的限位，以便后續直接拿取或固定放置板，操作起來簡單便捷，無需一個一個的限位或解除限位，提升單細胞克隆培育裝置使用時的靈活性以及便捷性。

16、2、本發明通過采用小齒輪帶動大齒輪轉動，使得從動轉軸可以平緩的轉動，避免轉動速度過快而影響單細胞克隆培育，隨著從動轉軸的轉動可以讓圓盤之中所有的培養皿依次旋轉到正前方位置，以便透過密封門處的透明玻璃窗直接觀察記錄培育狀態，無需打開密封門，讓培育裝置中的溫度更加穩定。

17、3、本發明通過利用具有彈力的兩個伸縮弧板可以貼合夾持培養皿，再利用以及具有彈力的限位滑桿可以定位放置板，有利于對培養皿進行安全的防護，避免培養皿因晃動而發生傾倒，同時培育裝置內部的兩個殺菌燈可以進行殺菌消毒，有效的減少培育時產生的細菌以及病毒，確保單細胞克隆培育的無菌環境。

技術特征：

1.一種單細胞克隆培育裝置，包括底座(1)，其特征在于，所述底座(1)的上側固定連接有u型臺(2)，所述u型臺(2)的上側固定設有培育裝置主體(3)，所述培育裝置主體(3)的內部轉動安裝有從動轉軸(4)，所述從動轉軸(4)的外表面陣列連接有圓盤(5)，所述圓盤(5)的上側開設有適配卡槽(6)；

2.根據權利要求1所述的一種單細胞克隆培育裝置，其特征在于，所述第一齒輪(14)和齒輪轉桿(16)之間套接有鏈條(15)，所述齒輪轉桿(16)的后側通過電機安裝板固定連接有第一伺服電機(17)，所述圓盤(5)的內部開設有對稱設置的兩個鏤空圓槽(35)，所述底座(1)的下側分別固定連接有四個自鎖萬向輪(44)，所述培育裝置主體(3)的內部固定設有對稱設置的兩個殺菌燈(45)。

3.根據權利要求1所述的一種單細胞克隆培育裝置，其特征在于，所述放置板(7)的上側固定安裝有第一固定板(18)，兩個所述第一固定板(18)的上側均固定設有握把(19)，所述圓盤(5)的上側固定連接有對稱設置的兩個第二固定板(20)，兩個所述第二固定板(20)的一側均滑動安裝有用于固定第一固定板(18)的限位滑桿(21)，兩個所述限位滑桿(21)與第二固定板(20)之間均固定連接有彈簧二(22)，所述限位滑桿(21)的一側貫穿第二固定板(20)并延伸至第二固定板(20)的另一側，兩個所述限位滑桿(21)的一側均固定設有u型座(23)。

4.根據權利要求1所述的一種單細胞克隆培育裝置，其特征在于，所述培育裝置主體(3)內部的底端固定安裝有安裝座(24)，所述安裝座(24)的內側面轉動安裝有雙向螺紋轉桿(25)，所述雙向螺紋轉桿(25)的外表面螺紋連接有對稱設置的兩個豎板(26)，兩個所述豎板(26)的一側均固定安裝有電動推桿(27)，兩個所述電動推桿(27)的一側均固定設有加長板(28)，兩個所述加長板(28)的一側均陣列連接有凸板(29)。

5.根據權利要求4所述的一種單細胞克隆培育裝置，其特征在于，所述培育裝置主體(3)內部的一側轉動連接有錐形齒輪轉軸(31)，所述雙向螺紋轉桿(25)的右側貫穿安裝座(24)并延伸至安裝座(24)的右側，所述雙向螺紋轉桿(25)的右側固定連接有從動錐形齒輪(32)，所述錐形齒輪轉軸(31)與從動錐形齒輪(32)之間相互咬合，其嚙合方式為錐形齒輪嚙合，所述安裝座(24)的內側面固定連接有兩個限位圓桿(33)，兩個所述限位圓桿(33)的外表面與豎板(26)的內部滑動連接，所述錐形齒輪轉軸(31)的后側貫穿培育裝置主體(3)并延伸至培育裝置主體(3)的后側，所述錐形齒輪轉軸(31)的后側通過電機安裝板固定連接有第三伺服電機(34)。

6.根據權利要求1所述的一種單細胞克隆培育裝置，其特征在于，所述放置板(7)的內部滑動連接有陣列分布的伸縮弧板(36)，所述伸縮弧板(36)與放置板(7)之間固定連接有彈簧三(37)，所述伸縮弧板(36)用于夾持培養皿(8)，所述放置板(7)的上側固定安裝有兩個u型提手(38)。

7.根據權利要求1所述的一種單細胞克隆培育裝置，其特征在于，所述從動轉軸(4)的外表面固定連接有從動齒輪(111)，所述培育裝置主體(3)內部底端轉動安裝有主動齒輪桿(112)，所述主動齒輪桿(112)與從動齒輪(111)之間相互嚙合，所述主動齒輪桿(112)的下側貫穿培育裝置主體(3)并延伸至u型臺(2)的下側，所述主動齒輪桿(112)的下側通過電機安裝板固定連接有第二伺服電機(30)。

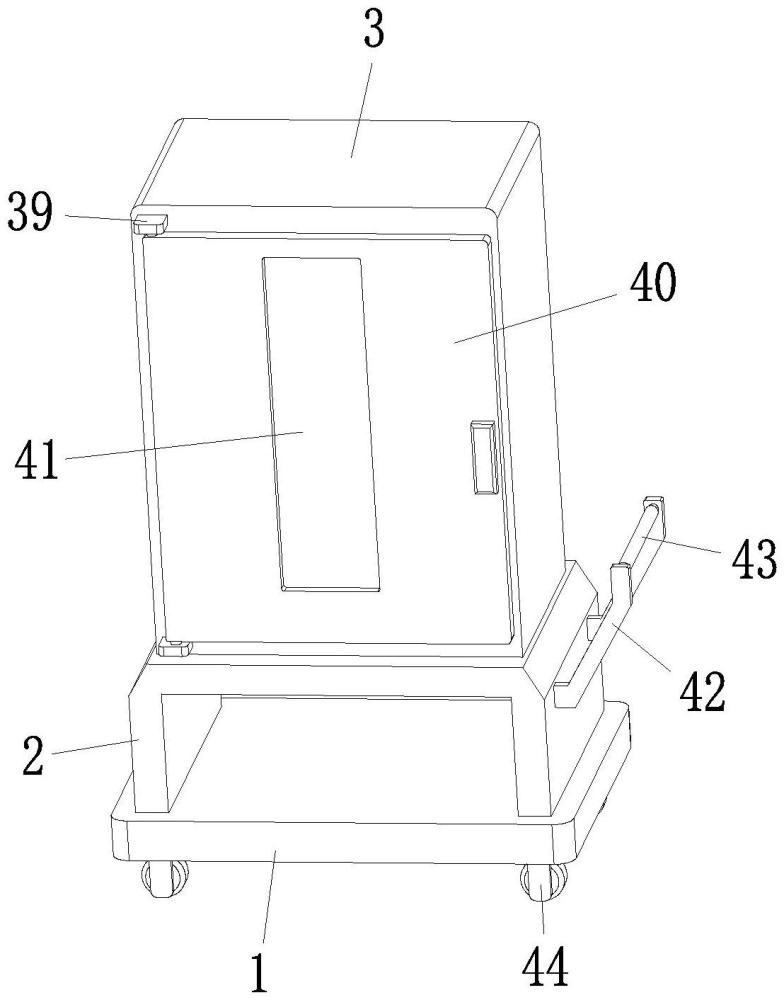

8.根據權利要求1所述的一種單細胞克隆培育裝置，其特征在于，所述培育裝置主體(3)的前側固定連接兩個支板(39)，兩個所述支板(39)之間轉動連接有密封門(40)，所述密封門(40)的內部固定設有透明玻璃窗(41)，所述u型臺(2)的后側固定連接有兩個支架(42)，兩個所述支架(42)之間固定安裝有橡膠桿(43)。

9.根據權利要求1所述的一種單細胞克隆培育裝置，其特征在于，所述活動頂板(10)的下側貫穿u型板(9)并延伸至u型板(9)的下側，所述活動頂板(10)的下側固定連接有u型連接板(13)，所述凸輪轉桿(12)貼合在u型連接板(13)的下方，所述凸輪轉桿(12)的后側貫穿培育裝置主體(3)并延伸至培育裝置主體(3)的后側，所述活動頂板(10)位于圓盤(5)的下方。

10.根據權利要求3所述的一種單細胞克隆培育裝置，其特征在于，兩個所述第一固定板(18)的一側均開設有嵌入槽(46)，所述嵌入槽(46)與限位滑桿(21)相適配，所述限位滑桿(21)的一側通過嵌入槽(46)與嵌入槽(46)相卡接。

技術總結
本發明涉及單細胞克隆培育技術領域，具體的是一種單細胞克隆培育裝置，包括底座，底座的上側固定連接有U型臺，U型臺的上側固定設有培育裝置主體，培育裝置主體的內部轉動安裝有從動轉軸，從動轉軸的外表面陣列連接有圓盤，本發明通過利用凸板的移動調節，可以對放置板進行限位或解除限位，再配合活動頂板的向上移動，可以頂起放置板，有利于同時解除對全部放置板的限位，以便后續直接拿取或固定放置板，操作起來簡單便捷，提升單細胞克隆培育裝置使用時的靈活性以及便捷性，通過采用小齒輪帶動大齒輪轉動，使得從動轉軸平緩的轉動，避免轉動速度過快而影響單細胞克隆培育，以便用于調整培養皿的位置而觀察全部的培養皿。

技術研發人員：唐莉莉,劉錦榮,向舒
受保護的技術使用者：鼎康（上海）生物技術有限公司
技術研發日：
技術公布日：2025/4/24
