本技術涉及電池，并且更具體地，涉及一種漿料過濾裝置以及電池生產系統。

背景技術：

1、電池單體廣泛用于電子設備，例如手機、筆記本電腦、電瓶車、電動汽車、電動飛機、電動輪船、電動玩具汽車、電動玩具輪船、電動玩具飛機和電動工具等等。

2、電池單體的極片在生產過程中需要用到漿料過濾裝置，如何提高漿料過濾裝置的過濾效率，是電池技術中的一個研究方向。

技術實現思路

1、本技術提供了一種漿料過濾裝置以及電池生產系統，其能提高漿料的過濾效率。

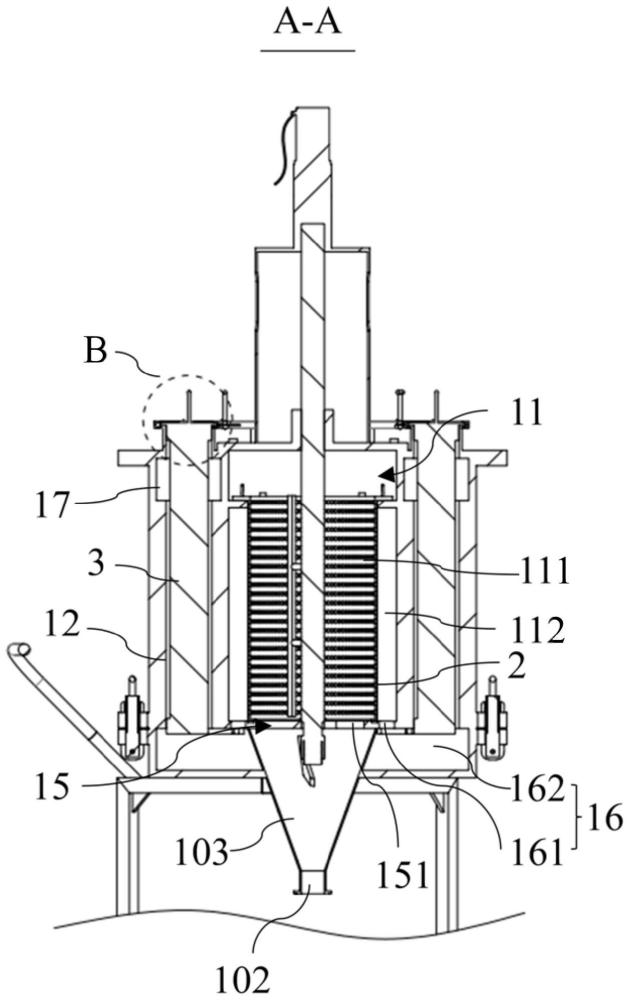

2、本技術實施例提供了一種漿料過濾裝置，包括過濾本體、過濾網和磁鐵吸附件，過濾本體具有過濾腔、安裝腔、漿料入口和漿料出口，過濾腔和安裝腔間隔設置并通過通道連通，漿料入口與過濾腔連通，并用于向過濾腔輸送漿料，漿料出口與安裝腔連通，并用于導出漿料；過濾網位于過濾腔，并將至少部分過濾腔分隔為第一腔體和第二腔體，第一腔體與漿料入口連通，并用于容納未過濾的漿料，第二腔體與通道連通，并用于容納過濾后的漿料；磁鐵吸附件設置于安裝腔，并用于吸附漿料中的金屬雜質。

3、在上述技術方案中，本技術實施例的漿料過濾裝置具有過濾腔和安裝腔，分別放置過濾網和磁鐵吸附件，如此一來，漿料通過過濾腔和安裝腔后便可過濾掉大顆粒物質和金屬顆粒，因此漿料過濾裝置可同時進行兩個過濾步驟，縮短漿料的行走路徑，提高漿料的過濾效率，從而提高電池單體的生產效率。

4、在一些實施例中，安裝腔的數量為多個，多個安裝腔間隔布置于過濾腔的外周側，且均與漿料出口連通，每個安裝腔均設有磁鐵吸附件。

5、在上述技術方案中，將安裝腔設置為多個，多個安裝腔圍繞過濾腔的外周側設置，如此一來，不僅可提高漿料過濾裝置過濾金屬顆粒的能力，而且，該種排布方式能夠充分利用空間，減少漿料過濾裝置從其頂部至底部的尺寸。

6、在一些實施例中，過濾本體包括面向過濾腔的底壁，底壁面向第二腔體，且底壁面向第二腔體的部分設有第一通孔，過濾本體還具有第一連通腔，第一連通腔位于底壁背離過濾腔的一側，第一連通腔和第二腔體通過第一通孔連通，第一連通腔與多個安裝腔連通，第一連通腔和第一通孔形成通道。

7、在上述技術方案中，設置第一連通腔來連通多個安裝腔，可簡化多個安裝腔和過濾腔的連通路徑，制作起來較為方便。

8、在一些實施例中，安裝腔和第一連通腔沿過濾本體的頂部至底部的方向排列。

9、在上述技術方案中，可減少漿料在安裝腔內的殘留的無法過濾的體積，提高漿料的過濾效果。

10、在一些實施例中，過濾本體還具有第二連通腔，第二連通腔與安裝腔間隔設置，并連通多個安裝腔，多個安裝腔通過第二連通腔連通于漿料出口。

11、在上述技術方案中，設置第二連通腔來連通多個安裝腔，可簡化多個安裝腔和漿料出口的連通路徑，設置起來較為方便。

12、在一些實施例中，第二連通腔環繞于過濾腔的至少部分外周側。

13、在上述技術方案中，可減少過濾本體從頂端至底端的尺寸，提高漿料過濾裝置在該方向的空間利用率。

14、在一些實施例中，第二連通腔和漿料出口均形成于過濾本體的頂部。

15、在上述技術方案中，可增加漿料在安裝腔內從下至上的行走路徑，從而提高過濾效果。

16、在一些實施例中，過濾本體還包括第一管路，第一管路具有在延伸方向上相背的兩端，第一管路的其中一端連通于第一腔體，另一端形成漿料入口，第二連通腔環繞于過濾腔的外周側，第一管路穿過第二連通腔并與第一腔體連通。

17、在上述技術方案中，設置第一管路以穿過第二連通腔而與第一腔體連通，可在設置第二連通腔的前提下方便與第一腔體的連通，也方便與外部管路連接。

18、在一些實施例中，磁鐵吸附件為磁棒。

19、在上述技術方案中，將磁鐵吸附件設置為磁棒，磁棒為永磁鐵，因此不用通電，方便使用，可靠性高。

20、在一些實施例中，漿料出口形成于過濾本體的頂部，磁棒沿過濾本體的頂部至底部的方向延伸，并與安裝腔的側壁具有間距，以供漿料沿磁棒的底部流向頂部。

21、在上述技術方案中，將磁棒設置為沿過濾本體的頂部至底部延伸，如此一來，可增大與漿料接觸的路徑，充分與漿料接觸，提高對漿料中金屬顆粒的過濾效果。

22、在一些實施例中，過濾本體還包括多個凸筒結構，多個凸筒結構間隔設置于過濾本體的頂面，并與多個安裝腔一一連通，磁棒的頂端凸出并搭接于凸筒結構的頂面。

23、在上述技術方案中，凸筒結構對磁棒起到承載作用，阻擋磁棒下落的情形，同時，在需要清理磁棒時也方便取出，即將磁棒向上取出即可。

24、在一些實施例中，凸筒結構的至少部分內表面與磁棒貼合。

25、在上述技術方案中，磁棒與凸筒結構直接貼合可減少漿料向凸筒結構的頂端開口方向流淌，降低漿料溢出的可能性。

26、在一些實施例中，漿料過濾裝置還包括連接件，連接件連接于磁棒的頂端以及凸筒結構的頂端，并將磁棒固定于凸筒結構。

27、在上述技術方案中，設置連接件，可提高磁棒與凸筒結構連接的緊固性以及密封性，減少磁棒在漿料以及壓力的作用下移動的可能性，同時減少漿料的溢出。

28、在一些實施例中，過濾網包括相連的筒本體以及環形凸部，筒本體用于過濾漿料，并具有沿過濾本體的頂部至底部的方向排列的第一開口和第二開口，第一開口與漿料入口連通，環形凸部環繞于第一開口并與過濾腔的側壁連接，筒本體的內腔形成第一腔體，筒本體、環形凸部、過濾腔的側壁以及過濾腔的底壁圍設的空間形成第二腔體。

29、在上述技術方案中，將過濾網設置成筒狀結構，筒狀結構具有較大的過濾面積，因此可提高漿料過濾裝置過濾大顆粒物質的能力。

30、在一些實施例中，過濾本體還包括環形凸起，環形凸起設置于過濾腔的側壁，環形凸部搭接于環形凸起上，并與環形凸起連接。

31、在上述技術方案中，設置環形凸起，可對過濾網起到較好的承載和固定作用，且方便過濾網與過濾本體的連接。

32、在一些實施例中，過濾腔的底壁面向第二腔體的部分設有第一通孔，第一通孔形成部分通道，第一通孔的數量為多個，多個第一通孔沿筒本體的外周側間隔設置。

33、在上述技術方案中，設置多個第一通孔，可允許更多的漿料流出第二腔體，提高漿料過濾裝置的過濾效率。

34、在一些實施例中，漿料過濾裝置還包括刮漿機構，刮漿機構包括旋轉軸和刮件，旋轉軸從筒本體內延伸至過濾本體的外側，刮件連接于旋轉軸，并在旋轉軸的帶動下掃刮筒本體內表面附著的漿料。

35、在上述技術方案中，設置刮漿機構，以掃刮筒本體內表面附著的大顆粒物質以及漿料，從而改善過濾網因堵塞導致過濾效率下降的情況。

36、在一些實施例中，漿料過濾裝置還包括位于過濾本體外的驅動件，驅動件連接于旋轉軸的端部并用于驅動旋轉軸旋轉。

37、在上述技術方案中，設置驅動件，可以提高刮漿機構的掃刮效率，進一步改善因過濾網堵塞導致過濾效率下降的情況。

38、在一些實施例中，過濾腔的底壁設有第二通孔，第二通孔與第二開口連通，并用于排出雜質。

39、在上述技術方案中，設置第二通孔，以方便排出漿料中被過濾網攔截的大顆粒物質。

40、在一些實施例中，過濾本體還包括排污口和容污腔，容污腔位于過濾腔的底壁背離過濾腔的一側并與第二通孔連通，排污口與容污腔連通并位于容污腔背離過濾腔的一側。

41、在上述技術方案中，設置容污腔和排污口，可方便在排污口封閉的時候對大顆粒雜質進行暫時的存儲。并且，將排污口設置于容污腔背離過濾腔的一側，可方便在重力的作用下排污。

42、在一些實施例中，漿料過濾裝置還包括架體，過濾本體設置于架體上，架體的底端設有多個滾輪。

43、在上述技術方案中，可方便漿料過濾裝置的移動。

44、第二方面，本技術實施例還提供了一種電池生產系統，包括上述的漿料過濾裝置。
