技術領域

本發明涉及線股引導裝置的新結構，其例如用于橋塔中。更特別地，本發明涉及線股引導裝置中的新的線股腐蝕保護概念。本發明還涉及用于保護托架中的線股的對應方法。本發明還涉及包括上述用于線股的引導裝置的結構。

背景技術：

本發明更特別地但非排他地適用于張力構件的引導裝置，所述張力構件例如是由多個線股組成的纜線，其用于城市工程和建筑工作中。

多種結構尤其是橋梁包括纜線，該纜線具體地用于支撐這些結構的元件。這種纜線在它們的相對的端部之間被拉緊，不過托架（也稱為引導裝置）通常用于將纜線保持成使得將它們沿它們必須延伸的方向以無論什么方式偏離。

因此，上述類型的托架的功能是允許對纜線的橫向和/或縱向且局部的保持并且將由該偏離引起的應力傳遞到為此目的提供的諸如橋塔的支撐件。上述類型的托架意圖置于支撐件和纜線之間，例如在用于斜纜的塔或者用于外筋的橋桁架隔膜內側。常規的托架使用一個簡單的鋼管用于所有線股，即線股的束被放置在一個公共的管中。在一些方案中，為線束提供單獨的鋼管。最近，開發了用于每個單獨的線股的具有孔或通道（由所謂的空隙形成器獲得，在灌漿后去除該空隙形成器）的托架。在一些方案中，這些孔具有V形以改善夾持效果。可以想到，具有單獨管或通道的托架允許對纜線的每個線股進行單獨的局部支撐。

為此，一種近期的托架包括用于引導纜線的線股的至少一個支承區域，并且優選地包括用于偏離的多個支承區域，每個區域允許單獨地支撐纜線的一個線股。

在已知的托架方案中，托架由圓形或矩形或其他形狀的鋼盒構成，該鋼盒在安裝線股之后被填充有高強度水泥漿。線股被布置成在矩形鋼盒中縱向地穿過托架。在這種方案中，線股可以被去除外套以增加線股和托架的某些部分之間的摩擦。在線股被完全地灌漿和結合的情況中，水泥漿還可保護被去除外套的線股免于腐蝕。然而，這種情況中的缺點在于線股緊緊地就位于固化的水泥漿中，由于這個原因，線股不能被單獨地替換。在該應用的背景下，術語腐蝕被用來指任何能夠對線股的化學完整性以及因此對機械性質有不利影響的過程，例如化學過程或電解過程。

還可以將彎曲的管或通道插入托架中，以便將線股保持就位在托架中。托架通常包括至少與引導纜線（也稱為斜纜）一樣多的管，包括線股。然后，每個線股被布置成縱向地穿過一個管。該方案不需要后續用水泥漿填充托架。該方案的優點在于其允許單獨地替換線股。然而，該方案的缺點在于管和線股易于腐蝕。

本發明的目的是提供改進的托架概念，從而可以克服現有技術的缺點。

技術實現要素：

根據本發明的第一方面，提供了一種橋托架，所述橋托架包括具有第一端和第二端的主體，所述橋托架包括至少一個通道，所述至少一個通道在所述橋托架內從所述第一端延伸到所述第二端，所述通道布置成被纜線的線股縱向地穿過，并且還布置成當在張力下時將所述線股保持就位，所述橋托架的主體包括保護材料，所述保護材料布置成保護所述線股免于腐蝕，其中，所述通道布置成使得其允許所述線股被穿過其供應，并且所述通道和所述保護材料允許所述橋托架中的所述線股的后續去除和更換，其中，所述保護材料是非硬化的、固體的、柔性的且彈性的聚合物材料。

所提出的方案提供了幾個優點。穿過引導裝置的線股可被單獨地更換。此外，所注射的保護材料保護線股免于腐蝕，并且還降低了摩擦腐蝕的風險。如果需要，保護性填充材料也可被容易地更換。

還可在主體的兩端均提供密封裝置，以進一步保護主體的內部并且防止保護材料從主體逸出。

根據本發明的第二方面，提供了一種用于保護線股免于在橋托架中腐蝕的方法，所述橋托架包括具有第一端和第二端的主體，所述橋托架包括至少一個通道，所述至少一個通道在所述橋托架內從所述第一端延伸到所述第二端，所述通道布置成被纜線的線股縱向地穿過，并且還布置成當在張力下時將所述線股保持就位，所述方法包括使所述線股穿過所述橋托架中的通道并且此后將保護材料注射到所述橋托架的主體中，以便保護所述線股免于腐蝕，其中，所述通道布置成使得其允許所述線股被穿過其供應，并且所述通道和所述保護材料允許所述橋托架中的所述線股的后續去除和更換，其中，所述保護材料是非硬化的、固體的、柔性的且彈性的聚合物材料。

本發明的其他方面記載在本文所附的從屬權利要求中。

附圖說明

參照附圖，將從非限制性示例性實施例的以下描述明白本發明的其他特征和優點，附圖中：

圖1是斜拉橋（用纜線保持的橋）的簡化側視圖，示出了橋托架；

圖2是托架主體的透視圖；

圖3是沿縱向平面的剖面看的剖切側視圖，示出了在線股就位情況下的托架的一部分；

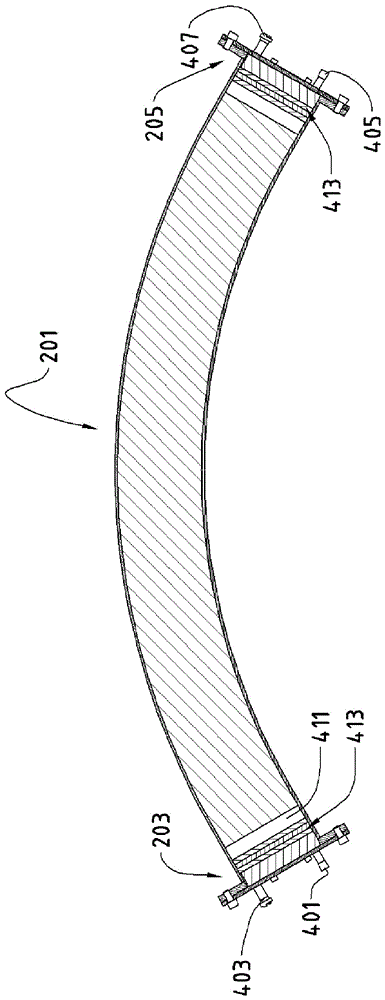

圖4是沿縱向平面的剖面看的托架的剖切側視圖，其包括密封裝置；

圖5示出了用于托架的密封布置；

圖6示出了當就位于托架中時的圖5的密封布置；并且

圖7是剖切圖，沿圖6的線X-X示出了圖5的密封布置。

具體實施方式

下面將參照附圖更詳細地描述本發明的一個實施例。

圖1示出了斜拉橋，其中，可應用根據本發明的托架。一種斜拉橋通常包括：

●底板101，其包括結構性構件混凝土或金屬結構性構件，具有例如至少一個內室（然而，也可以是開放交叉底板剖面），

●至少一個塔103，塔103包括至少一個基本直立元件，每個塔103包括也就是第一部分和第二部分，第一部分在底板下方延伸，第二部分在底板上方延伸，

●多個斜纜105。

每個斜纜105在位于底板101上的兩個底板錨定部107之間延伸，使得每個斜纜105穿過位于塔103的上部內的線股引導裝置109，后文稱為橋托架。

用于斜拉橋或吊橋的構造領域的斜纜元件通常通過可以是油脂層、臘層或基于凝膠的層的層以及圍繞該保護層的外套而是防腐蝕的（達數年）。然而，所存在的保護層和外套增加了線股的直徑。

通常，線股各自由多根線組成，所述線通常是金屬線，但不限于此。例如，在一些方案中，每個線股包括一組七根線。線股常常具有被內接在圓中的截面。每個纜線105通常包括多個線股。

圖2示出了托架109的主體201的透視圖，其被布置成被斜纜105的線股縱向地（遵循主體的縱向軸線）穿過。縱向軸線表示出彎曲路徑，其沿著主體201的縱向尺度延伸，但不必在關于托架主體201的外尺寸的中間位置。

在該示例中，主體201是彎曲的矩形鋼盒，其具有第一開放端203和第二開放端205。主體201的截面當然也可以是圓形的或其他形狀以圍住線股的束。

圖3示出了縱向平面中的主體201的一部分的側視圖。在該特定示例中，托架主體201的側視圖示出了幾個線股301。還示出了通道303，在該示例中，通道303是鋼管，然而其也可以是鋁管或塑料管，每個線股301設置一個管303，并且線股301被布置成縱向地穿過管303。主體的每個管303包括彎曲的縱向軸線和至少一個第一部分，該第一部分原則上位于縱向軸線的拱腹側并在管的長度的界限內允許在線股301的外周面的一部分上支撐線股301。管303遵循托架主體201的曲率。

還提供了管支撐元件305以支撐管303并且將管303保持就位在托架主體201內。支撐元件305的目的還在于支撐空隙形成器（在需要空隙形成器的方案中）并且接受由彎曲且張緊的線股的偏離力引起的橫向力。這些支撐元件305被布置成近似地垂直于管303。

在該特定示例中，線股301的穿過管或通道303的那部分沒有外套（線股最初具有外套，但作為安裝過程的一部分，在托架的區域中去除了該外套）以增加線股301和管303之間的摩擦。這樣的有利效果在于即使在第一端203和第二端205之間的顯著不同張力下仍將線股301保持就位。然而，被去除外套的線股易于腐蝕，由于這個原因，根據本發明，在托架主體201中設置了保護材料（后面將更詳細地說明）以防止腐蝕發生。此外，線股301的不在管303內的那部分具有外套以提供抵抗腐蝕的保護。保護材料可以是聚合物的。外套可例如由聚乙烯材料制成。各管之間的空間有利地填充有硬化材料，例如水泥漿。

不同形狀的管截面具有不同的夾持效果，并且通過在拱腹側使用V形截面，可以獲得相對高的夾持效果。在該情況中，管303和線股301的截面不是互補的形狀。

然而，在傳統的方案中，管303各自具有與它們所接收的線股301基本互補形狀的截面。例如，當纜線105的線股301各自具有內接于圓的截面時，每個管303具有的截面基本為圓形，內徑大于線股301的截面所內接的圓，以便促進線股301插入穿過管203。

在上述方案中，單獨的管之間的空間被灌漿。在另一個方案（附圖未示出）中，由空隙形成器在托架主體201內形成通道，在周圍的填充物硬化后，空隙形成器被去除。還是在該方案中，通道可具有V形以改善夾持效果。在該方案中，不具有金屬管303甚至是有利的，因為線股301于是將不與易于腐蝕的金屬管303接觸，或者與金屬接觸可導致線股的磨蝕疲勞。

根據本發明，托架主體的內部包含保護材料，用于保護線股301和/或管303免于腐蝕。如上所述，被注射的保護材料可以是聚合物材料或者其他類似材料，只要該填充物使托架主體201與氧氣和濕氣隔開并且允許線股301的去除。例如，通過將兩種類型的液體混合使得能夠發生聚合過程來獲得聚合物材料。所獲得的聚合物材料是憎水劑（不與水混合）并且不透氣體。有利地，在混合液體之后并且固化（聚合）過程開始之前進行注射。在混合和注射之后，所獲得的混合物將變成固體，但不會硬化，從而保持柔性、柔軟和彈性。

橋托架109通常定位成高于地面，并且由于該原因，如下所述，需要特殊的布置來進行注射。

現在參照圖4，保護材料被有利地通過注射管401；405之一注射到托架主體201中，注射管401、405位于主體201的兩端且在底部。在該示例中，有兩個注射管，從而通過注射管401；405之一進行注射，但是也可以同時使用兩個注射管。注射管401；405被連接到填充罐（未示出）。

在托架201主體的兩端的上部，示出了第一出口403和第二出口407，它們中的一個連接到真空泵（未示出）。通常在一個時刻僅使用一個出口，從而出口的目的是允許空氣在注射期間逸出。為了改善托架主體201的內部的填充，首先使用真空泵通過出口403；407之一將空氣抽離托架主體201。這樣的效果是托架主體內部的所有空隙可被填充保護材料。在托架主體的內部被注射的情況中，保護材料可填充線股301和通道壁之間的空間。從下方注射并且從上方抽吸空氣的好處在于可以更好地從托架主體201去除空氣。通常，從與注射端相對的端部抽吸空氣，以便改善填充。當然，也可以在同一個端部進行這些操作。

一旦所有線股301（圖4未示出）均就位在托架主體201內，則進行保護材料的注射。為了促進用保護材料進行填充，首先通過注射管401；405之一將保護材料注射到填充室411中。通過在所有各管中施加真空的幫助，保護材料從填充室411散布遍及托架主體201的內部，然后在注射完成之后一些時間，其開始固化。一旦所注射的材料開始通過位于相對端的出口流出托架主體，則停止注射。一旦固化，聚合物填充物良好地粘到金屬表面。

端部結構或密封布置413位于托架主體201的兩端，參照圖5-7更詳細地進行描述。

密封布置413包括數個扁平元件，在該示例中是五個：在主體201最外面的元件是前擠壓板500，下一個元件是過渡墊501，下一個元件是密封墊503，下一個是擠壓墊505，并且最靠近主體201的元件是后擠壓板507。擠壓墊505和后擠壓板507一起可被稱為后擠壓元件。過渡墊501、密封墊503、擠壓墊505和后擠壓板507中設置了孔，以便線股301穿過。有利地，孔的形狀與穿過這些孔的線股301的形狀互補以保證良好的密封效果。因此，在線股301穿過密封布置202時，密封布置202有利地使得線股301周圍不會泄漏。

前擠壓板500是剛性元件，并且在該示例中，其是鋼板。在附圖所示的示例中，在前擠壓板500中沒有供線股穿過的孔，以防止鋼線股到鋼板的任何接觸，不過具有用于線股301的孔的方案也是可能的。然而，設置了供收緊裝置穿過的孔，以便抵靠前擠壓板500擠壓過渡墊501、密封墊503、后擠壓墊505和后擠壓板507。

過渡墊501是可變形的且可例如由聚乙烯制成，并且其主要功能是接受來自線股的橫向偏離力并且抑制線股301的移動，不過其功能還在于密封和保護。當沿著穿過元件的孔的方向考慮時，過渡墊501的寬度大于密封布置413的其他元件的寬度。過渡墊501的寬度可以例如是密封墊503的寬度的兩到三倍。這樣的有利效果是抵抗相對大的偏離力并且抑制相對強的線股301移動。

如在圖7中可以看到的，穿過過渡墊501、密封墊503、擠壓墊505和擠壓板507的孔在過渡墊501壓靠前擠壓板500的地方具有導角端。導角可為數度，例如2度。這進一步有利于線股301的移動，不會抵靠尖銳的邊緣。如果線股301被有意地偏離，則導角也是有用的。當線股301由于例如纜線上的負載而移動時，過渡墊501可經歷彈性變形。這種類型的變形是可逆的。換句話說，一旦不再施加力，則過渡墊501恢復到其初始形狀。因此，其為穿過密封布置413的線股301提供了平滑過渡區域。

非剛性密封墊503的主要功能是將托架主體201的內部與外側環境密封。該墊確保了來自托架主體201外側的濕氣無法穿透到主體201的內部中，并且其還意圖防止所注射的保護材料流離主體201。密封墊503可以例如由氯丁（二烯）橡膠制成，例如三元乙丙橡膠。通過在過渡墊501和擠壓墊505之間壓縮密封墊503來進行實際的密封，過渡墊501和擠壓墊505二者均有利地由聚乙烯制成。

剛性擠壓墊505例如由聚乙烯或聚丙烯制成，并且與剛性的鋼后擠壓板507一起用于抵靠前擠壓板500壓縮過渡墊501和密封墊503。為此目的，提供了螺釘511或對應的收緊裝置以提供充分的壓縮。擠壓墊505和后擠壓板507還充當用于線股301的間隔件。

當安裝托架201和線股301時，執行以下步驟：首先將托架109安裝到橋塔103上，密封413被預先安裝但未收緊。然后，將線股301穿過托架主體201。此后，將線股301張緊，并且在前擠壓板500和后擠壓元件之間壓縮過渡墊501和密封墊503。然后，可將保護材料注射到托架主體201中。

如前面說明的，本發明的教導可等同地適用于橋底板中的外筋的懸纜或偏離器。

雖然在附圖和前面的描述中已經詳細示出和描述了本發明，這種圖示和描述應被認為是說明性或示例性的而非限制性的，本發明不限于所公開的實施例。當基于對附圖、本公開以及所附權利要求的研究而實施所請求保護的發明時，本領域技術人員會理解并且能夠實現其他的實施例和變體。

在權利要求中，詞語“包括”不排除其他元件或步驟，并且不定冠詞“一”或“一個”不排除多個。單個處理器或其他單元可滿足權利要求中所引述的多個項目的功能。相互不同的從屬權利要求中引述了不同的特征，這一事實并不意味著這些特征的組合不能被有利地利用。權利要求中的任何附圖標記不應被視為對本發明的范圍的限制。
