本發明涉及一種粉碎裝置，具體來講涉及一種風機用粉碎裝置。

背景技術：

掃路車做為城市環衛車輛的典型車型和重點應用工具得到了較好的發展，各方面的技術已趨于成熟。風機是掃路車的關鍵部件。

目前市場上的掃路車風機僅有抽吸功能，不具備粉碎功能，抽吸落葉等大物料時容易造成蝸殼堵塞現象，影響風機的抽吸力。

即便風機具有粉碎功能，多數的風機和粉碎裝置都是相互分離，或存在于不同的設備上或為同一設備上獨立設置的不同結構，當同時需要這兩種功能時，難免使設備繁多、設備的結構繁雜及需要分兩次操作完成，導致設備投資大、配置安裝麻煩、生產工序較多等諸多不便。

技術實現要素：

為了解決以上問題，本發明提供了一種結構簡單、便于拆裝及檢修、可以在抽吸的同時進行粉碎的風機用粉碎裝置。

本發明所述風機用粉碎裝置，包括旋轉盤、連軸、隔套、粉碎刀片，所述旋轉盤為中心具有環形套筒的盤狀體，旋轉盤以其套筒的一個端面為對稱面成對設置；兩個旋轉盤相對面之間設置若干連軸，連軸固定于兩個旋轉盤上；若干粉碎刀片套在連軸上；粉碎刀片與旋轉盤、粉碎刀片之間設置隔套；隔套與連軸固定連接。

使用本發明所述風機用粉碎裝置時，將其套在傳動軸上并將二者固定連接，馬達帶動傳動軸旋轉進而帶動旋轉盤旋轉，在轉動中，粉碎刀片被隔套定位繞連軸旋轉，從而對物料進行粉碎；當遇到較大剛性雜物時，可以避免粉碎刀片在切割時受力過大造成對電機及系統的損壞，而且這種結構不影響粉碎工作的繼續進行，對較大剛性雜物經過長時間切割粉碎，達到粉碎目的，粉碎效果好；其結構簡單、便于拆裝及檢修，與風機配合使用，可以在抽吸的同時進行粉碎，避免了風機堵塞現象以及對抽吸風力的影響，粉碎及抽吸效果好，效率高。

進一步地，相鄰兩個連軸上的粉碎刀片彼此交叉分布。這樣設計可以增加粉碎刀片的密度，使粉碎效果更好。而且當粉碎刀片較長時，相鄰連軸上的粉碎刀片在旋轉時不至于相互碰撞，影響粉碎工作。

進一步地，所述粉碎刀片的刀刃為鋸齒狀。鋸齒狀的刀刃便于粉碎將樹葉中的筋、莖、葉脈等，使粉碎效率更高、粉碎更徹底。

進一步地，所述位于連軸一個端部的隔套與連軸通關開口銷固定連接，其他隔套與旋轉盤及隔套與粉碎刀片之間相互接觸。從而容易安裝及拆卸非常，方便檢修及更換零部件。

進一步地，所述旋轉盤的盤形體上設置有若干減重孔。

本發明還提供了一種帶有上述粉碎裝置的風機，所述風機還包括粉碎風箱、蝸殼、葉輪、馬達、傳動軸，馬達與傳動軸相聯，傳動軸順次與葉輪、粉碎裝置固定連接，葉輪設置在蝸殼內，粉碎裝置設置在粉碎風箱內。

進一步地，傳動軸與旋轉盤的固定連接方式為：所述旋轉盤套在傳動軸上，旋轉盤的環形套筒與傳動軸通過鍵條固定連接。

樹葉等物料在葉輪的旋轉作用下被吸入粉碎風箱，馬達帶動粉碎裝置旋轉將樹葉等物料切割成碎片，切割后的碎片與氣體一起被吸入到蝸殼內的空間里，馬達帶動葉輪旋轉將碎片物料及氣體吹出蝸殼，從而避免了未切割的大片樹葉等物料堵塞葉輪。

附圖說明

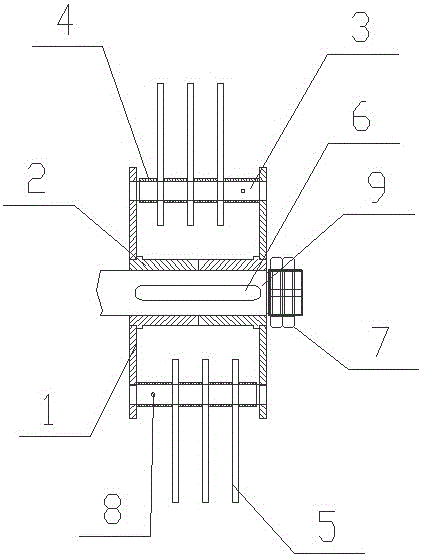

圖1是本發明所述一種風機用粉碎裝置的主視圖。

圖2是圖1的斷面剖視圖。

圖3是本發明所述帶有所述粉碎裝置的風機的結構示意圖。

圖中各件號說明：

1-軸套；2-旋轉盤端板；3-連軸；4-隔套；5-粉碎刀片；6-鍵條；7-螺母；8-開口銷；9-傳動軸；10-馬達；11-葉輪；12-蝸殼；13-粉碎風箱。

具體實施方式

下面結合圖1至圖3對本發明所述風機用粉碎裝置及帶有該粉碎裝置的風機進一步詳細描述。

如圖1和圖2所示，本發明所述風機用粉碎裝置，主要包括軸套1、旋轉盤端板2、連軸3、粉碎刀片5、傳動軸9。

其中軸套1和旋轉盤端板2共同構成旋轉盤，軸套1為環形體，旋轉盤端板2為圓盤形，軸套1固定于旋轉盤端板2一個端面的中心處，旋轉盤端板2上均勻分布減重孔。

旋轉盤為一對，兩個旋轉盤對稱分布，以軸套1非與旋轉盤端板2連接的一端為對稱面，兩個軸套1的該端面相接，傳動軸9穿過兩個軸套1，軸套1與傳動軸9之間通過鍵條6固定連接。

旋轉盤端板2上周向每隔90°設有安裝孔，四個連軸3通過兩個旋轉盤端板2上對應的安裝孔固定連接，可以是連軸與安裝孔過盈配合，也可以是連軸3焊接在安裝孔處。旋轉盤端板上還設有若干的減重孔，以便減少其重量。

粉碎刀片5套在連軸3上，且可以繞連軸3旋轉。每個連軸3上設有三個粉碎刀片，相鄰連軸3的粉碎刀片5相互交叉分布，從而防止粉碎刀片5在旋轉時相碰，并增加粉碎刀片5的密度，提高粉碎效率和效果。

粉碎刀片5之間以及粉碎刀片5與旋轉盤端板2之間設有隔套4，隔套4緊觸一個旋轉盤端板2的內端面，與粉碎刀片5順次緊密排列，直至另一個旋轉盤端板2的內端面，最后一個隔套4與連軸3通過開口銷8固定連接，其他隔套4與粉碎刀片5也保持相對定位。調整隔套4在連軸3上的相對位置，可以調整隔套對粉碎刀片5的壓力，從而改變粉碎刀片5對物料切割力。

粉碎刀片5的刀刃為鋸齒狀。鋸齒狀的刀刃便于粉碎將樹葉中的筋、莖、葉脈等，使粉碎效率更高、粉碎更徹底。

如圖3所示，本發明還提供了一種帶有上述粉碎裝置的風機，還包括粉碎風箱13、蝸殼12、葉輪11、馬達10、傳動軸9，其中馬達10通過軸承座與傳動軸9相連，葉輪11安裝在傳動軸9上并設置在蝸殼12內，傳動軸9在蝸殼12之外側安裝本發明所述粉碎裝置，粉碎裝置設置在粉碎風箱13內；所述軸套1套在傳動軸9上，兩個軸套1與傳動軸9通過鍵條6固定連接，從而容易安裝及拆卸非常，方便檢修及更換零部件。

樹葉等物料在葉輪11的旋轉作用下被吸入粉碎風箱13，馬達10帶動粉碎裝置旋轉將樹葉等物料切割成碎片，切割后的碎片與氣體一起被吸入到蝸殼12內的空間里，馬達10帶動葉輪11旋轉將碎片物料及氣體吹出蝸殼12，從而避免了未切割的大片樹葉等物料堵塞葉輪9。

如上所述，結合附圖和實施例所給出的方案內容，可以衍生出類似的技術方案。但凡是未脫離發明技術方案的內容，依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。
