本發明涉及一種環衛設施，具體地講，本發明涉及一種用于掃地機邊刷調節機構。

背景技術：

隨著城市化的發展，公共路面及廣場面積越來越大，環衛人員的短缺，環衛所都開始用掃地機等清潔產品代替人工掃地。市場上的掃地機配置的邊刷只能上下調節，不太適合清掃路牙，環衛工人仍需手動清掃路牙，增加了環衛工人的工作量，降低了環衛工人的工作效率。

技術實現要素：

本發明主要針對現有技術不能有效清掃路牙的缺陷，提出一種結構簡單、合理，可全方位調節的前置邊刷機構。

本發明的目的是這樣實現的：一種可全方位調節的前置邊刷機構，包括電機支架，在電機支架上連接電機和邊刷，電機驅動邊刷旋轉；所述前置邊刷機構還包括底板，在底板上連接橫向布置的導軌和導軌電動推桿，導軌上配合設置滑塊，導軌電動推桿的推桿與滑塊連接，滑塊由導軌電動推桿驅動作往復移動；在所述滑塊上固定連接上支架，上支架的另一端通過鉸軸鉸接下支架，所述電機支架連接在下支架的另一端，在下支架上連接升降電動推桿，升降電動推桿驅動邊刷上下移動。

本發明通過升降電動推桿和滑塊機構控制邊刷移位，上支架與下支架也可進行角度調節，進行全方位調節，即可正常清掃邊沿路面，也可在清掃路面的同時清掃道路路牙，此結構不僅提高路面保潔質量，而且大大增加了清掃的效率。

優選地，在所述鉸軸上設置扭簧，扭簧的一端抵著上支架，另一端抵著下支架。扭簧可緩沖，起到防撞的作用。

優選地，所述下支架包括呈四邊形布置的下支架上板、第一連接板、下支架下板、第二連接板；下支架上板、第一連接板、下支架下板、第二連接板相互鉸接，第一連接板與所述上支架通過鉸軸相鉸接，第二連接板與所述電機支架相連接，所述升降電動推桿的一端固定連接在第一連接板上，另一端與下支架上板相鉸接；升降電動推桿的推桿運動時，邊刷在下支架的作用下作上下運動。這是由于下支架上板和下支架下板的一端圍繞第一連接板轉動，改變下支架下板與第一連接板之間的角度，從而帶動第二連接板上下移動，帶動電機支架上下移動，再帶動邊刷上下移動。

優選地，在所述下支架上板上設置調節孔，所述升降電動推桿的一端鉸接推桿支架，推桿支架通過調節螺栓與下支架上板連接，調節螺栓設置在所述調節孔內。通過調節螺栓在調節孔內的位置，改變推桿支架的位置，可根據實際需要調節邊刷到地面的距離。

優選地，所述下支架的第二連接板與電機支架之間設置邊刷連接支架，邊刷連接支架呈一側開口的矩形，在邊刷連接支架的中部設置第一弧形孔，邊刷連接支架與第二連接板通過第一螺栓連接，第一螺栓設置在第一弧形孔內。可通過調節第一螺栓位置調節電機支架的上下角度，從而調節邊刷的上下角度。

優選地，在所述邊刷連接支架的兩側均設置第二弧形孔，邊刷連接支架與電機支架通過第二螺栓連接，第二螺栓設置在第二弧形孔內。可通過調節第二螺栓的位置調節電機支架的左右角度，從而調節邊刷的左右角度。

優選地，所述導軌為雙杠直線導軌，滑塊上設有兩個滑槽，滑槽與導軌相配合，使得滑塊移動更穩固可靠。

附圖說明

圖1為本發明的結構示意圖。

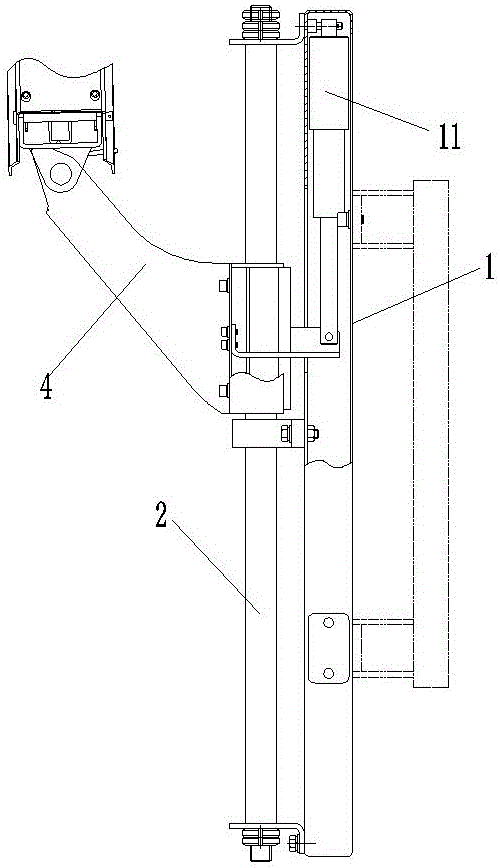

圖2為圖1的局部俯視圖。

圖3為圖1的一個角度的立體圖。

圖4為圖1另一個角度的立體圖。

圖5為圖1中A部放大圖。

具體實施方式

如圖1－5所示，可全方位調節的前置邊刷機構，包括底板1，在底板1上連接橫向布置的導軌2和導軌電動推桿11，導軌2為雙杠直線導軌，導軌2上配合設置滑塊3，滑塊3上設有兩個滑槽3-1，滑槽3-1與導軌2相配合，導軌電動推桿11的推桿與滑塊3連接，滑塊3由導軌電動推桿11驅動作往復移動。

在滑塊3上焊接上支架4，上支架4的另一端通過鉸軸13鉸接下支架10，鉸軸13豎向布置，在鉸軸13上設置扭簧14，扭簧14的一端抵著上支架4，另一端抵著下支架10。在下支架10的另一端連接邊刷連接支架19，邊刷連接支架19連接電機支架12，在電機支架12上連接電機7和邊刷8，電機7驅動邊刷8旋轉。

下支架10包括呈四邊形布置的下支架上板18、第一連接板15、下支架下板21、第二連接板20。下支架上板18、第一連接板15、下支架下板21、第二連接板20相互鉸接，下支架上板18布置在上方，下支架下板21布置在下方，第一連接板15與上支架4通過鉸軸13相鉸接，第二連接板20與邊刷連接支架19相連接。

在下支架10內設置升降電動推桿9，升降電動推桿9的一端固定連接在第一連接板15上，升降電動推桿9的另一端鉸接推桿支架17，推桿支架17通過調節螺栓22與下支架上板18連接，在下支架上板18上設置調節孔5，調節螺栓22設置在調節孔5內。升降電動推桿9的推桿運動時，邊刷8在下支架10的作用下作上下運動。

邊刷連接支架19呈一側開口的矩形，在邊刷連接支架19的中部設置第一弧形孔6，邊刷連接支架19與第二連接板20通過第一螺栓23連接，第一螺栓23設置在第一弧形孔6內。可通過調節第一螺栓23位置調節電機支架12的上下角度，從而調節邊刷8的上下角度，調節范圍為：“40°-50°”。在邊刷連接支架19的兩側均設置第二弧形孔16，邊刷連接支架19與電機支架12通過第二螺栓24連接，第二螺栓24設置在第二弧形孔16內。可通過調節第二螺栓24的位置調節電機支架12的左右角度，從而調節邊刷8的左右角度，調節范圍為“40°-50°”。
