本實用新型涉及一種環衛車輛噴水架裝置，更具體地說它是一種環衛車噴水架。

背景技術：

目前應用于環衛車的噴水裝置，通常由一個油缸做舉升機構，不容易平衡左右，出現了噴水架左右不平、左右擺動幅度大，不穩定；普通噴水架滑道采用銅套及普通無縫管做為滑道，摩擦力大，容易產生卡滯現象。

技術實現要素：

本實用新型的目的是為了克服上述背景技術的不足之處，而提供一種環衛車噴水架。

為了實現上述目的，本實用新型的技術方案為：環衛車噴水架，包括噴桿架，噴桿架上下連接板，上下聯板，安裝固定板，滑塊，噴水架板，其特征在于：還包括上下雙油缸，滑軌，所述滑軌通過螺栓連接固定在所述噴水架板上，所述上下雙油缸與所述安裝固定板通過銷柱連接，且所述上下雙油缸通過銷柱連接固定在所述噴桿架上下連接板上，所述上下聯板通過銷柱連接在所述上下雙油缸外側，所述噴桿架上下連接板通過銷柱連接在所述上下聯板外側，所述噴桿架上下連接板通過螺栓連接固定在所述噴桿架上。所述左右油缸通過銷軸固定在噴水架板上。

在上述技術方案中，所述上下雙油缸有二個，且對稱分布在所述噴水架板兩端。平衡左右架，解決左右不平衡、擺動問題。

在上述技術方案中，所述滑軌為工業級滑軌。精度高，滑行順暢，解決卡滯現象。

本實用新型具有如下優點：(1)操作簡單；(2)采用工業級滑軌，精度高，滑行順暢，解決了卡滯現象；(3)使用兩根油缸做舉升機構，平衡了左右架，解決了左右不平衡、擺動現象。

附圖說明

圖1為本實用新型穩定噴水架板平視圖。

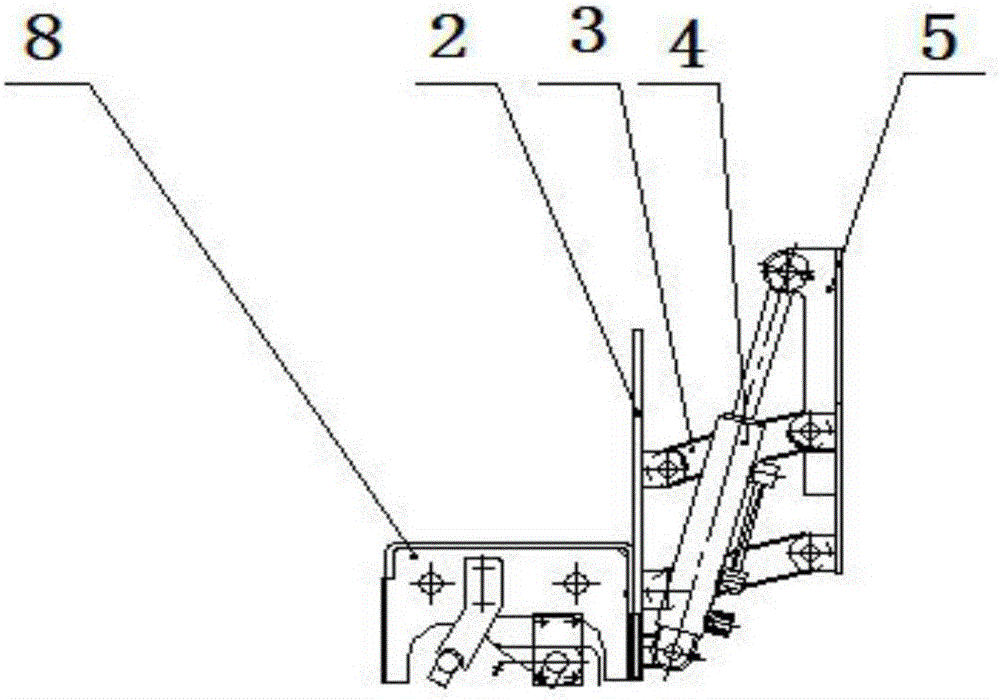

圖2為本實用新型上下平動總分局部剖視圖。

圖中1-噴桿架,2-噴桿架上下連接板,3-上下聯板,4-上下雙油缸，5-安裝固定板,6-滑塊，7-滑軌，8-噴水架板，9-左右油缸。

具體實施方式

下面結合附圖詳細說明本實用新型的實施情況，但它們并不構成對本實用新型的限定，僅作舉例而已。同時通過說明使本實用新型的優點更加清楚和容易理解。

參閱附圖可知：環衛車噴水架，包括噴桿架1，噴桿架上下連接板2，上下聯板3，安裝固定板5，滑塊6，噴水架板8，左右油缸9，其特征在于：還包括上下雙油缸4，滑軌7，所述滑軌7通過螺栓連接固定在所述噴水架板8上，所述上下雙油缸4與所述安裝固定板5通過銷柱連接，且所述上下雙油缸4通過銷柱連接固定在所述噴桿架上下連接板2上，所述上下聯板3通過銷柱連接在所述上下雙油缸4外側，所述噴桿架上下連接板2通過銷柱連接在所述上下聯板3外側，所述噴桿架上下連接板2通過螺栓連接固定在所述噴桿架1上。所述左右油缸9通過銷軸固定在噴水架板8上。所述上下雙油缸4有二個，且對稱分布在所述噴水架板8兩端。所述滑軌7為工業級滑軌。

本實用新型環衛車噴水架工作過程如下：二個上下雙油缸4對稱分布在所述噴水架板兩端，平衡左右架，本實用新型環衛車噴水架通過車載油泵驅動上下油缸4上下平動；車載油泵同時驅動左右油缸9進行噴桿伸縮，滑塊順暢地通過工業級滑軌7，通過車載高壓水泵供水，從而實現平穩、順暢噴水的功能。

其它未說明的部分均屬于現有技術。
