本實用新型屬于防護欄技術領域，特別是涉及一種多功能防護欄。

背景技術：

在城市道路、公園景觀、室內燈場所中，防護欄是一種極為常見的建筑景觀產品，特別是在城市道路中，防護欄除了起到裝飾作用外，其還起到隔離行人和車輛以及車輛與車輛的作用。

隨著防護欄強度和外觀效果地不斷提高，大量的防護欄開始被應用于公園、景區等場所，相對于日常道路來說，這些場所的人流密度更大，然而，現有的護欄僅能起到隔離和裝飾的作用，功能單一。在人流量比較大的場所，往往還需在護欄一旁另外設置座椅以供行人休息，但是另設座椅不但要考慮與周圍的協調，而且占用空間位置。為此，專利號201410349613.6公開的一種多功能防護欄，包括兩個以上立柱和裝配在立柱上的扶手，還包括裝配在立柱上的翻轉椅座，所述翻轉椅座的后側鉸接裝配在立柱上，立柱與翻轉椅座之間設有用于驅使翻轉椅座自動向上翻轉收回的驅動機構。其通過在多功能防護欄的立柱上轉配有翻轉座椅，并且翻轉椅座與立柱之間還設有用于驅使翻轉座椅自動上翻收回的驅動機構，實現了防護欄既能作為防護欄使用，又可以作為座椅使用，但其翻轉座椅結構復雜，制造成本高，不經濟實用。

另外，現人們越來越喜歡夜晚去公園散步或跑步等，以充實夜晚生活，鍛煉身體，放松心情。但現有公園的照明燈由于設置比較高，導致座椅區域多半未照射到，使得座椅區域比較黑，人們考慮到安全，一般不會去此座椅區域去休息，導致公園座椅未充分利用。特別人們出門為防止手機沒電，會攜帶充電寶出門，既增加出門重量又可能導致丟失。為此如何設計一種防護欄其能有效解決上述技術問題，其有待進一步研究解決。

技術實現要素：

本實用新型的目的就在于克服現有技術的不足，提供了一種多功能防護欄，其既能作為防護欄使用，又可以作為座椅使用，方便人們休息，配置有插孔和照明燈，并利用太陽能供電，綠色節能環保，照明燈用于對防護欄周圍進行照明，插孔實現了手機等移動的充電功能，功能性強，經濟實用，給人們帶來了極大的便利。

為了實現上述目的，本實用新型提供了一種多功能防護欄，包括橫桿和立桿，兩所述立桿分別安裝于所述橫桿的兩端，所述橫桿的上方通過支撐板連接有太陽能電池板，所述橫桿內設置有蓄電池，所述橫桿的正面設置有包括照明燈和插孔，所述太陽能電池板與所述蓄電池相連接，所述蓄電池分別與所述照明燈和插孔相連接，兩所述立桿之間連接有轉軸，所述轉軸與旋轉板相連接，位于所轉軸的下方，在所述立桿上設置有支撐塊。

進一步的，所述插孔包括三插插孔、兩插插孔和USB插孔。

進一步的，所述轉軸帶動所述旋轉板相對于兩所述立桿旋轉至水平位置時，所支撐塊貼合所述旋轉板的板面。

進一步的，所述支撐塊成四方塊狀。

進一步的，所述立桿的前側和后側均設置有支撐塊。

本實用新型通過太陽能電池板將太陽能轉化為電能，儲存在蓄電池中，蓄電池為照明燈和插孔供電，通過照明燈實現夜晚防護欄區域周圍的照明，方便人們行走，插孔實現了手機等移動設置的充電功能，人們出門時可以不用攜帶充電寶，給人們的出門帶來的極大的方便。

本實用新型的兩立桿之間連接有轉軸，轉軸相對于兩立桿能旋轉，轉軸上連接有旋轉板。使用時，手拿住旋轉板，推動旋轉板，繞轉軸旋轉至水平位置，此時旋轉板的板面與立桿上的支撐塊貼合，支撐塊支撐住旋轉板，人們可以坐在旋轉板上進行休息，實現了防護欄在防護功能的基礎上，還可以作為座椅使用的功能，當不需要作為座椅使用時，將旋轉板繞轉軸旋轉至初始位置，結構非常簡單，制造成本低，經濟實用。旋轉板在初始裝置時，處于橫桿和立桿的保護狀態下，防止被雨打濕或弄臟或損壞等。

本實用新型的所述立桿的前側和后側均設置有支撐塊，以實現了旋轉板繞立桿的兩側旋轉至水平位置時的支撐作用，使用靈活。

本實用新型的有益效果：本實用新型通過太陽能電池板將太陽能轉化為電能，儲存在蓄電池中，蓄電池為照明燈和插孔供電，通過照明燈實現夜晚防護欄區域周圍的照明，方便人們行走，插孔實現了手機等移動設置的充電功能，人們出門時可以不用攜帶充電寶，給人們的出門帶來的極大的方便。本實用新型的兩立桿之間連接有轉軸，轉軸相對于兩立桿能旋轉，轉軸上連接有旋轉板。使用時，手拿住旋轉板，推動旋轉板，繞轉軸旋轉至水平位置，此時旋轉板的板面與立桿上的支撐塊貼合，支撐塊支撐住旋轉板，人們可以坐在旋轉板上進行休息，實現了防護欄在防護功能的基礎上，還可以作為座椅使用的功能，當不需要作為座椅使用時，將旋轉板繞轉軸旋轉至初始位置，結構非常簡單，制造成本低，經濟實用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例的結構示意圖。

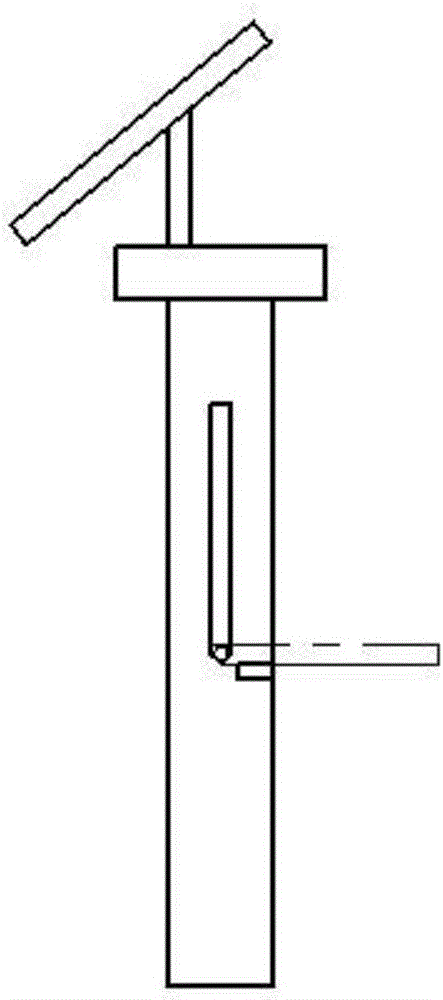

圖2為圖1的左視圖。

圖3為本實用新型另一實施例的結構示意圖。

上述附圖標記：

1橫桿，2立桿，3旋轉板，4轉軸，5支撐塊，6太陽能電池板，7支撐板，8照明燈，9 USB插孔，10兩插插孔，11三插插孔。

具體實施方式

下面結合附圖對實用新型進一步說明，但不用來限制本實用新型的范圍。

實施例一

如圖1、2所示，本實用新型提供的一種多功能防護欄，包括橫桿1和立桿2，兩所述立桿2分別安裝于所述橫桿1的兩端，所述橫桿1的上方通過支撐板7連接有太陽能電池板6，所述橫桿1內設置有蓄電池(圖中未畫出)，所述橫桿1的正面設置有包括照明燈8和插孔，所述太陽能電池板6與所述蓄電池相連接，所述蓄電池分別與所述照明燈8和插孔相連接，兩所述立桿2之間連接有轉軸4，所述轉軸4與旋轉板3相連接，位于所轉軸4的下方，在所述立桿2上設置有支撐塊5。

本實用新型的所述插孔包括三插插孔11、兩插插孔10和USB插孔9。

本實用新型的所述轉軸4帶動所述旋轉板3相對于兩所述立桿2旋轉至水平位置時，所支撐塊5貼合所述旋轉板3的板面。

本實用新型的所述支撐塊成四方塊狀。

本實用新型通過太陽能電池板6將太陽能轉化為電能，儲存在蓄電池中，蓄電池為照明燈8和插孔供電，通過照明燈8實現夜晚防護欄區域周圍的照明，方便人們行走，插孔實現了手機等移動設置的充電功能，人們出門時可以不用攜帶充電寶，給人們的出門帶來的極大的方便。

本實用新型的兩立桿2之間連接有轉軸4，轉軸4相對于兩立桿2能旋轉，轉軸4上連接有旋轉板3。使用時，手拿住旋轉板3，推動旋轉板3，繞轉軸4旋轉至水平位置，此時旋轉板3的板面與立桿2上的支撐塊5貼合，支撐塊5支撐住旋轉板3，人們可以坐在旋轉板3上進行休息，實現了防護欄在防護功能的基礎上，還可以作為座椅使用的功能，當不需要作為座椅使用時，將旋轉板3繞轉軸2旋轉至初始位置，結構非常簡單，制造成本低，經濟實用。旋轉板3在初始裝置時，處于橫桿1和立桿2的保護狀態下，防止被雨打濕或弄臟或損壞等。

實施例二

如圖3所示，與實施例一的區別在于，所述立桿2的前側和后側均設置有支撐塊5，其余與實施例一相同。實施例二中的所述立桿2的前側和后側均設置有支撐塊5，以實現了旋轉板3繞立桿2的兩側旋轉至水平位置時的支撐作用，使用靈活。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
