本發明實施例涉及路面探傷檢測技術領域，具體涉及一種瀝青路面離析檢測方法和裝置。

背景技術：

隨著科技的發展，道路的寬度和數量也在逐漸增加，道路是交通運輸?shù)年P(guān)鍵，因此道路質量問題也是交通運輸?shù)年P(guān)鍵問題。現如今，很多道路都采用瀝青路面，瀝青路面在經過攤鋪壓實后的瀝青面層在一定區域范圍內材料組成與設計不符，使得該區域的瀝青路面表現出不同的路用性能，就會出現瀝青路面離析的問題。路面離析使新鋪瀝青混合料面層透水性能增強，當雨水滲入到基層后，會加劇路面的凍脹破壞。同時，離析使路面水穩定性變差，在自然因素作用下，路面會出現局部網裂，當雨水下滲后在行車輪胎的強力“泵吸”作用下，半剛性基層灰漿被吸出導致基層破碎松散、瀝青層下沉而破壞。

路面離析主要分為級配離析和溫度離析兩種類型。級配離析出現時，瀝青面層上一些區域粗集料較為集中，而另一些區域細集料比較集中，使得混合料變得不均勻，級配組成及瀝青用量與設計值不一致，導致路面呈現出較差的結構和紋理特性。溫度離析是指瀝青混合料在儲存、運輸及攤鋪過程中受天氣、施工機械、施工工藝等影響，由于瀝青混合料的熱量損失而出現溫度差異的狀況。瀝青路面的離析程度與集料的粗細，瀝青用量的大小，空隙率的高低有密切的關系。因此根據瀝青混合料級配組成、空隙率及瀝青含量的變化，可以判斷瀝青路面的離析程度。現有技術中，常用的檢測方法有觀察法、鋪砂法、取芯分析法、核子密度儀測定法，其中：觀察法：適用于大粒徑及較粗的瀝青混合料，不適用于小粒徑和細級配的瀝青混合料。該法是一種主觀的判別方法，無法量化，具有一定的局限性。鋪砂法：因?yàn)殡x析區域與非離析區域?yàn)r青混凝土路面表面紋理深度會明顯變化，所有可以通過鋪砂法來確定路表的構造深度，從而判斷瀝青混凝土路面的離析程度，但是這種方法比較費時，并且砂鋪法的測定結果經常受測試者主觀意志和測試方法的左右，明明看來已經有嚴重離析的部位，卻可能測得相同的構造深度。取芯分析法：是一種傳統的破壞性密度檢測試驗，通過在離析區域鉆芯取樣，分析芯樣的密度、空隙率、瀝青含量和級配組成，通過與設計值或標準值的比較來判定路面離析的程度，取芯法對路面具有很大的破壞性。

因此，如何提出一種方案，能夠在不破壞路面的前提下，提高路面離析檢測的準確性，成為亟待解決的問題。

技術實現要素：

針對現有技術中的缺陷，本發明實施例提供一種瀝青路面離析檢測方法和裝置。

一方面，本發明實施例提出一種瀝青路面離析檢測方法，包括：

對待檢測路面進行雷達信號檢測，獲取所述待檢測路面的雷達回波信號；

對所述雷達回波信號進行數據分析，獲取所述待檢測路面的回波信號參數；

根據所述回波信號參數，獲取所述待檢測路面各路段的離析評價因子，若判斷獲知所述離析評價因子大于預設閾值，則確定所述離析評價因子對應的路段發生路面離析。

另一方面，本發明實施例提供一種瀝青路面離析檢測裝置，包括：

回波信號獲取單元，用于對待檢測路面進行雷達信號檢測，獲取所述待檢測路面的雷達回波信號；

數據分析單元，用于對所述雷達回波信號進行數據分析，獲取所述待檢測路面的回波信號參數；

路面檢測單元，用于根據所述回波信號參數，獲取所述待檢測路面各路段的離析評價因子，若判斷獲知所述離析評價因子大于預設閾值，則確定所述離析評價因子對應的路段發生路面離析。

本發明實施例提供的瀝青路面離析檢測方法和裝置，采用雷達技術，對待檢測路面進行雷達信號檢測，獲取待檢測路面的雷達回波信號，通過對雷達回波信號的分析，獲取待檢測路面各個路段的離析評價因子，再判斷離析評價因子是否大于預設閾值，進一步確認待檢測路面各個路段是否有發生瀝青路面離析現象。實現了瀝青路面離析現象的快速檢測，在不破壞瀝青路面結構的前提下，提高了路面離析現象檢測的準確性。

附圖說明

圖1為本發明實施例中瀝青路面離析檢測方法的流程示意圖；

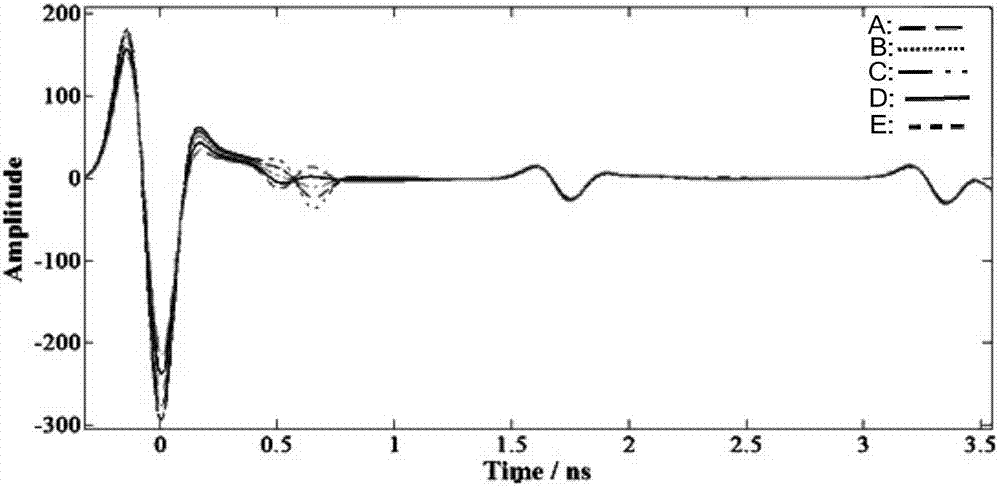

圖2為本發明實施例中輕微離析現象的仿真回波信號圖；

圖3為本發明實施例中嚴重離析現象的仿真回波信號圖；

圖4為本發明實施例中瀝青路面離析檢測裝置的結構示意圖。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

圖1為本發明實施例中瀝青路面離析檢測方法的流程示意圖，如圖1所示，本發明實施例提供的瀝青路面離析檢測方法包括：

S1、對待檢測路面進行雷達信號檢測，獲取所述待檢測路面的雷達回波信號；

具體地，瀝青路面離析會造成表層回波信號幅值減弱，次表層回波幅值減弱，消失，甚至反相，嚴重的離析還會造成層內出現新的層位反射，對雷達回波信號造成影響。本發明實施例通過對待檢測路面進行雷達信號檢測，以獲取待檢測路面的雷達回波信號。

其中，對待檢測路面進行雷達信號檢測的方法，可以通過將雷達天線按照廠商提供的安裝方法牢固安裝好，具體可以將雷達檢測系統設置在運輸工具如檢測汽車上。并將天線與主機的連線連接好。檢查連接線安裝無誤后開機預熱，預熱時間不得少于廠商規定的時間。將金屬板放置在天線正下方，啟動控制軟件的標定程序，獲取相應參數。打開控制軟件的參數設置界面，根據不同的檢測目的，設置采樣間隔、時間窗、增益等參數。將承載車停在起點，開啟安全警示燈，啟動軟件測試程序，令駕駛員緩慢加速車輛到正常檢測速度。檢測過程中，操作人員應記錄測試路線所遇到的橋梁、涵洞、隧道等結構物的起終點。當?shù)竭_(dá)測線終點后，操作人員停止采集程序，檢查數據文件，文件應完整，內容應正常，否則應重新測試。全路段測試完畢后，關閉測試系統電源，結束測試。

其中，雷達檢測系統的技術要求和參數可以根據實際情況進行設置，本發明實施例中雷達天線采用喇叭形空氣耦合天線，中心頻率為2GHz，帶寬超過100％，發射天線和接收天線的距離為30cm，距離向分辨率≤5cm，縱向采樣間距≤20cm，距離觸發測量或連續測量可選；有效探測速度≥40km/h。還可以通過GPS采集車載平臺的實時經緯度坐標信息，實現雷達回波數據的準確定位，并顯示車輛的行駛軌跡，縱向距離/速度傳感器(DMI)：距離檢測精度＜0.5％，設備工作溫度：0-40℃。

S2、對所述雷達回波信號進行數據分析，獲取所述待檢測路面的回波信號參數；

具體地，獲取到雷達回波信號后，對獲取到的雷達回波信號進行數據分析，獲取待檢測路面的回波信號參數。

S3、根據所述回波信號參數，獲取所述待檢測路面各路段的離析評價因子，若判斷獲知所述離析評價因子大于預設閾值，則確定所述離析評價因子對應的路段發生路面離析。

具體地，獲取到待檢測路面的回波信號參數后，根據獲取到的回波信號參數獲取待檢測路面各路段的離析評價因子，判斷獲取到的離析評價因子是否大于預設閾值，若大于，則確定該離析評價因子對應的路段發生了路面離析現象。可以進行預警，提醒檢測人員進行檢查，以確定是否確實發生了路面離析現象，以及時對路面進行檢修和維護。其中預設閾值的設置，可以根據實際情況而定，具體可以通過實驗或歷史數據，獲取到發生路面離析現象時對應離析評價因子的大小，確定預設閾值的大小，當然還可以通過其他方法獲得離析評價因子的大小，如仿真實驗，本發明實施例不作具體限定。此外，對于新鋪路面而言，路面離析大多由于攤鋪機的操作與攤鋪方法不當造成，因此發生離析的部位也大多呈現翼狀、帶狀、塊狀等規律性形狀。因此，檢測人員在進行檢查時可以結合實際路況與經驗來輔助判別，可以提高檢測的效率。

本發明實施例提供的瀝青路面離析檢測方法，采用雷達技術，對待檢測路面進行雷達信號檢測，獲取待檢測路面的雷達回波信號，通過對雷達回波信號的分析，獲取待檢測路面各個路段的離析評價因子，再判斷離析評價因子是否大于預設閾值，進一步確認待檢測路面各個路段是否有發生瀝青路面離析現象。實現了瀝青路面離析現象的快速檢測，在不破壞瀝青路面結構的前提下，提高了路面離析現象檢測的準確性。

在上述實施例的基礎上，所述回波信號參數包括：所述待檢測路面的表層的第一反射回波幅值、次表層的第二反射回波幅值以及所述表層與所述次表層之間的回波反射延時。

具體地，對待檢測路面進行雷達信號檢測后，獲取到了雷達回波信號。通過對雷達回波信號的分析，獲得待檢測路面的表層的第一反射回波幅值和次表層的第二反射回波幅值，以及雷達反射信號在待檢測路面的表層與次表層之間的回波反射延時。本發明實施例中待檢測路面包括多層瀝青結構一般分為：上面層、中面層、下面層，每一層瀝青結構對應有表層和次表層，本發明實施例通過雷達回波信號，獲取每一層瀝青結構的表層以及次表層對應回波參數，如分別獲取如上面層、中面層和下面層對應的表層以及次表層對應回波參數，為獲取等待檢測路面的離析評價因子做了基礎。

本發明實施例提供的瀝青路面離析檢測方法，通過對雷達回波信號的分析，獲取待檢測路面瀝青結構的表層以及次表層對應的反射回波幅值，以及回波延時，進一步根據反射回波幅值和回波延時計算出待檢測路面各路段的離析評價因子，判斷是否發生路面離析現象。實現了瀝青路面離析現象的快速檢測，提高了路面離析現象檢測的準確性。

在上述實施例的基礎上，所述根據所述回波信號參數，獲取所述待檢測路面各路段的離析評價因子，包括：

采用公式I_s＝A₀·A₁·t獲取所述離析評價因子，式中：I_s表示所述離析評價因子，A₀表示所述第一反射回波幅值，A₁表示所述第二反射回波幅值，t表示所述回波反射延時。

具體地，獲取到待檢測路面瀝青結構表層和次表層對應的反射幅值以及雷達信號在表層和次表層之間的回波延時后，采用如下公式(1)獲取待檢測路面各路段對應的離析評價因子，具體計算方法如公式(1)所示：

I_s＝A₀·A₁·t (1)

式中：I_s表示待檢測路面各路段的離析評價因子，A₀表示待檢測路面的表層結構對應的第一反射回波幅值，A₁表示待檢測路面的次表層結構對應的第二反射回波幅值，t表示雷達信號在表層結構和次表層結構之間的回波反射延時。

本發明實施例提供的瀝青路面離析檢測方法，根據待檢測路面表層結構和次表層結構對應的回波反射幅值以及雷達信號在表層結構和次表層結構之間的回波反射延時，利用公式(1)可以快速準確的獲取待檢測路面各個路段的離析評價因子，從而判斷待檢測路面是否發生離析現象，進一步，實現對瀝青路面的盡早檢修和維護，提高瀝青路面的使用壽命。

在上述實施例的基礎上，所述對待檢測路面進行雷達信號檢測，獲取所述待檢測路面的雷達回波信號，包括：

采用探地雷達對所述待檢測路面發射雷達探測信號，獲取所述待檢測路面的雷達回波信號。

具體地，本發明實施例采用探地雷達系統對待檢測路面發射雷達探測信號，并獲取到對應的待檢測路面的雷達回波信號。通過對雷達回波信號的分析，利用公式(1)即可計算待檢測路面各路段的離析評價因子，進一步檢測出待檢測路面是否發生層間剝離現象。不僅沒有破損瀝青路面的結構，還可以快速高效、連續、準確的檢測出瀝青路面結構層間剝離現象的發生。

在上述實施例的基礎上，所述采用探地雷達對所述待檢測路面發射雷達探測信號，包括：

將所述探地雷達設置在運輸工具上，所述運輸工具承載所述探地雷達在所述待檢測路面上行駛，所述探地雷達對所述待檢測路面發射雷達探測信號。

具體地，本發明實施例采用探地雷達技術對待檢測路面進行離析檢測，因?yàn)椴捎锰降乩走_(dá)技術對檢測速度有一定的要求，具體可以將探地雷達設置在運輸工具如汽車上，由汽車承載探地雷達在待檢測路面上行駛，并由探地雷達向待檢測路面發射雷達探測信號，以獲取待見路面的雷達回波信號。并可以設置發射雷達探測信號的時間間隔以及采樣頻率等。

本發明實施例提供的瀝青路面離析檢測方法，采用探地雷達技術對待檢測路面進行雷達信號檢測，并將探地雷達設置在運輸工具上，提高了雷達檢測的準確性和效率，實現了對路面離析狀況的連續、深層檢測，提高了路面離析現象檢測的準確性。

下面結合仿真結果介紹本發明實施例技術方案的原理，以便更好的理解本發明實施例的技術方案：

由于離析路面結構復雜，影響因素眾多，因此很難通過實際病害路面與樣件模型對其進行研究，本發明實施例通過構建模型仿真的方法，研究離析對探地雷達回波信號特性的影響，從而構建針對離析現象的快速檢測方法。

構建標準路面模型：空氣耦合探地雷達距地面50cm，收發天線間距30cm，天線中心頻率為2G。路面結構分為四層，上面層、中面層、下面層厚度分別為4cm，6cm，8cm，底部為基層，四層介電常數分別為6，7.5，9和11。當瀝青路面發生輕微離析時，不同粒徑集料并未徹底分離，可能出現面層內密度向下逐漸變大，即介電常數也逐漸變大，但未出現明顯的粗細集料分界面。而當瀝青路面離析現象比較嚴重時，面層內粗細集料則完全分離為兩層。

當瀝青路面發生輕微離析，探地雷達系統與各層厚度不變，但上面層介電常數從上至下逐漸增大。根據上面層介電常數的變化分為A-E五種情況進行仿真。A標準模型(采用表示)，介電常數為6；B(采用表示)，介電常數為5.5-6.5；C(采用表示)，介電常數為5-7；D(采用表示)，介電常數為4.5-7.5；E(采用表示)，介電常數為4-8。圖2為本發明實施例中輕微離析現象的仿真回波信號圖，如圖2所示，輕微離析對回波信號的影響主要體現在幅度上。由于離析使面層表面密度減小，隨著介電常數減小，表層地面反射幅度隨之減弱，而由于上面層底部密度增大使得兩層之間介電常數差異縮小，導致次表層反射幅度減弱，甚至相位反轉。

當瀝青路面發生嚴重離析時，探地雷達系統不變，中面層、下面層以及基層厚度不變，但上面層由于離析分離為兩層，每層厚2cm。同樣，根據上面層介電常數的不同取值分為A-E五種情況進行仿真。A標準模型(采用表示)，介電常數為6；B(采用表示)，介電常數為5.5-6.5；C(采用表示)，介電常數為5-7；D(采用表示)，介電常數為4.5-7.5；E(采用表示)，介電常數為4-8。圖3為本發明實施例中嚴重離析現象的仿真回波信號圖，如圖3所示，嚴重離析對回波信號特性的影響相對更大。同輕微離析一致，第一，由于離析使面層表面密度減小，隨著介電常數減小，表層地面反射幅度隨之減弱，第二，由于上面層底部密度增大使得兩層之間介電常數差異縮小，導致次表層反射幅度減弱，甚至相位反轉。除此之外，因?yàn)樯厦鎸觾?nèi)粗細集料完全分離，在原本的上面層內部出現新的反射回波，離析造成的層內介電常數差異越大，該回波幅值越大。

綜合上述仿真分析可以發現，離析會造成表層回波信號幅值減弱，次表層回波幅值減弱，消失，甚至反相，嚴重的離析還會造成層內出現新的層位反射。綜合考慮這些特性，本發明實施例采用公式(1)，利用表層和次表層對應的雷達信號的反射回波幅值，以及雷達信號在表層和次表層之間的反射回波延時，計算路面的離析評價因子，能夠很好的反映出瀝青路面的離析狀況。

本發明實施例提供的瀝青路面離析檢測方法，根據待檢測路面表層結構和次表層結構對應的回波反射幅值以及雷達信號在表層結構和次表層結構之間的回波反射延時，利用公式(1)可以快速準確的獲取待檢測路面各個路段的離析評價因子，從而判斷待檢測路面是否發生離析現象，實現了對路面離析狀況的連續、深層檢測，進一步，實現對瀝青路面的盡早檢修和維護，提高瀝青路面的使用壽命。

圖4為本發明實施例中瀝青路面離析檢測裝置的結構示意圖，如圖4所示，本發明實施例中的瀝青路面離析檢測裝置包括：回波信號獲取單元41，數據分析單元42和路面檢測單元43，其中：

回波信號獲取單元41用于對待檢測路面進行雷達信號檢測，獲取所述待檢測路面的雷達回波信號；數據分析單元42用于對所述雷達回波信號進行數據分析，獲取所述待檢測路面的回波信號參數；路面檢測單元43用于根據所述回波信號參數，獲取所述待檢測路面各路段的離析評價因子，若判斷獲知所述離析評價因子大于預設閾值，則確定所述離析評價因子對應的路段發生路面離析。

具體地，瀝青路面離析會造成表層回波信號幅值減弱，次表層回波幅值減弱，消失，甚至反相，嚴重的離析還會造成層內出現新的層位反射，對雷達回波信號造成影響。本發明實施例通過回波信號獲取單元41對待檢測路面進行雷達信號檢測，以獲取待檢測路面的雷達回波信號。其中具體對待檢測路面進行雷達信號檢測的方法同上述實施例一致，此處不再贅述。獲取到雷達回波信號后，數據分析單元42對獲取到的雷達回波信號進行數據分析，獲取待檢測路面的回波信號參數。路面檢測單元43根據獲取到的回波信號參數獲取待檢測路面各路段的離析評價因子，判斷獲取到的離析評價因子是否大于預設閾值，若大于，則確定該離析評價因子對應的路段發生了路面離析現象。可以進行預警，提醒檢測人員進行檢查，以確定是否確實發生了路面離析現象，以及時對路面進行檢修和維護。其中預設閾值的設置，同上述實施例一致，此處不再贅述。

本發明實施例提供的瀝青路面離析檢測裝置，采用雷達技術，對待檢測路面進行雷達信號檢測，獲取待檢測路面的雷達回波信號，通過對雷達回波信號的分析，獲取待檢測路面各個路段的離析評價因子，再判斷離析評價因子是否大于預設閾值，進一步確認待檢測路面各個路段是否有發生瀝青路面離析現象。實現了瀝青路面離析現象的快速檢測，在不破壞瀝青路面結構的前提下，提高了路面離析現象檢測的準確性。

在上述實施例的基礎上，所述回波信號參數包括：所述待檢測路面的表層的第一反射回波幅值、所述次表層的第二反射回波幅值以及所述表層與所述次表層之間的回波反射延時。

具體地，對待檢測路面進行雷達信號檢測后，獲取到了我大雷達回波信號。通過對雷達回波信號的分析，獲得待檢測路面的表層的第一反射回波幅值和次表層的第二反射回波幅值，以及雷達反射信號在待檢測路面的表層與次表層之間的回波反射延時。本發明實施例中待檢測路面包括多層瀝青結構一般分為：上面層、中面層、下面層，每一層瀝青結構對應有表層和次表層，本發明實施例通過雷達回波信號，獲取每一層瀝青結構的表層以及次表層對應回波參數，為獲取等待檢測路面的離析評價因子做了基礎。

本發明實施例提供的瀝青路面離析檢測裝置，通過對雷達回波信號的分析，獲取待檢測路面瀝青結構的表層以及次表層對應的反射回波幅值，以及回波延時，進一步根據反射回波幅值和回波延時計算出待檢測路面各路段的離析評價因子，判斷是否發生路面離析現象。實現了瀝青路面離析現象的快速檢測，提高了路面離析現象檢測的準確性。

在上述實施例的基礎上，所述路面檢測單元具體用于：采用公式I_s＝A₀·A₁·t獲取所述離析評價因子，式中：I_s表示所述離析評價因子，A₀表示所述第一反射回波幅值，A₁表示所述第二反射回波幅值，t表示所述回波反射延時。

具體地，獲取到待檢測路面瀝青結構表層和次表層對應的反射幅值以及雷達信號在表層和次表層之間的回波延時后，路面檢測單元采用如下公式(1)即I_s＝A₀·A₁·t，獲取待檢測路面各路段對應的離析評價因子，進一步實現對待檢測路面的離線檢測。

本發明實施例提供的瀝青路面離析檢測裝置，根據待檢測路面表層結構和次表層結構對應的回波反射幅值以及雷達信號在表層結構和次表層結構之間的回波反射延時，利用公式(1)可以快速準確的獲取待檢測路面各個路段的離析評價因子，從而判斷待檢測路面是否發生離析現象，進一步，實現對瀝青路面的盡早檢修和維護，提高瀝青路面的使用壽命。

在上述實施例的基礎上，所述回波信號獲取單元具體用于：采用探地雷達對所述待檢測路面發射雷達探測信號，獲取所述待檢測路面的雷達回波信號。

具體地，本發明實施例采用探地雷達系統對待檢測路面發射雷達探測信號，回波信號獲取單元獲取到對應的待檢測路面的雷達回波信號。通過對雷達回波信號的分析，利用公式(1)即可計算待檢測路面各路段的離析評價因子，進一步檢測出待檢測路面是否發生層間剝離現象。不僅沒有破損瀝青路面的結構，還可以快速高效、連續、準確的檢測出瀝青路面結構層間剝離現象的發生。

在上述實施例的基礎上，所述采用探地雷達對所述待檢測路面發射雷達探測信號，包括：將所述探地雷達設置在運輸工具上，所述運輸工具承載所述探地雷達在所述待檢測路面上行駛，所述探地雷達對所述待檢測路面發射雷達探測信號。

具體地，本發明實施例采用探地雷達技術對待檢測路面進行離析檢測，因?yàn)椴捎锰降乩走_(dá)技術對檢測速度有一定的要求，具體可以將探地雷達設置在運輸工具如汽車上，由汽車承載探地雷達在待檢測路面上行駛，并由探地雷達向待檢測路面發射雷達探測信號，以獲取待見路面的雷達回波信號。并可以設置發射雷達探測信號的時間間隔以及采樣頻率等。

本發明實施例的裝置用于執行上述方法，其具體實施方式同上述實施例一致，此處不再贅述。

本發明實施例提供的瀝青路面離析檢測裝置，采用探地雷達技術對待檢測路面進行雷達信號檢測，并將探地雷達設置在運輸工具上，提高了雷達檢測的準確性和效率，實現了對路面離析狀況的連續、深層檢測，提高了路面離析現象檢測的準確性，進一步，實現對瀝青路面的盡早檢修和維護，提高瀝青路面的使用壽命。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
