本發明屬于懸索橋技術領域，具體涉及一種用于主纜抗滑的主鞍座。

背景技術：

主纜是懸索橋的生命線，它通過位于橋塔頂部的主鞍座實現跨間的連續曲線過渡。為保證全橋結構安全，主纜與主鞍座間不允許發生相對位移，這就要求主纜與主鞍座間具有足夠的抗滑摩擦力。

多塔懸索橋是跨越海灣、海峽等寬闊水域的理想橋型，極具發展前景。但對于該橋型而言，存在著中塔一側滿載、另一側空載的交通狀況，此時中塔兩側的主纜力差很大，對主纜與主鞍座間的抗滑能力提出了十分苛刻的要求，而常規的主鞍座形式已無法滿足這一要求。針對該問題，以往的解決思路主要有：①通過在主纜頂部加壓蓋板，來增大主纜與主鞍座間的徑向壓力，進而提高二者間的抗滑摩擦力。然而，與主纜自身產生的巨大徑向力相比，額外施加的壓力十分有限，且在服役期存在明顯的時變衰減性，因此該種抗滑方式并不可靠；②通過在鞍槽內設置多塊豎向板或水平板，依靠增加摩擦面來提高主纜抗滑能力。而事實上，由于主纜索股的抗滑能力自上而下存在較大差異，頂層索股因抗滑摩擦力最小而會首先滑移，故該方式無法有效彌補頂層索股的抗滑“短板”，因此難以保證主纜的整體抗滑安全性；③通過削弱中塔剛度，減小可能出現的主纜力差，從而規避主纜的滑移風險，但這種處理方式會降低全橋結構剛度及抗風穩定性，同時也會顯著增加工程造價，因此這種作法也并非一種有利的解決方案。

技術實現要素：

針對現有技術所存在的上述技術問題，本發明提供了一種用于懸索橋主鞍座的主纜分層抗滑構造。

本發明解決其技術問題所采用的技術方案是：

一種用于懸索橋主鞍座的主纜分層抗滑構造，設置在懸索橋主鞍座上為主纜提供附加的抗滑摩擦功能。包括摩擦夾板及阻滑裝置；在主鞍座鞍槽內設置有多塊摩擦夾板，摩擦夾板順序地設置在主纜內，其上下表面均為可與索股緊密接觸的弧形面，將主纜分隔為上層索股2和下層索股3；摩擦夾板的兩側均帶有榫頭4，通過榫頭4嵌入到主鞍座側壁5上與之配合的可使摩擦夾板上下移動而不能縱向移動的卡槽6內；

所述的兩副阻滑裝置對稱地設置在主鞍座上部的兩端頭，阻滑裝置包括下夾板7、上夾板8以及用于聯接下夾板和上夾板的緊固螺栓9；下夾板7的厚度和上下表面與摩擦夾板一致；上夾板8的內截面形狀與上層索股3的排列相符；下夾板7與上夾板8的端面均與主鞍座頂緊，且均留有可供緊固螺栓9穿過的孔洞；通過緊固螺栓9夾緊上層索股并阻止其縱向滑移。

進一步地，所述的上層索股3的數量少于下層索股2的數量。

進一步地，所述摩擦夾板在兩副阻滑裝置區間內全程設置在上層索股2和下層索股3之間。摩擦夾板至少具有四只。

本發明的有益效果是：本發明與現有技術相比，通過設置摩擦夾板，可為主纜提供額外的抗滑摩擦面，以此充分利用板上索股自身產生的巨大壓力，來有效提高下層索股的抗滑水平；通過增設阻滑裝置，可避免頂層索股因抗滑能力弱而首先發生滑移的風險。因此，上述分層抗滑的處理方式，可顯著提升主纜的整體抗滑性能，具有設防目標明確、受力關系簡單、可操作性好等優點，若用于多塔懸索橋結構中，可大幅提升中塔剛度的選擇空間，由此可優化全橋受力行為并節省大量的工程費用。

附圖說明

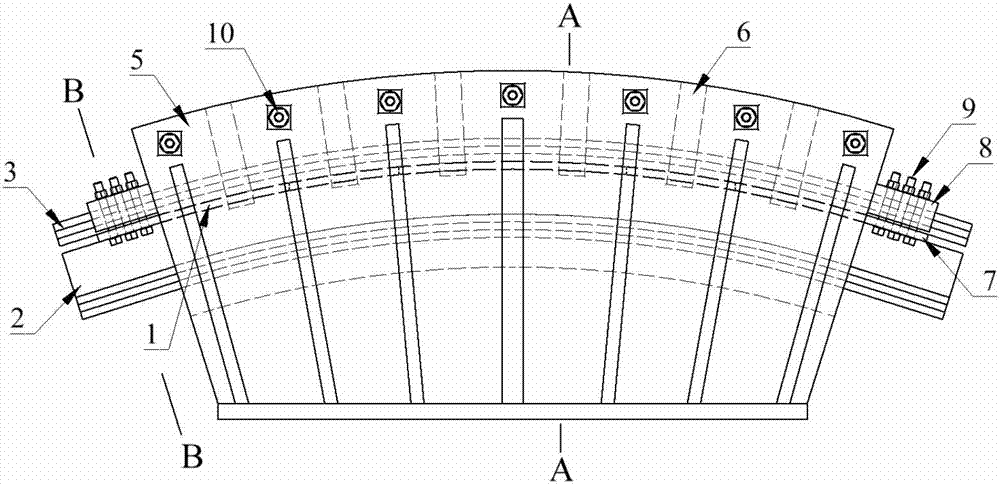

圖1是本發明的主鞍座結構局部側視圖。

圖2是本發明的主鞍座結構的俯視圖。

圖3是圖1沿aa方向的截面圖。

圖4是圖1沿bb方向的截面圖。

圖5是摩擦夾板的構造示意圖。

在圖中，1.摩擦夾板，2.下層索股，3.上層索股，4.榫頭，5.主鞍座側壁，6.卡槽，7.下夾板，8.上夾板，9.緊固螺栓，10.對拉螺栓。

具體實施方案

下面結合附圖和實施例對本發明進一步說明。

在圖1～圖5所示的主纜分層抗滑構造實施例中，沿主鞍座鞍槽的縱向設有若干塊摩擦夾板1，從而將主纜索股分為下層索股2和上層索股3。摩擦夾板1的上下表面均設計為弧形面，可使主纜索股與摩擦夾板1緊密接觸。各塊摩擦夾板1的兩側均設有榫頭4，榫頭4可沿主鞍座側壁5上的卡槽6上下移動，從而可將上層索股3作用于摩擦夾板1上的壓力傳遞至下層索股2。由于卡槽6對榫頭4的縱向約束，摩擦夾板1無法縱向移動，故可為下層索股2提供一個額外的抗滑摩擦面，因此可充分利用上層索股3自身產生的巨大壓力來顯著提升下層索股2的抗滑水平。

在此基礎上，為避免上層索股3由于自身抗滑能力弱而首先發生滑移，在上層索股3的兩個鞍槽口處設有阻滑裝置，阻滑裝置由下夾板7、上夾板8和緊固螺栓9組成。其中，下夾板7和上夾板8的兩側均留有可供緊固螺栓9穿過的孔洞；上夾板8的內截面形狀與上層索股3的排列形狀相符，以規則夾持上層索股3；下夾板7的厚度與摩擦夾板1相一致，以此適應索股的線形過渡。由于緊固螺栓9的夾緊，上下夾板可與上層索股3保持整體，且又由于上下夾板的端面均與主鞍座頂緊，因此便約束了上層索股3的縱向位移，即規避了上層索股3的滑移問題。

綜合上述分層抗滑方式，既可有效提高下層索股2的抗滑能力，又可徹底避免上層索股3的滑移問題，由此顯著提升主纜的整體抗滑性能。

本實施例的具體施工過程為：首先安放下層索股2，并使索股頂面平齊；然后，將摩擦夾板1的榫頭4沿卡槽6向下滑動，進行摩擦夾板1的分塊安裝；同時，采取臨時固定措施，在鞍槽端口安放下夾板7，隨后安放上層索股3；在所有索股安放完畢后，將對拉螺桿10穿過主鞍座側壁5的孔洞并擰緊；然后，在成橋完成后，安裝上夾板8，并調整上夾板8及下夾板7的端面與主鞍座頂緊，最后安裝緊固螺栓9并擰緊。

以上結合附圖對本發明的具體實施方式作了說明，但這些說明不能被理解為限制了本發明的范圍，本發明的保護范圍由隨附的權利要求書限定，任何在本發明權利要求基礎上的改動都是本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種用于懸索橋主鞍座的主纜分層抗滑構造，設置在懸索橋主鞍座上為主纜提供附加的抗滑摩擦功能。包括摩擦夾板及阻滑裝置；在主鞍座鞍槽內設置有多塊摩擦夾板，其上下表面均為可與索股緊密接觸的弧形面，將主纜分隔為上層索股(2)和下層索股(3)。兩副阻滑裝置對稱地設置在主鞍座上部的兩端頭，通過緊固螺栓(9)夾緊上層索股并阻止其縱向滑移。本發明既可提高下層索股的抗滑水平，又可避免上層索股因抗滑能力弱而首先滑移的風險，具有設防目標明確、受力關系簡單、可操作性好等優點，尤其適用于多塔懸索橋結構。
