本實用新型涉及路面修建設備領域，尤其涉及一種伸縮式混凝土路面鋪平機構。

背景技術：

現今，隨著城市人口的不斷擴張，城市街道和路面也面臨著諸多考驗，城市道路交通的建設要與人口數量以及車輛數量的增長成正比，才能迎合時代的發展和進步，各式各樣的路面也隨著不同地表性質起到不同的作用。混凝土路面則是目前城市道路建設中最為常見的一種形式，混凝土本身更加結實，作為路面也經久耐用，對于其鋪設來說，以往都是采用機械裝置壓平，這種鋪設方式使得路面的平整度不高，很難達到路面平整度一致的目的，需要后期人工的修整處理來調整路面平整度，不能一次成型，而且有的平鋪裝置所下壓的力度不同，很容易導致同一區域路面產生不同硬度的情況，降低了路面品質，影響了鋪設質量。

該裝置是一種在進行混凝土路面鋪設的時候，整個機體的支撐作業更加穩固，利用伸縮裝置將路面反復壓平，從而使路面更加結實耐用，并且滿足不同厚度的路面鋪設，方便移動的伸縮式混凝土路面鋪平機構。該整體機構是一個被牽引的施工機構，在牽引臺的四角區域處各裝有一個支撐立柱，每個支撐立柱采用電動液壓式千斤頂，能夠?qū)φ麄€(gè)機體進行平穩升降，并且電動驅動下，使得四個支撐立柱能夠收放運轉一致，避免整體機構的傾斜；伸縮臂收納箱采用滑槽式電力驅動裝置，它在伸縮臂驅動電機和伸縮臂助力電機的驅使下，將伸縮臂收納箱中的伸縮臂延伸出來，在伸縮臂的上部還設有兩個伸縮滑軌，該兩個伸縮滑軌與伸縮臂收納箱中的滑槽相互套準，能夠使得伸縮臂在進行收放運轉時沿著伸縮滑軌進行伸展和收縮，這樣規范了運行的軌跡，此外，在伸縮臂的下部還裝有一個緩沖碰撞墊，該緩沖碰撞墊采用多層膠皮墊，它的作用是當伸縮臂做收縮動作時，與伸縮臂收納箱一側的緩沖簧接觸，避免伸縮臂與伸縮臂收納箱之間發生碰撞，從而降低了設備之間的磨損度；提拉裝置采用液壓式電動提拉機，它同樣能夠使得鋪設基礎架下部的鋪設滾輪支撐架在進行升降的時候步調一致，避免鋪設滾輪支撐架發生傾斜，該機構結構思路清晰、操作性高、可動性高、工作狀態下的穩定性好，減震效果好，適用于各種混凝土路面的鋪設，反復收放式的作業模式大大提高了路面平整度和結實度，提升了路面質量。

技術實現要素：

本實用新型的目的是提供了一種在進行混凝土路面鋪設的時候，整個機體的支撐作業更加穩固，利用伸縮裝置將路面反復壓平，從而使路面更加結實耐用，并且滿足不同厚度的路面鋪設，方便移動的伸縮式混凝土路面鋪平機構。

本實用新型的技術方案為：一種伸縮式混凝土路面鋪平機構，其特征在于：由牽引臺、伸縮基座、伸縮臂收納箱、控制柜、伸縮臂、鋪設基礎架、鋪設滾輪支撐架和電力箱組成，所述伸縮基座位于牽引臺的上部，所述伸縮基座與牽引臺為固定連接，所述伸縮基座上還設有扶梯，所述扶梯位于伸縮基座的一側，所述扶梯與伸縮基座為固定連接，所述伸縮臂收納箱位于伸縮基座的上部，所述伸縮臂收納箱與伸縮基座為固定連接，所述控制柜位于伸縮臂收納箱的上部，所述控制柜與伸縮臂收納箱為固定連接，所述伸縮臂位于控制柜的一側，所述伸縮臂與伸縮臂收納箱為活動連接，所述鋪設基礎架位于伸縮臂的下部，所述鋪設基礎架與伸縮臂為固定連接，所述鋪設基礎架上還設有若干個提拉裝置，任意所述提拉裝置位于鋪設基礎架的一側，所述提拉裝置的一端與鋪設基礎架為固定連接，所述提拉裝置的另一端與鋪設滾輪支撐架為固定連接，所述鋪設滾輪支撐架位于鋪設基礎架的下部，所述電力箱位于控制柜的一側，所述電力箱與伸縮臂收納箱為固定連接。

進一步，所述牽引臺上還設有若干個支撐立柱、若干個車輪和牽引環，任意所述支撐立柱位于牽引臺的一側，所述支撐立柱與牽引臺為固定連接，任意所述車輪位于牽引臺的一側，所述車輪與牽引臺為固定連接，所述牽引環位于牽引臺的一側，所述牽引環與牽引臺為固定連接。

再進一步，所述若干個支撐立柱的數量為4個，并且均為電動液壓式千斤頂。

再進一步，所述若干個車輪的數量為4個，并且均為定向輪。

進一步，所述伸縮臂收納箱為滑槽式電力驅動裝置。

進一步，所述伸縮臂收納箱上還設有伸縮臂驅動電機、伸縮臂助力電機、緩沖簧和護欄，所述伸縮臂驅動電機位于伸縮臂收納箱的一側，所述伸縮臂驅動電機與伸縮臂收納箱為固定連接，所述伸縮臂助力電機位于伸縮臂驅動電機的一側，所述伸縮臂助力電機與伸縮臂收納箱為固定連接，所述緩沖簧位于伸縮臂驅動電機的另一側，所述緩沖簧與伸縮臂收納箱為固定連接，所述護欄位于伸縮臂收納箱的上部，所述護欄與伸縮臂收納箱為固定連接。

進一步，所述伸縮臂上還設有若干個伸縮滑軌和緩沖碰撞墊，任意所述伸縮滑軌位于伸縮臂的上部，所述伸縮滑軌與伸縮臂為固定連接，所述緩沖碰撞墊位于伸縮臂的下部，所述緩沖碰撞墊與伸縮臂為固定連接。

再進一步，所述若干個伸縮滑軌的數量為2個，所述緩沖碰撞墊為多層膠皮墊。

進一步，所述若干個提拉裝置的數量為2個，并且均為液壓式電動提拉機。

進一步，所述鋪設滾輪支撐架上還設有鋪設滾輪，所述鋪設滾輪位于鋪設滾輪支撐架的下部，所述鋪設滾輪與鋪設滾輪支撐架為固定連接，所述鋪設滾輪的材質為不銹鋼。

本實用新型的有益效果在于：該裝置是一種在進行混凝土路面鋪設的時候，整個機體的支撐作業更加穩固，利用伸縮裝置將路面反復壓平，從而使路面更加結實耐用，并且滿足不同厚度的路面鋪設，方便移動的伸縮式混凝土路面鋪平機構。該整體機構是一個被牽引的施工機構，在牽引臺的四角區域處各裝有一個支撐立柱，每個支撐立柱采用電動液壓式千斤頂，能夠?qū)φ麄€(gè)機體進行平穩升降，并且電動驅動下，使得四個支撐立柱能夠收放運轉一致，避免整體機構的傾斜；伸縮臂收納箱采用滑槽式電力驅動裝置，它在伸縮臂驅動電機和伸縮臂助力電機的驅使下，將伸縮臂收納箱中的伸縮臂延伸出來，在伸縮臂的上部還設有兩個伸縮滑軌，該兩個伸縮滑軌與伸縮臂收納箱中的滑槽相互套準，能夠使得伸縮臂在進行收放運轉時沿著伸縮滑軌進行伸展和收縮，這樣規范了運行的軌跡，此外，在伸縮臂的下部還裝有一個緩沖碰撞墊，該緩沖碰撞墊采用多層膠皮墊，它的作用是當伸縮臂做收縮動作時，與伸縮臂收納箱一側的緩沖簧接觸，避免伸縮臂與伸縮臂收納箱之間發生碰撞，從而降低了設備之間的磨損度；提拉裝置采用液壓式電動提拉機，它同樣能夠使得鋪設基礎架下部的鋪設滾輪支撐架在進行升降的時候步調一致，避免鋪設滾輪支撐架發生傾斜，該機構結構思路清晰、操作性高、可動性高、工作狀態下的穩定性好，減震效果好，適用于各種混凝土路面的鋪設，反復收放式的作業模式大大提高了路面平整度和結實度，提升了路面質量。

附圖說明

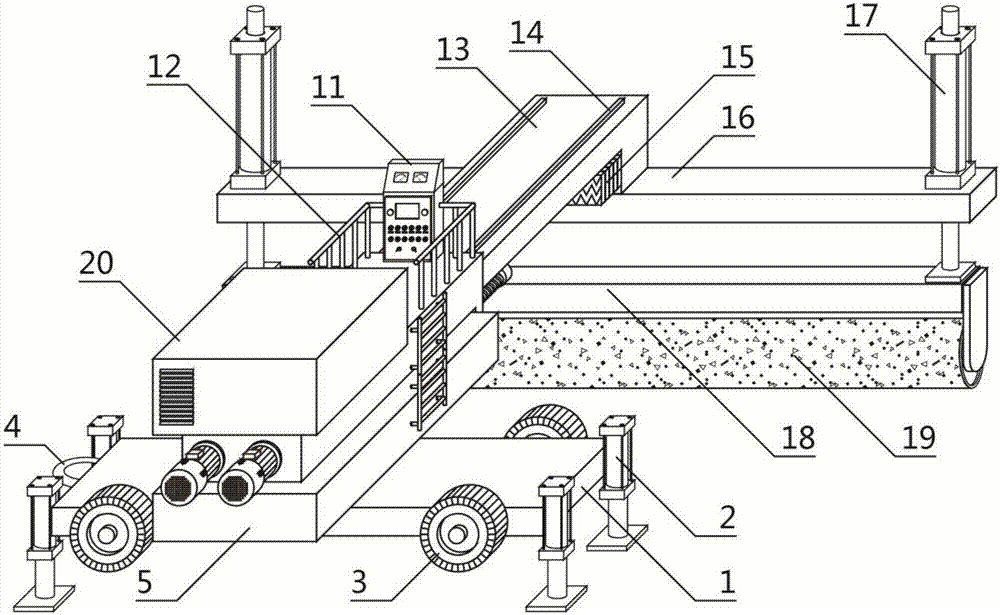

圖1為本實用新型的主視圖。

圖2為本實用新型的伸縮裝置結構示意圖。

其中：1、牽引臺 2、支撐立柱 3、車輪

4、牽引環 5、伸縮基座 6、扶梯

7、伸縮臂收納箱 8、伸縮臂驅動電機 9、伸縮臂助力電機

10、緩沖簧 11、控制柜 12、護欄

13、伸縮臂 14、伸縮滑軌 15、緩沖碰撞墊

16、鋪設基礎架 17、提拉裝置 18、鋪設滾輪支撐架

19、鋪設滾輪 20、電力箱

具體實施方式

下面結合附圖對本實用新型的具體實施方式做出簡要說明。

如圖1、圖2所示一種伸縮式混凝土路面鋪平機構，其特征在于：由牽引臺1、伸縮基座5、伸縮臂收納箱7、控制柜11、伸縮臂13、鋪設基礎架16、鋪設滾輪支撐架18和電力箱20組成，所述牽引臺1上還設有若干個支撐立柱2、若干個車輪3和牽引環4，任意所述支撐立柱2位于牽引臺1的一側，所述支撐立柱2與牽引臺1為固定連接，任意所述車輪3位于牽引臺1的一側，所述車輪3與牽引臺1為固定連接，所述牽引環4位于牽引臺1的一側，所述牽引環4與牽引臺1為固定連接，所述伸縮基座5位于牽引臺1的上部，所述伸縮基座5與牽引臺1為固定連接，所述伸縮基座5上還設有扶梯6，所述扶梯6位于伸縮基座5的一側，所述扶梯6與伸縮基座5為固定連接，所述伸縮臂收納箱7位于伸縮基座5的上部，所述伸縮臂收納箱7與伸縮基座5為固定連接，所述伸縮臂收納箱7上還設有伸縮臂驅動電機8、伸縮臂助力電機9、緩沖簧10和護欄12，所述伸縮臂驅動電機8位于伸縮臂收納箱7的一側，所述伸縮臂驅動電機8與伸縮臂收納箱7為固定連接，所述伸縮臂助力電機9位于伸縮臂驅動電機8的一側，所述伸縮臂助力電機9與伸縮臂收納箱7為固定連接，所述緩沖簧10位于伸縮臂驅動電機8的另一側，所述緩沖簧10與伸縮臂收納箱7為固定連接，所述護欄12位于伸縮臂收納箱7的上部，所述護欄12與伸縮臂收納箱7為固定連接，所述控制柜11位于伸縮臂收納箱7的上部，所述控制柜11與伸縮臂收納箱7為固定連接，所述伸縮臂13位于控制柜11的一側，所述伸縮臂13與伸縮臂收納箱7為活動連接，所述伸縮臂13上還設有若干個伸縮滑軌14和緩沖碰撞墊15，任意所述伸縮滑軌14位于伸縮臂13的上部，所述伸縮滑軌14與伸縮臂13為固定連接，所述緩沖碰撞墊15位于伸縮臂13的下部，所述緩沖碰撞墊15與伸縮臂13為固定連接，所述鋪設基礎架16位于伸縮臂13的下部，所述鋪設基礎架16與伸縮臂13為固定連接，所述鋪設基礎架16上還設有若干個提拉裝置17，任意所述提拉裝置17位于鋪設基礎架16的一側，所述提拉裝置17的一端與鋪設基礎架16為固定連接，所述提拉裝置17的另一端與鋪設滾輪支撐架18為固定連接，所述鋪設滾輪支撐架18位于鋪設基礎架16的下部，所述鋪設滾輪支撐架18上還設有鋪設滾輪19，所述鋪設滾輪19位于鋪設滾輪支撐架18的下部，所述鋪設滾輪19與鋪設滾輪支撐架18為固定連接，所述電力箱20位于控制柜11的一側，所述電力箱20與伸縮臂收納箱7為固定連接。所述若干個支撐立柱2的數量為4個，并且均為電動液壓式千斤頂。所述若干個車輪3的數量為4個，并且均為定向輪。所述伸縮臂收納箱7為滑槽式電力驅動裝置。所述若干個伸縮滑軌14的數量為2個。所述緩沖碰撞墊15為多層膠皮墊。所述若干個提拉裝置17的數量為2個，并且均為液壓式電動提拉機。所述鋪設滾輪19的材質為不銹鋼。

工作方式：該裝置是一種在進行混凝土路面鋪設的時候，整個機體的支撐作業更加穩固，利用伸縮裝置將路面反復壓平，從而使路面更加結實耐用，并且滿足不同厚度的路面鋪設，方便移動的伸縮式混凝土路面鋪平機構。該整體機構是一個被牽引的施工機構，首先，將該機構利用牽引臺1一側的牽引環4，被牽引車輛拉至需要進行混凝土路面鋪設的區域處；然后，操作人員利用扶梯16登上伸縮臂收納箱7上部帶有護欄12和控制柜11處的操作區域，通過控制柜11來對整個機構的運轉進行操作和控制，在牽引臺1的四角區域處各裝有一個支撐立柱2，操作人員打開支撐立柱2的操作開關，將整個機體進行提升，每個支撐立柱2采用電動液壓式千斤頂，能夠?qū)φ麄€(gè)機體進行平穩升降，并且電動驅動下，使得四個支撐立柱2能夠收放運轉一致，避免整體機構的傾斜；接著，操作人員開啟伸縮臂驅動電機8和伸縮臂助力電機9的工作開關，伸縮臂收納箱7采用滑槽式電力驅動裝置，它在伸縮臂驅動電機8和伸縮臂助力電機9的驅使下，將伸縮臂收納箱7中的伸縮臂13延伸出來，在伸縮臂13的上部還設有兩個伸縮滑軌14，該兩個伸縮滑軌14與伸縮臂收納箱7中的滑槽相互套準，能夠使得伸縮臂13在進行收放運轉時沿著伸縮滑軌14進行伸展和收縮，這樣規范了運行的軌跡，此外，在伸縮臂13的下部還裝有一個緩沖碰撞墊15，該緩沖碰撞墊15采用多層膠皮墊，它的作用是當伸縮臂13做收縮動作時，與伸縮臂收納箱7一側的緩沖簧10接觸，避免伸縮臂13與伸縮臂收納箱7之間發生碰撞，從而降低了設備之間的磨損度；最后，操作人員來對鋪設基礎架16兩端的提拉裝置17進行下降操作，該提拉裝置17采用液壓式電動提拉機，它同樣能夠使得鋪設基礎架16下部的鋪設滾輪支撐架18在進行升降的時候步調一致，避免鋪設滾輪支撐架18發生傾斜，當鋪設滾輪19與需要進行鋪設的混凝土路面所要求的高度接觸后，將伸縮臂13進行收回，如此反復收放操作，來對混凝土路面進行鋪設。該機構結構思路清晰、操作性高、可動性高、工作狀態下的穩定性好，減震效果好，適用于各種混凝土路面的鋪設，反復收放式的作業模式大大提高了路面平整度和結實度，提升了路面質量。

以上對本實用新型的一個實施例進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
