本實用新型涉及一種基于滑模工藝的大型壓力豎井混凝土缺陷處理結構，特別是一種應用于水利水電工程領域的基于滑模工藝的大型壓力豎井混凝土缺陷處理結構。

背景技術：

在豎向高度較大，直徑較大時的豎井澆筑施工，常常采取滑模施工，可以大幅度減少腳手架和模板的拆卸安裝工作，施工方便，又能提高材料利用率，降低生產成本。但是滑模施工對混凝土的性能要求也比較高，如果施工時掌握不好，提升時混凝土易出現各類缺陷，如蜂窩麻面、錯臺、坍落、裂縫，使混凝土結構承載力和混凝土耐久性降低，給工程埋下隱患。而在水利水電工程的規模大、高度大的豎向壓力管道、圓形調壓井混凝土襯砌澆筑中，為保證混凝土澆筑質量時，則采取搭腳手架進行模板襯砌，當采用搭腳手架進行模板襯砌對工程的進度有影響，腳手架、模板等材料應用率不高。因此現有技術中還沒有一種既可以大幅度減少腳手架和模板的拆卸安裝工作，提高材料利用率，降低生產成本，又能保證混凝土質量的基于滑模工藝的大型壓力豎井混凝土缺陷處理處理結構。

技術實現要素：

本實用新型所要解決的技術問題是提供一種既可以大幅度減少腳手架和模板的拆卸安裝工作，提高材料利用率，降低生產成本，又能保證混凝土質量的基于滑模工藝的大型壓力豎井混凝土缺陷處理結構。

為解決上述技術問題，本實用新型采用的基于滑模工藝的大型壓力豎井混凝土缺陷處理結構，包括混凝土主體和位于混凝土主體上的蜂窩麻面，錯臺，坍落、窄裂縫和寬裂縫，在蜂窩麻面處設置有環氧膠泥填補層，所述環氧膠泥填補層的外表面與混凝土主體的外表面在同一平面，在錯臺處設置有水泥砂漿修補層，所述水泥砂漿修補層的外表面為平面，在坍落處設置有混凝土修補層，在窄裂縫的表面設置有環氧膠泥封堵層，在寬裂縫處設置有灌漿孔。

進一步的是，所述灌漿孔為與寬裂縫深度相同的騎縫孔。

進一步的是，所述灌漿孔為沿裂縫的兩側布置的灌漿斜孔。

進一步的是，所述灌漿斜孔孔徑范圍為41.5mm至42.5mm。

進一步的是，所述水泥砂漿修補層的坡比為1:2。

本實用新型的有益效果是：采用本申請的處理結構可以消除滑模工藝對混凝土結構質量造成的影響，保證混凝土結構的質量，克服了為保證高質量混凝土結構而放棄滑模施工的技術偏見，既保留了滑模施工在豎向高度較大，直徑較大時的豎井澆筑施工中可以大幅度減少腳手架和模板的拆卸安裝工作，提高材料利用率，降低生產成本的優點，又克服了滑模施工易造成混凝土質量缺陷的問題。

附圖說明

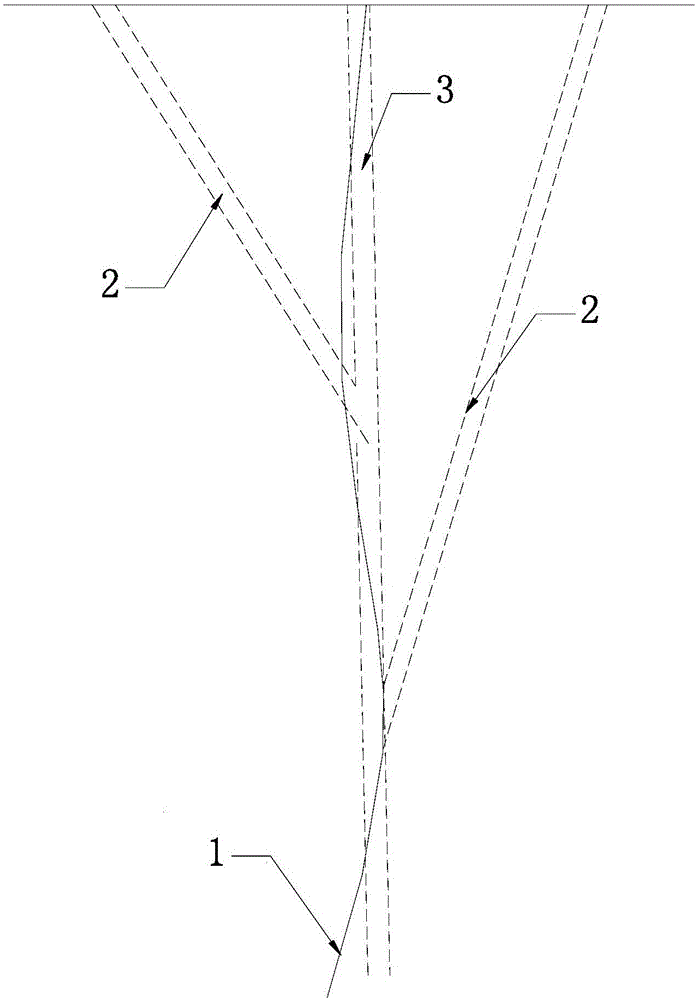

圖1是本實用新型裂縫處理結構的俯視圖；

圖2是本實用新型裂縫處理結構的剖視圖；

圖中零部件、部位及編號：寬裂縫1、灌漿斜孔2、騎縫孔3。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

為解決上述技術問題，本實用新型采用的大型壓力豎井混凝土缺陷處理結構，包括混凝土主體和位于混凝土主體上的蜂窩麻面，錯臺，坍落、窄裂縫和寬裂縫1，在蜂窩麻面處設置有環氧膠泥填補層，所述環氧膠泥填補層的外表面與混凝土主體的外表面在同一平面，在錯臺處設置有水泥砂漿修補層，所述水泥砂漿修補層的外表面為平面，在坍落處設置有混凝土修補層，在窄裂縫的表面設置有環氧膠泥封堵層，在寬裂縫1處設置有灌漿孔。具體實施時在滑模裝置提升后對滑模裝置經過的混凝土進行缺陷檢查；在混凝土出現蜂窩麻面的結構缺陷的地方采用環氧膠泥刮補蜂窩麻面，形成前述的有環氧膠泥填補層，使混凝土表面恢復平整。當蜂窩麻面面積較大超過4平方厘米時，將麻面鑿成規則形狀，回填環氧砂漿。在混凝土出現錯臺的地方采用水泥砂漿進行平整度抹面，形成前述的水泥砂漿修補層，在出現坍落缺陷的地方則采用混凝土或水泥砂漿進行局部修復，形成混凝土修補層或者水泥砂漿修補層。在處理坍落的缺陷時采用提高一級標號混凝土或水泥砂漿進行局部修復。由于混凝土缺陷在一定程度上對混凝土結構強度消弱，如果按照現有技術的混凝土強度來對已有缺陷進行處理，容易出現修整后的混凝土結構強度達不到設計要求，而本申請采用高一級標號混凝土或水泥砂漿進行局部修復則可以有效保證混凝土結構的質量。

如果出現裂縫的則根據裂縫寬度的不同范圍進行相應處理，如果裂縫寬度小于等于0.2毫米即窄裂縫，則先清理沖洗干凈縫面，再在裂縫的表面涂抹環氧膠泥形成環氧膠泥封堵層，如果裂縫寬度大于0.2毫米即寬裂縫1，則設置灌漿孔，通過灌漿孔采用環氧樹脂漿液進行化學灌漿。

所述灌漿孔為與寬裂縫1深度相同的騎縫孔3。如圖1及圖2所示，進行化學灌漿時采用與裂縫深度一致的騎縫孔3進行灌漿。其中的騎縫孔3為于裂相交超過兩點的垂直孔，采用騎縫孔3可以節省開孔數量，并一次性灌漿實現對裂縫的修補。縫深可通過檢查孔確定。

所述灌漿孔為沿裂縫的兩側布置的灌漿斜孔2。如圖1及圖2所示，在進行化學灌漿時沿裂縫的兩側布置灌漿斜孔2。在裂縫兩側布置斜孔可以保證灌漿漿液充分填滿裂縫的各個部位。

為了保證灌漿漿液能充分填滿裂縫11，根據裂縫11寬度來布置灌漿斜孔22的孔距。當裂縫11寬度大于0.2毫米且小于等于0.4毫米時各個灌漿斜孔22之間的孔距為1米。當裂縫11寬度大于0.4毫米時各個灌漿斜孔22之間的孔距為1.5米。其中灌漿斜孔2孔徑范圍為41.5mm至42.5mm。優選的灌漿斜孔2孔徑為Φ42毫米。

所述水泥砂漿修補層的坡比為1:2。采用水泥砂漿進行平整度抹面時使用比原襯砌混凝土強度等級高一級的水泥砂漿。由于混凝土缺陷在一定程度上對混凝土結構強度消弱，如果按照現有技術的混凝土強度來對已有缺陷進行處理，容易出現修整后的混凝土結構強度達不到設計要求，而本申請采用強度等級高一級的水泥砂漿則可以有效保證混凝土結構的質量。
