本技術涉及工程機械，具體為一種節能環保的工程機械用工程機械除塵設備。

背景技術：

1、工程機械是裝備工業的重要組成部分，其中包括土石方施工工程、路面建設與養護、流動式起重裝卸作業等方面，因此在進行路面養護過程中，會需要用到工程機械除塵設備。

2、經檢索，專利號為cn215562236u，名稱為一種道路清潔用除塵裝置的實用新型，包括工作箱，通過研究分析發現，雖然在使用過程中具備保證裝置的長時間使等優點，但是，在一定程度上還存在以下缺點。

3、如：目前使用工程機械除塵設備進行路面養護除塵工作的過程中，無法在使用過程中進行輔助除塵處理，這樣在使用工程機械除塵設備進行路面養護除塵工作時，如果不具備輔助除塵功能，從而可能會出現除塵后的區域有頑固灰塵殘留的現象，同時殘留的頑固灰塵會影響道路的美觀度，為了解決以上的技術問題，為此我們?cè)O(shè)計出一種節能環保的工程機械用工程機械除塵設備。

技術實現思路

1、本實用新型的目的在于提供一種節能環保的工程機械用工程機械除塵設備，具備在使用過程中進行輔助除塵處理及具備便捷拆裝功能的優點，解決了現有的工程機械除塵設備在使用過程中，不具備進行輔助除塵處理，同時不具備便捷拆裝功能的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種節能環保的工程機械用工程機械除塵設備，包括箱架，所述箱架右側的頂部固定連接有便捷拆裝機構，所述箱架的底部固定連接有基板，所述基板頂部的右側固定連接有輔助除塵機構，所述基板底部的右側固定連接有基架，所述基板頂部的右側貫穿固定連接有收集管組，所述基板底部的左側固定連接有噴管組件，所述噴管組件的頂端與基板貫穿固定連接，所述基板頂部的左側通過螺栓連接有水泵，左側的箱架內腔的兩側均固定連接有架板，所述架板的頂部固定連接有水箱組，右側的箱架內腔的兩側設置有濾板組，右側的箱架的頂部貫穿固定連接有風機，左側的箱架左側的底部通過螺栓連接有控制器。

3、優選的，所述輔助除塵機構包括液壓桿，所述液壓桿的底部與基板固定連接，所述液壓桿的數量為兩個，所述液壓桿的輸出端貫穿基板并固定連接有頂板，所述頂板底部的前側和后側均固定連接有行程槽，所述行程槽的內腔滑動連接有刷板組，所述頂板底部的左側固定連接有長板，長板左側的前側和后側均固定連接有電動推桿，所述電動推桿的輸出端貫穿長板并與刷板組固定連接，所述控制器的輸出端分別與液壓桿和電動推桿單向電連接。

4、優選的，所述便捷拆裝機構包括u形板，所述u形板的左側與箱架固定連接，所述u形架右側的前側和后側均貫穿滑動連接有主桿，所述主桿的右側固定連接有拉塊，所述主桿的左側固定連接有安裝板，所述安裝板的左側固定連接有插桿，所述插桿的數量為三個，所述安裝板右側的前側和后側均固定連接有彈簧，所述彈簧的右側與u形板固定連接，所述插桿的左端貫穿箱架并與濾板組貫穿活動連接。

5、優選的，所述基架的前側與收集管組貫穿固定連接，所述水泵的進水端與水箱組相連通，所述水泵的出水端與噴管組件相連通，所述水箱組的前側通過螺栓連接有擋板，所述控制器的輸出端分別與水泵和風機單向電連接。

6、優選的，所述水箱組的頂部連通有加水管，左側的箱架的頂部通過鉸鏈活動連接有水蓋，所述基板頂部的左側設置有備用電池組，備用電池組的輸出端與控制器單向電連接，所述箱架前側的左側通過鉸鏈活動連接有箱門，所述箱架前側的右側通過螺栓連接有觀察板。

7、優選的，所述基板底部的四角均通過螺栓連接有雙剎腳輪，右側的箱架的頂部固定連接有阻擋板，左側的箱架左側頂部的前側和后側均固定連接有推把，所述基板的頂部固定連接有助流板。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過液壓桿、頂板、行程槽、刷板組和電動推桿的配合，具備輔助除塵功能，能夠在使用過程中進行輔助除塵處理，可以很好的輔助本除塵裝置進行除塵，從而可以提高除塵裝置的除塵效果，避免除塵后出現頑固的灰塵殘留而影響道路的美觀度。

10、2、本實用新型通過u形板、主桿、安裝板、插桿和彈簧的配合，具備便捷拆裝功能，能夠在使用過程中進行便捷拆裝處理，可以比較方便的對過濾部分進行安裝或拆卸，從而可以方便工作人員進行維修或更換，此機構能夠保護過濾部分使其不會在拆裝過程受到損傷。

技術特征：

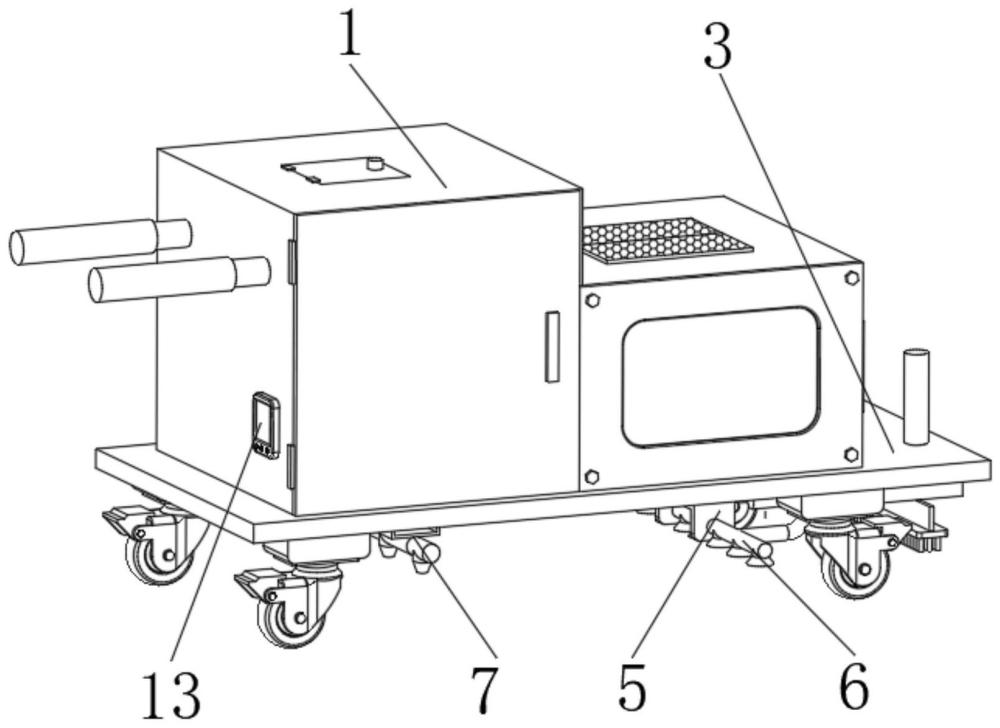

1.一種節能環保的工程機械用工程機械除塵設備，包括箱架(1)，其特征在于：所述箱架(1)右側的頂部固定連接有便捷拆裝機構(2)，所述箱架(1)的底部固定連接有基板(3)，所述基板(3)頂部的右側固定連接有輔助除塵機構(4)，所述基板(3)底部的右側固定連接有基架(5)，所述基板(3)頂部的右側貫穿固定連接有收集管組(6)，所述基板(3)底部的左側固定連接有噴管組件(7)，所述噴管組件(7)的頂端與基板(3)貫穿固定連接，所述基板(3)頂部的左側通過螺栓連接有水泵(8)，左側的箱架(1)內腔的兩側均固定連接有架板(9)，所述架板(9)的頂部固定連接有水箱組(10)，右側的箱架(1)內腔的兩側設置有濾板組(11)，右側的箱架(1)的頂部貫穿固定連接有風機(12)，左側的箱架(1)左側的底部通過螺栓連接有控制器(13)。

2.根據權利要求1所述的一種節能環保的工程機械用工程機械除塵設備，其特征在于：所述輔助除塵機構(4)包括液壓桿(14)，所述液壓桿(14)的底部與基板(3)固定連接，所述液壓桿(14)的數量為兩個，所述液壓桿(14)的輸出端貫穿基板(3)并固定連接有頂板(15)，所述頂板(15)底部的前側和后側均固定連接有行程槽(16)，所述行程槽(16)的內腔滑動連接有刷板組(17)，所述頂板(15)底部的左側固定連接有長板，長板左側的前側和后側均固定連接有電動推桿(18)，所述電動推桿(18)的輸出端貫穿長板并與刷板組(17)固定連接，所述控制器(13)的輸出端分別與液壓桿(14)和電動推桿(18)單向電連接。

3.根據權利要求1所述的一種節能環保的工程機械用工程機械除塵設備，其特征在于：所述便捷拆裝機構(2)包括u形板(19)，所述u形板(19)的左側與箱架(1)固定連接，所述u形板(19)右側的前側和后側均貫穿滑動連接有主桿(20)，所述主桿(20)的右側固定連接有拉塊，所述主桿(20)的左側固定連接有安裝板(21)，所述安裝板(21)的左側固定連接有插桿(22)，所述插桿(22)的數量為三個，所述安裝板(21)右側的前側和后側均固定連接有彈簧(23)，所述彈簧(23)的右側與u形板(19)固定連接，所述插桿(22)的左端貫穿箱架(1)并與濾板組(11)貫穿活動連接。

4.根據權利要求1所述的一種節能環保的工程機械用工程機械除塵設備，其特征在于：所述基架(5)的前側與收集管組(6)貫穿固定連接，所述水泵(8)的進水端與水箱組(10)相連通，所述水泵(8)的出水端與噴管組件(7)相連通，所述水箱組(10)的前側通過螺栓連接有擋板，所述控制器(13)的輸出端分別與水泵(8)和風機(12)單向電連接。

5.根據權利要求1所述的一種節能環保的工程機械用工程機械除塵設備，其特征在于：所述水箱組(10)的頂部連通有加水管，左側的箱架(1)的頂部通過鉸鏈活動連接有水蓋，所述基板(3)頂部的左側設置有備用電池組，備用電池組的輸出端與控制器(13)單向電連接，所述箱架(1)前側的左側通過鉸鏈活動連接有箱門，所述箱架(1)前側的右側通過螺栓連接有觀察板。

6.根據權利要求1所述的一種節能環保的工程機械用工程機械除塵設備，其特征在于：所述基板(3)底部的四角均通過螺栓連接有雙剎腳輪，右側的箱架(1)的頂部固定連接有阻擋板，左側的箱架(1)左側頂部的前側和后側均固定連接有推把，所述基板(3)的頂部固定連接有助流板。

技術總結
本技術涉及工程機械技術領域，尤其是一種節能環保的工程機械用工程機械除塵設備，包括箱架，所述箱架右側的頂部固定連接有便捷拆裝機構，所述箱架的底部固定連接有基板，所述基板頂部的右側固定連接有輔助除塵機構，所述基板底部的右側固定連接有基架，所述基板頂部的右側貫穿固定連接有收集管組，所述基板底部的左側固定連接有噴管組件。本技術通過液壓桿、頂板、行程槽、刷板組和電動推桿的配合，具備輔助除塵功能，能夠在使用過程中進行輔助除塵處理，可以很好的輔助本除塵裝置進行除塵，從而可以提高除塵裝置的除塵效果，避免除塵后出現頑固的灰塵殘留而影響道路的美觀度。

技術研發人員：孫彬
受保護的技術使用者：濟南蜀城建筑節能工程有限公司
技術研發日：20240221
