本發明涉及道路工程，尤其涉及一種裝配式建筑垃圾再生砌塊透水路面結構。

背景技術：

1、隨著城市化進程的加速，建筑業迅速發展，在道路、橋梁等建筑施工中往往會產生大量的建筑垃圾，將建筑垃圾回收并粉碎得到建筑垃圾再生集料，然后利用該建筑垃圾再生集料制備透水路面結構，為實現其資源化利用的方式之一。相關技術中利用建筑垃圾再生集料制備透水路面結構時，通常是將建筑垃圾再生集料直接填筑在土工格室中，該方式無法進行裝配式施工，透水路面結構穩定性有待提高。

技術實現思路

1、本發明的目的在于提供一種裝配式建筑垃圾再生砌塊透水路面結構，本發明提供的裝配式建筑垃圾再生砌塊透水路面結構便于進行裝配式施工，透水路面結構穩定性較高。

2、為了實現上述發明目的，本發明提供以下技術方案：

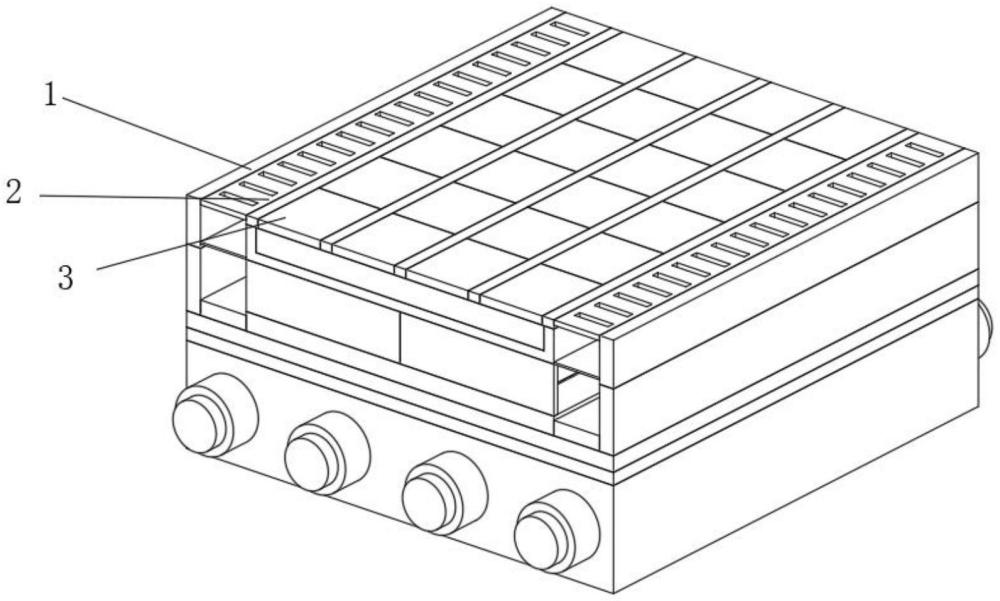

3、本發明提供了一種裝配式建筑垃圾再生砌塊透水路面結構，包括側護板1、排水槽架2、再生砌塊3、保護填充縫4、反濾層5和導排處理結構6；

4、所述導排處理結構6包括支撐組合部件8以及固定連接于所述支撐組合部件8上端中間區域的引導槽塊7；

5、所述引導槽塊7上表面中間區域固定鋪設有所述反濾層5，所述反濾層5的上表面鋪設有若干排再生砌塊3，每排所述再生砌塊3的側端通過所述保護填充縫4緊固，最外側所述保護填充縫4的外側端設置有所述排水槽架2，所述排水槽架2與保護填充縫4不接觸的一側端經所述側護板1支撐固定，所述側護板1的下端經所述支撐組合部件8的上端邊緣區域支撐固定。

6、優選地，所述引導槽塊7呈凹槽型，所述引導槽塊7包括引導槽主體以及設置在所述引導槽主體相對兩側端的支撐體，所述引導槽塊7的引導槽主體上表面固定鋪設有所述反濾層5，所述引導槽塊7的支撐體位于所述反濾層5的相對兩側端且與最外側所述保護填充縫4接觸。

7、優選地，所述支撐組合部件8包括分隔層塊13、加固柱14、滲流水排座15、第一墊層16、第二墊層17和隔水層18；

8、所述隔水層18的上表面固定鋪設有所述第二墊層17，所述第一墊層16與滲流水排座15固定鋪設于所述第二墊層17的上表面，且所述第一墊層16固定鋪設于所述第二墊層17的上表面中間區域，所述滲流水排座15固定連接于所述第一墊層16的相對兩側端；

9、所述滲流水排座15呈l型，所述滲流水排座15包括底座以及設置在所述底座一側端的支撐結構，所述滲流水排座15的支撐結構與所述側護板1固定連接，所述滲流水排座15的底座上表面固定連接有所述加固柱14，所述加固柱14的上端與所述分隔層塊13固定連接，所述分隔層塊13與所述引導槽塊7的引導槽主體固定連接。

10、優選地，所述第一墊層16與第二墊層17由土壤鋪設形成，所述隔水層18由止水布或防水涂料形成。

11、優選地，所述支撐組合部件8還包括第一弧形引導座9、第一引導槽座10、第一隔板11、第二隔板12、第二弧形引導座20和第二引導槽座21；

12、所述第一引導槽座10呈傾斜設置，所述第一引導槽座10的低側端固定連接有所述第一弧形引導座9，所述第一引導槽座10的高側端以及其余兩側端與所述第一隔板11固定連接；

13、所述第二引導槽座21呈傾斜設置，所述第二引導槽座21的低側端固定連接有所述第二弧形引導座20，所述第二引導槽座21高側端以及其余兩側端與所述第二隔板12固定連接；

14、所述第一隔板11的一側端與所述第二隔板12的一側端固定連接且使所述第一引導槽座10的低側端遠離所述第二引導槽座21的低側端；

15、所述第一隔板11與第二隔板12位于所述第一墊層16與所述引導槽塊7之間，且所述第一隔板11與第二隔板12固定連接于所述第一墊層16的上表面。

16、優選地，所述第一弧形引導座9的外側端下表面高于所述滲流水排座15的底座上表面，或者所述第一弧形引導座9的外側端下表面與所述滲流水排座15的底座上表面連接；

17、所述第二弧形引導座20的外側端下表面高于所述滲流水排座15的底座上表面，或者所述第二弧形引導座20的外側端下表面與所述滲流水排座15的底座上表面連接。

18、優選地，所述第一弧形引導座9、第一引導槽座10、第一隔板11、第二隔板12、第二弧形引導座20和第二引導槽座21由混凝土澆筑形成。

19、優選地，所述支撐組合部件8還包括設置在所述隔水層18下表面的所述基層機構19；

20、所述基層機構19包括第一混凝土層22、第一密封座23、金屬框?qū)?4、市政管道25、第二密封座26和第二混凝土層27；

21、所述金屬框?qū)?4中安裝有所述市政管道25，所述第一混凝土層22與所述隔水層18接觸，且所述第一混凝土層22、第一密封座23、金屬框?qū)?4、第二密封座26和第二混凝土層27自上而下順次設置形成密封結構。

22、優選地，所述金屬框?qū)?4的內部填筑有土壤；所述第二混凝土層27的底部通過路基土層進行支撐；

23、所述第二混凝土層27和第二密封座26均與所述金屬框?qū)?4固定連接，所述第一混凝土層22和第一密封座23均與所述金屬框?qū)?4可拆卸連接。

24、優選地，所述滲流水排座15的支撐結構開設有側排水孔28，所述側排水孔28的外側端連通設置有砂礫石層29，所述砂礫石層29的底部鋪設有用于支撐所述砂礫石層29的土壤層30。

25、有益效果：本發明提供的裝配式建筑垃圾再生砌塊透水路面結構，包括側護板1、排水槽架2、再生砌塊3、保護填充縫4、反濾層5和導排處理結構6；所述導排處理結構6包括支撐組合部件8以及固定連接于所述支撐組合部件8上端中間區域的引導槽塊7；所述引導槽塊7上表面中間區域固定鋪設有所述反濾層5，所述反濾層5的上表面鋪設有若干排再生砌塊3，每排所述再生砌塊3的側端通過所述保護填充縫4緊固，最外側所述保護填充縫4的外側端設置有所述排水槽架2，所述排水槽架2與保護填充縫4不接觸的一側端經所述側護板1支撐固定，所述側護板1的下端經所述支撐組合部件8的上端邊緣區域支撐固定。本發明利用再生砌塊3，并配以側護板1、排水槽架2、保護填充縫4、反濾層5和導排處理結構6，通過增加預制結構便于進行裝配式施工，透水路面結構穩定性較高。同時，本發明通過側護板1、排水槽架2的設置，方便進行路面積水的導排工作，其中積水通過側護板1、排水槽架2傳導，能夠單獨進行引流；再生砌塊3具有透水功能，其通過保護填充縫4固定，且再生砌塊3、保護填充縫4下端通過反濾層5支撐，水流通過導排處理結構6(具體是由引導槽塊7導入支撐組合部件8內)進行導排處理，方便進行引流。

26、進一步地，本發明中導排處理結構6的結構設置合理，水體能夠通過第一弧形引導座9、第一引導槽座10以及第二弧形引導座20、第二引導槽座21到達滲流水排座15上，進行導排處理；其中第一隔板11、第二隔板12、第一引導槽座10、第二引導槽座21的下端通過第一墊層16支撐，第一墊層16下端通過第二墊層17支撐，第二墊層17的下端通過隔水層18支撐，隔水層18的下端設置基層機構19，基層機構19內的金屬框?qū)?4通過第二密封座26、第二混凝土層27、第一混凝土層22、第一密封座23密封固定，金屬框?qū)?4內部填筑土體，方便進行加固支撐，同時市政管道25能夠進行市政管道水的引導傳輸，方便進行整體化施工。
