本技術涉及高空鋼結構橋梁吊裝對接領域，特別涉及一種高空鋼結構橋梁的吊裝對接工裝。

背景技術：

1、鋼結構通常是一種常用的建筑材料，鋼結構通常采用鋼制材料組成，鋼結構具有強度高以及抵抗變形能力強的特點，鋼結構的用途較為廣泛，鋼結構可以用于一些建筑的支撐。

2、鋼結構的使用多樣，其中鋼結構橋梁可以進行高空支撐使用，在對鋼結構橋梁進行高空架設時，通常需要對鋼結構橋梁進行吊裝，然后會使相鄰鋼結構橋梁進行對接使用。

3、現有技術在對相鄰鋼結構橋梁進行對接時，工作人員先使鋼結構橋梁吊裝到另一個鋼結構橋梁處，然后推動鋼結構橋梁，使鋼結構橋梁進行對接，然后采用扶持的方式，對鋼結構器橋梁之間采用對接工裝焊接，但這種方式在對鋼結構橋梁對接后，若需要對鋼結構橋梁進行拆分時，對接工裝會存在不可再利用的情況，進而相應的增加施工成本，不便于對鋼結構橋梁在吊裝時進行對接，存在一定的局限性。

技術實現思路

1、本實用新型的目的在于提供一種高空鋼結構橋梁的吊裝對接工裝，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高空鋼結構橋梁的吊裝對接工裝，包括：

3、第一鋼結構橋梁，所述第一鋼結構橋梁的側部設置有第二鋼結構橋梁；

4、所述第一鋼結構橋梁和第二鋼結構橋梁之間設置有用于對輔助機構，所述輔助機構包括：

5、第一豎直板和第二豎直板，所述第一豎直板和第二豎直板分別位于第一鋼結構橋梁和第二鋼結構橋梁的頂部，所述第一豎直板和第二豎直板分別用于對第一鋼結構橋梁和第二鋼結構橋梁的所處位置進行支撐；

6、對接絲桿、第一螺母和第二螺母，所述對接絲桿貫穿設置于第一豎直板和第二豎直板上，所述第一螺母位于第二豎直板的側部，所述第二螺母位于第一豎直板的側部，所述對接絲桿用于使第一豎直板與第二豎直板進行定位連接，所述第一螺母用于鎖定對接絲桿與第二豎直板的連接位置，所述第二螺母用于鎖定對接絲桿與第一豎直板的連接位置。

7、優選的，所述第一豎直板和第二豎直板的側部均對稱開設有安裝孔，所述對接絲桿與安裝孔的內腔滑動穿插連接。

8、優選的，所述對接絲桿的外壁與第一螺母和第二螺母的內腔均螺紋穿插連接，所述第一螺母的側部與第二豎直板相貼合，所述第二螺母的側部與第一豎直板相貼合。

9、優選的，所述第一豎直板的底端固定連接有第二水平板，所述第二水平板的底端與第一鋼結構橋梁的頂端固定連接。

10、優選的，所述第二豎直板的底端固定連接有第一水平板，所述第一水平板的底端與第二鋼結構橋梁的頂端固定連接。

11、優選的，所述第一水平板與第二豎直板之間和第一豎直板與第二水平板之間均對稱固定連接有加勁板，所述加勁板用于支撐第一豎直板和第二豎直板的所處位置，以增加第一鋼結構橋梁與第二鋼結構橋梁對接的穩定性，所述對接絲桿位于相鄰加勁板之間。

12、本實用新型的技術效果和優點：

13、本實用新型通過利用第一水平板、第二水平板、第一豎直板、第二豎直板、對接絲桿、第一螺母、第二螺母和加勁板的相互配合，第一水平板和第二水平板對第二豎直板和第一豎直板進行支撐，第一水平板和第二水平板與第二鋼結構橋梁和第一鋼結構橋梁相連接，對接絲桿時第一豎直板和第二豎直板進行對接，第一螺母和第二螺母對第一豎直板和第二豎直板的相對位置進行限定，進而有利于對第一鋼結構橋梁和第二鋼結構橋梁進行對接定位，同時有利于隨意調節第一水平板和第二水平板之間的間距以及焊縫寬度，便于減少安裝校正的時間，有利于對接絲桿、第一螺母和第二螺母可以循環使用，以減少施工成本。

技術特征：

1.一種高空鋼結構橋梁的吊裝對接工裝，包括：

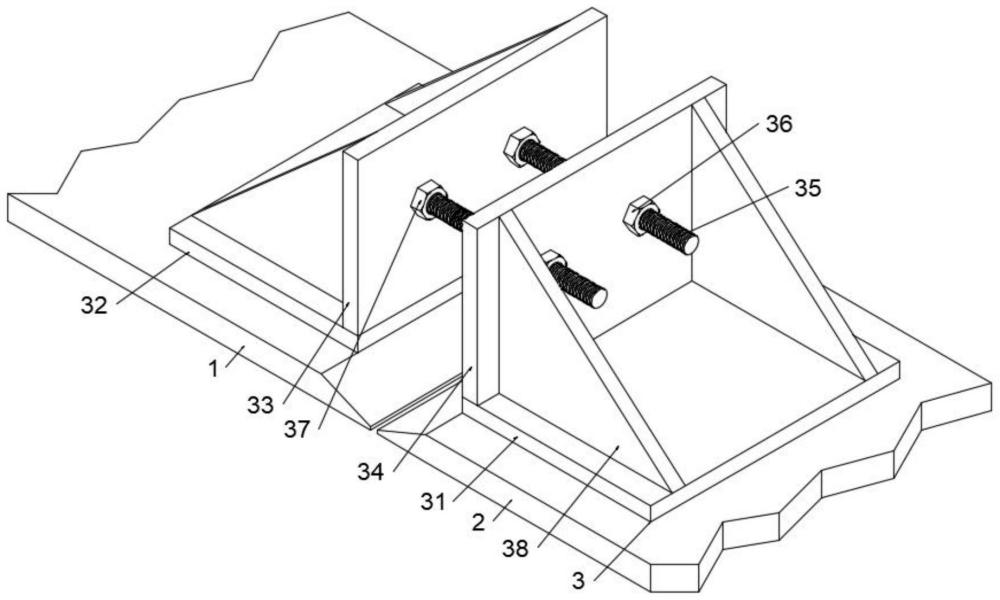

2.根據權利要求1所述的一種高空鋼結構橋梁的吊裝對接工裝，其特征在于，所述第一豎直板(33)和第二豎直板(34)的側部均對稱開設有安裝孔(39)，所述對接絲桿(35)與安裝孔(39)的內腔滑動穿插連接。

3.根據權利要求1所述的一種高空鋼結構橋梁的吊裝對接工裝，其特征在于，所述對接絲桿(35)的外壁與第一螺母(36)和第二螺母(37)的內腔均螺紋穿插連接，所述第一螺母(36)的側部與第二豎直板(34)相貼合，所述第二螺母(37)的側部與第一豎直板(33)相貼合。

4.根據權利要求1所述的一種高空鋼結構橋梁的吊裝對接工裝，其特征在于，所述第一豎直板(33)的底端固定連接有第二水平板(32)，所述第二水平板(32)的底端與第一鋼結構橋梁(1)的頂端固定連接。

5.根據權利要求1所述的一種高空鋼結構橋梁的吊裝對接工裝，其特征在于，所述第二豎直板(34)的底端固定連接有第一水平板(31)，所述第一水平板(31)的底端與第二鋼結構橋梁(2)的頂端固定連接。

6.根據權利要求5所述的一種高空鋼結構橋梁的吊裝對接工裝，其特征在于，所述第一水平板(31)與第二豎直板(34)之間和第一豎直板(33)與第二水平板(32)之間均對稱固定連接有加勁板(38)，所述加勁板(38)用于支撐第一豎直板(33)和第二豎直板(34)的所處位置，以增加第一鋼結構橋梁(1)與第二鋼結構橋梁(2)對接的穩定性，所述對接絲桿(35)位于相鄰加勁板(38)之間。

技術總結
本技術公開了一種高空鋼結構橋梁的吊裝對接工裝，包括第一鋼結構橋梁，第一鋼結構橋梁的側部設置有第二鋼結構橋梁，第一鋼結構橋梁和第二鋼結構橋梁之間設置有用于對輔助機構，輔助機構包括第一豎直板和第二豎直板，第一豎直板和第二豎直板分別位于第一鋼結構橋梁和第二鋼結構橋梁的頂部，對接絲桿、第一螺母和第二螺母。本技術通過利用第一豎直板、第二豎直板、對接絲桿、第一螺母、第二螺母和加勁板的相互配合，進而有利于對第一鋼結構橋梁和第二鋼結構橋梁進行對接定位，同時有利于隨意調節第一水平板和第二水平板之間的間距以及焊縫寬度，有利于對接絲桿、第一螺母和第二螺母可以循環使用，以減少施工成本。

技術研發人員：田原,徐浩,沈強,王小明,李兵,王世顯,李灶寶,林源,王藝彬,于省龍
受保護的技術使用者：中鐵（吉林）北方工業有限公司
技術研發日：20240329
技術公布日：2025/3/20
